申请日2015.01.07
公开(公告)日2015.06.24
IPC分类号E03F5/10
摘要
本实用新型公开了一体化污水处理设备应急溢流装置，包括溢流装置，溢流装置与处理罐连接，处理罐内从左而右依次设有污水仓、净化仓一、净化仓二、净化水仓，污水仓外接进水管，净化水仓外接出水管，净化仓一与净化仓一内各设填充支架，填充支架内设组合填料，溢流装置的溢流管一端与污水仓侧面连通，另一端设阀门，阀门接连接管一，连接管一出口端设直角弯头一，直角弯头一九十度向下，出口端设连接管二，连接管二下设直角弯头二九十度折弯，水平出口端设连接管三，连接管三接入溢流池。本实用新型当污水量较大波动或水处理设备出现故障等紧急情况下，污水仍源源不断的排至污水处理装置，污水仓内水位抬高，自溢流管流入溢流池。
权利要求书

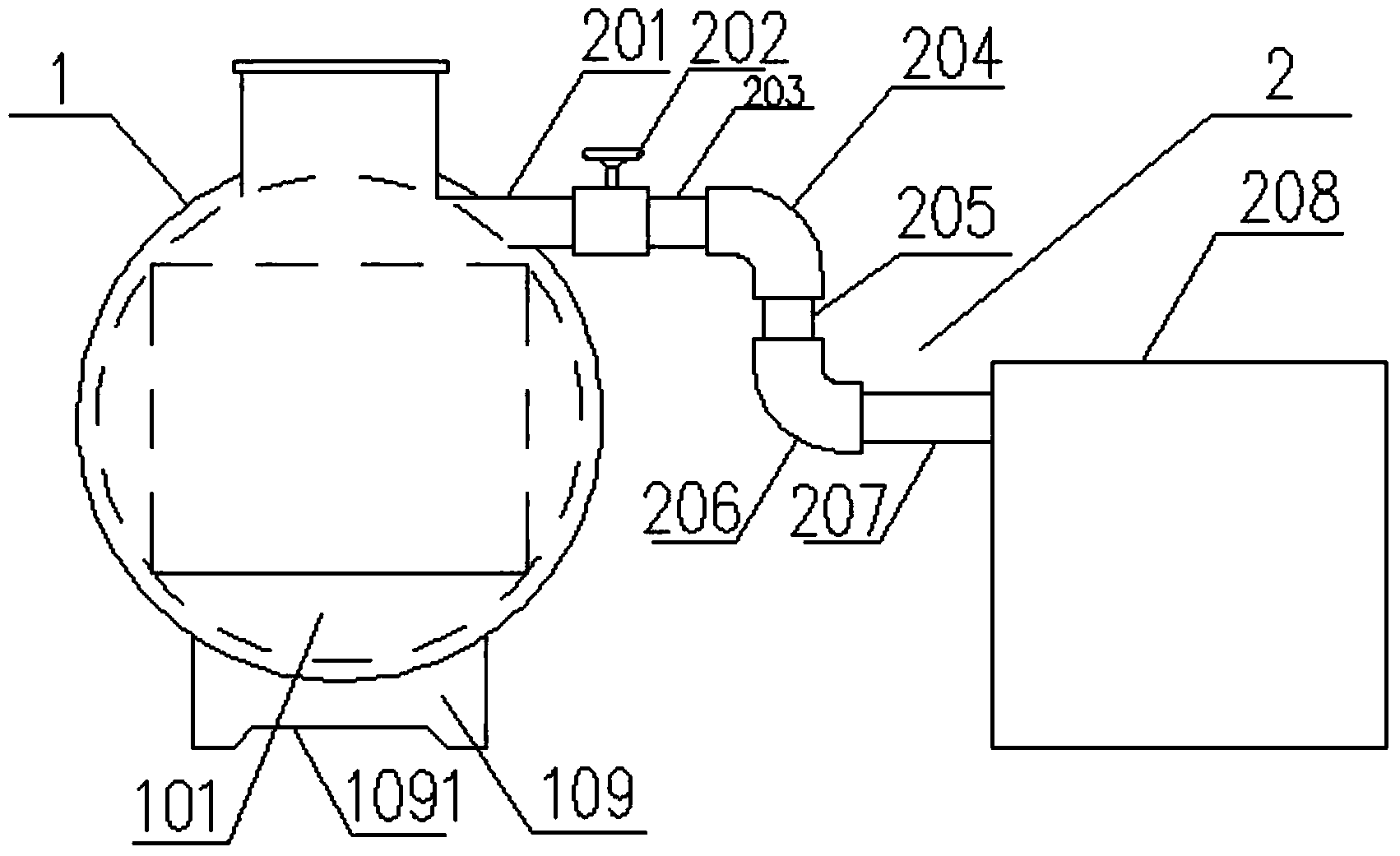

1.一体化污水处理设备应急溢流装置，其特征在于：包括溢流装置(2)，所述溢流装置(2)与处理罐(1)连接，所述处理罐(1)内从左而右依次设有污水仓(101)、净化仓一(102)、净化仓二(103)、净化水仓(104)，所述污水仓(101)外接进水管(105)，所述净化水仓(104)外接出水管(106)，所述净化仓一(102)与净化仓二(103)内各设填充支架(107)，所述填充支架(107)内设组合填料(108)，所述溢流装置(2)设有溢流管(201)，所述溢流管(201)一端与污水仓(101)连通，另一端设阀门(202)，所述阀门(202)内接连接管一(203)，所述连接管一(203) 出口端设直角弯头一(204)，所述直角弯头一(204)九十度向下，出口端设连接管二(205)，所述连接管二(205)下设直角弯头二(206)九十度折弯，所述直角弯头二(206)水平出口端设连接管三(207)，所述连接管三(207)接入溢流池(208)。
2.如权利要求1所述一体化污水处理设备应急溢流装置，其特征在于：所述溢流管(201)连接污水仓(101)的高度不低于处理罐(1)内设的填充支架(107)顶部。
3.如权利要求1所述一体化污水处理设备应急溢流装置，其特征在于：所述处理罐(1)底部设支撑脚(109)，所述支撑脚(109)中间设空隙(1091)。
说明书
一体化污水处理设备应急溢流装置
技术领域
本实用新型涉及一种生活污水的处理设备，尤其是一体化污水处理设备应急溢流装置。
背景技术
一般的一体化污水处理设备为不占空间，很多采用地埋式，但是往往未考虑应急措施，这给实际运行管理带来不便。当污水量和水质出现较大波动，或水处理设备出现故障等紧急情况下，污水仍源源不断的排至污水处理装置，一方面造成污水外溢，另一方面出水不达标，污染水体。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一体化污水处理设备应急溢流装置，外配一套溢流装置，溢流装置上的溢流管与污水处理设备的污水仓高水位处连通，当出现上述情况时污水仓内水位抬高，自溢流管流入溢流池，同时为防止雨水倒灌，在溢流管装一阀门，紧急时开启，其余时间关闭。
为达到上述目的，本实用新型的技术方案是：一体化污水处理设备应急溢流装置，包括溢流装置，所述溢流装置与处理罐连接，所述处理罐内从左而右依次设有污水仓、净化仓一、净化仓二、净化水仓，所述污水仓外接进水管，所述净化水仓外接出水管，所述净化仓一与净化仓一内各设填充支架，所述填充支架内设组合填料，所述溢流装置设有溢流管，所述溢流管一端与污水仓连通，另一端设阀门，所述阀门内接连接管一，所述连接管一出口端设直角弯头一，所述直角弯头一九十度向下，出口端设连接管二，所述连接管二下设直角弯头二九十度折弯，所述直角弯头二水平出口端设连接管三，所述连接管三接入溢流池。
进一步设置，所述溢流管连接污水仓的高度不低于处理罐内设的填充支架顶部。
进一步设置，所述处理罐底部设支撑脚，所述支撑脚中间设空隙。
本实用新型的有益效果是：溢流装置2的配置，当污水量较大波动或一体化污水处理设备出现故障时，污水仍源源不断的排至一体化污水处理设备，污水仓内水位抬高，自溢流管流入溢流池，避免造成污水外溢，出水不达标，污染水体。
