申请日2014.11.20
公开(公告)日2015.04.29
IPC分类号C02F3/32; C02F3/02
摘要
本实用新型涉及一种模块化复合生态好氧污水处理设备，包括无底无盖的框架，所述框架内腔从下向上依次设置进水部分、曝气部分、填料部分、出水部分;所述进水部分由进水板组成，进水板上设有进水孔;所述曝气部分包括曝气器和空气管道，曝气器通过固定件固定在空气管道上;所述填料部分包括支撑栅条和上、下两层格网，其中位于底层的格网置于支撑栅条上，所述格网内充填料;所述出水部分设有出水孔和人工浮岛，其中人工浮岛上种植多根系水生植物。本实用新型采用模块化设计，结构合理，施工安装快捷、运行维护方便、可操作性强便于现有污水处理设施的性能提升和改造;将人工浮岛技术引入，充分将污水处理的生态处理技术与生化处理技术有机结合。
权利要求书

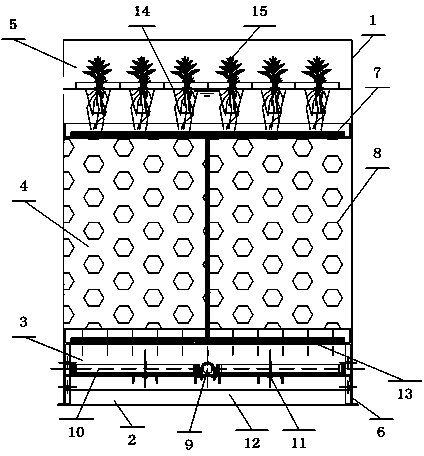

1.一种模块化复合生态好氧污水处理设备，包括无底无盖的框架(1)，所述框架(1)内腔从下向上依次设置进水部分(2)、曝气部分(3)、填料部分(4)和出水部分(5);其特征在于：所述进水部分由进水板(12)组成，进水板上设有进水孔;所述曝气部分(3)包括曝气器(10)和空气管道(9)，曝气器(10)通过固定件(11)固定在空气管道(9)上;所述填料部分(4)包括支撑栅条(13)和上、下两层格网(7)，其中位于底层的格网(7)置于支撑栅条(13)上，在上、下格网(7)之间充填料(8);所述出水部分(5)设有出水孔和人工浮岛(14)，其中人工浮岛(14)上种植多根系水生植物(15)，在所述上、下两层格网(7)之间设有十字交叉形格网。
2.如权利要求1所述的设备，其特征在于：所述曝气部分包括曝气器、空气管道;所述曝气器为管式曝气器、盘式曝气器、板式曝气器中的一种。
3.如权利要求1所述的设备，其特征在于：所述填料为悬浮填料、蜂窝填料或悬挂填料。
4.如权利要求1所述的设备，其特征在于：所述出水部分的出水孔设置在框架上，距离框架上边缘30-50cm;所述支撑栅条的间距为130mm-180mm。
5.如权利要求1-4任一项所述的设备，其特征在于：所述框架(1)底部设支撑腿(6)。
说明书
一种模块化复合生态好氧污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种复合生态污水处理好氧反应设备。
背景技术
随着经济的发展，水环境污染问题越来越严重，越来越突出的环境问题和人们环保意识的提高，使得国家对处理污水的排放标准要求越来越严格。已经建有的集中式污水处理厂，由于土地的限制，大多数没有扩建的可能，如何在尽量不扩建的条件下，进行污水厂的提标，是未来污水处理领域的一大课题。
集中的污水处理解决了人们关心的水环境污染问题，集中式污水处理成为城市污水处理的主要方式。然而目前只有发达国家才能全部普及卫生设备和处理系统。不论工业化和现代化水平有多高，总还有大部分的人生活在乡村或者偏远地区。这些地方远离市政管网，污水难以得到有效的集中处理。在这些地区设置分散式污水处理装置能有效的解决水污染问题。目前我国国内的就地分散式污水处理装置多存在管理维护麻烦、故障多、安装繁琐、不适合批量生产等缺点。
现有技术中虽然也有模块化污水处理设备，但其不能将污水处理的生态技术与生化技术有机结合，起不到美化环境的作用。
发明内容
针对上述现有技术中存在的问题，本实用新型的目的在于提出一种复合生态模块化好氧污水处理设备，其无须对现有水池进行停水改造、无须在反应池内重新构建填料框架、无须增设水力搅拌或者机械搅拌单元，结构合理、施工安装快捷、运行维护方便、可操作性强，便于现有污水处理设施的性能提升和改造;此外，该设备将人工浮岛技术引入，充分将污水处理的生态处理技术与生化处理技术有机结合。
本实用新型为实现其目的所采取的技术方案：一种模块化好氧污水处理设备，其特征在于：包括无底无盖的框架，所述框架内腔从下向上依次设置进水部分、曝气部分、填料部分和出水部分;所述进水部分由进水板组成，其中在进水板上设有进水孔;所述曝气部分包括曝气器、空气管道，曝气器通过固定件固定在空气管道上;所述填料部分包括支撑栅条和上、下两层格网，其中位于底层的格网置于支撑栅条上，上、下格网之间的部分充填料;所述出水部分设有出水孔和人工浮岛，其中人工浮岛上种植多根系水生植物。
所述框架采用耐腐蚀材料制成;在所述上、下两层格网之间设有十字交叉形格网。
所述耐腐蚀材料为玻璃钢、不锈钢、碳钢防腐、或者工程塑料中的一种。
所述进水板为耐腐蚀材料，进水板上进水孔的大小、数量、个数根据实际情况确定。
所述曝气器为管式曝气器、盘式曝气器、板式曝气器中的一种。
所述填料选自悬浮填料、蜂窝填料、悬挂填料中的一种。
所述出水部分的出水孔设置在框架上，距离框架上边缘30-50cm;所述出水部分包括人工浮岛，人工浮岛上种植多根系水生植物;
所述支撑栅条的间距为130mm-180mm。
所述框架底部设支撑腿。
与现有技术相比，本实用新型具有以下优点：
本实用新型可直接置于反应池内，由于采用了模块化对设备进行组装，使施工安装快捷、运行维护方便、可操作性强，便于现有污水处理设施的性能提升和改造;引进了人工浮岛生态技术，在装置上部设置人工浮岛，浮岛上种植多根系水生植物，将污水处理生态与生化技术有机结合，在进行污水处理的同时还具有景观效果。
