申请日2014.11.20
公开(公告)日2015.04.08
IPC分类号E03B11/16
摘要
本发明公开了一种施工废水收集再利用系统以及施工废水收集再利用方法，该系统包括：水箱、废水回收组件以及供水组件，其中：所述废水回收组件用于向所述供水组件以及所述水箱供水;所述供水组件包括供水输出端以及用于从所述水箱中抽水的供水水泵，当所述供水输出端的高度小于指定高度时，所述供水组件由所述施工废水回收组件供水，当所述供水输出端的高度小于指定高度时，所述供水组件通过所述供水水泵从所述水箱取水。本发明的技术方案可以回收利用施工现场的废水，提高资源的利用率。另外在对于供水组件驱动能力要求不高的情况下使用废水回收组件直接驱动供水组件，这样可以充分利用废水回收组件消耗的能源，提高能源利用率。
权利要求书

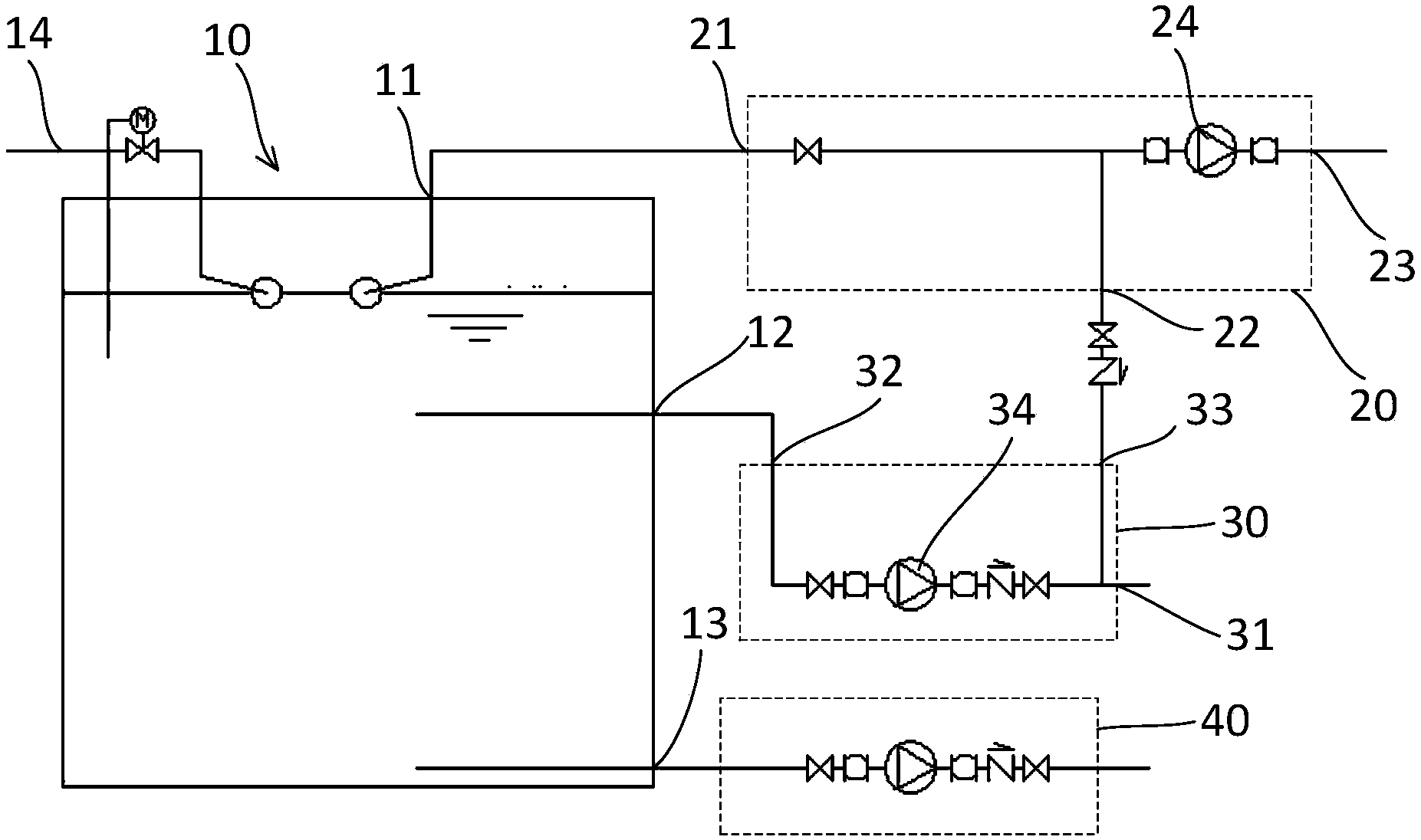

1.一种施工废水收集再利用系统，其特征在于包括：
水箱，包括废水引入口以及施工用水供水口;
与所述水箱的所述施工用水供水口相连的供水组件，所述供水组件包括第 一输入端、第二输入端、供水输出端以及用于从所述水箱中抽水的供水水泵， 所述第一输入端连接于所述施工用水供水口;以及
与所述水箱的所述废水引入口以及所述供水组件的所述第二输入端相连的 废水回收组件，所述废水回收组件用于向所述水箱供水以及在所述供水输出端 的高度小于指定高度的情况下向所述供水组件供水。
2.如权利要求1所述的施工废水收集再利用系统，其特征在于：所述废水 回收组件包括：连接于所述废水引入口的第一输出端;用于向所述供水组件的 所述第二输入端供水的第二输出端;用于回收废水的废水回收端;以及用于抽 取废水的回收水泵。
3.如权利要求2所述的施工废水收集再利用系统，其特征在于：所述第二 输出端和所述第二输入端之间通过止回阀连接，所述止回阀的输入端连接于所 述第二输出端，所述止回阀的输出端连接于所述第二输入端。
4.如权利要求1所述的施工废水收集再利用系统，其特征在于：还包括消 防供水组件，所述水箱还包括消防用水供水口，所述消防供水组件连接于所述 消防用水供水口。
5.如权利要求4所述的施工废水收集再利用系统，其特征在于：所述消防 用水供水口的高度小于所述施工用水供水口的高度。
6.如权利要求1所述的施工废水收集再利用系统，其特征在于：所述水箱 还包括市政水源引入管，所述市政水源引入管连接于市政水源。
7.如权利要求6所述的施工废水收集再利用系统，其特征在于：所述市政 水源引入管的出水口高于所述水箱的液面。
8.一种施工废水再利用方法，其特征在于，包括：
提供一水箱，所述水箱的废水引入口连接有废水回收组件，所述水箱的施 工用水供水口连接有供水组件，所述供水组件包括用于从所述水箱中抽水的抽 水水泵以及用于供水的供水输出端;所述施工废水回收组件单向连通于所述供 水组件;
通过所述废水回收组件将回收的废水输出至所述水箱中;
当所述供水输出端的高度小于指定高度时，控制所述废水回收组件对所述 供水组件进行供水;
当所述供水输出端的高度大于指定高度时，控制所述供水组件通过所述抽 水水泵从所述水箱中取水。
9.如权利要求8所述的施工废水再利用方法，其特征在于：所述水箱还连 接有市政水源，当所述水箱的水位过低时，采用所述市政水源对所述水箱进行 蓄水。
10.如权利要求8所述的施工废水再利用方法，其特征在于：所述施工用水 回收组件和所述供水组件通过止回阀连接;当所述废水回收组件向所述供水组 件供水时，所述止回阀导通;当所述供水组件由所述水箱供水时，所述止回阀 处于关闭状态。
说明书
施工废水收集再利用系统以及施工废水收集再利用方法
技术领域
本发明涉及一种建筑施工设备以及施工方法，尤其是一种施工废水收集再 利用系统以及施工废水收集再利用方法。
背景技术
现阶段建筑工程施工、冲洗、降尘用水主要是采用市政水源，每个工程用 水量可达到数十、甚至百万立方米，此部分水量除极少量被混凝土上强度过程 中吸收利用外，其余绝大部分全部作为废水排放或者直接蒸发，造成了大量水 资源浪费，对水资源匮乏地区、生活用水需求量大的城市产生的影响巨大。
另外在基坑开挖过程中基坑里会有大量地下水渗出，在基坑施工过程中需 要将地下水排出以保持基坑中没有积水。通常基坑中的地下中的地下水会被当 做废水直接排放掉，这同样会造成水资源的浪费。
发明内容
本发明提供一种施工废水收集再利用系统以及施工废水收集再利用方法， 该施工废水收集再利用系统可以解决现有施工现场水资源利用率低的问题。
本发明的技术方案提供一种施工废水收集再利用系统，其包括：水箱，包 括废水引入口以及施工用水供水口;
与所述水箱的所述施工用水供水口相连的供水组件，所述供水组件包括第 一输入端、第二输入端、供水输出端以及用于从所述水箱中抽水的供水水泵， 所述第一输入端连接于所述施工用水供水口;以及
与所述水箱的所述废水引入口以及所述供水组件的所述第二输入端相连以 用于向所述水箱供水以及在所述供水输出端的高度小于指定高度的情况下向所 述供水组件供水的废水回收组件。
本发明施工废水收集再利用系统进一步改进在于：所述废水回收组件包括： 连接于所述废水引入口的第一输出端;用于向所述供水组件的所述第二输入端 供水的第二输出端;用于回收废水的废水回收端;以及用于抽取废水的回收水 泵。
本发明施工废水收集再利用系统进一步改进在于：所述第二输出端和所述 第二输入端之间通过止回阀连接，所述止回阀的输入端连接于所述第二输出端， 所述止回阀的输出端连接于所述第二输入端。
本发明施工废水收集再利用系统进一步改进在于：还包括消防供水组件， 所述水箱还包括消防用水供水口，所述消防供水组件连接于所述消防用水供水 口。
本发明施工废水收集再利用系统进一步改进在于：所述消防用水供水口的 高度小于所述施工用水供水口的高度。
本发明施工废水收集再利用系统进一步改进在于：所述水箱还包括市政水 源引入管，所述市政水源引入管连接于市政水源。
本发明施工废水收集再利用系统进一步改进在于：所述市政水源引入管的 出水口高于所述水箱的液面。
本发明还包括一种施工废水收集再利用方法，其特征在于包括：
提供一水箱，所述水箱的废水引入口连接有废水回收组件，所述水箱的施 工用水供水口连接有供水组件，所述供水组件包括用于从所述水箱中抽水的抽 水水泵以及用于供水的供水输出端;所述施工废水回收组件单向连通于所述供 水组件;
所述废水回收组件将回收的废水输出至所述水箱中;
当所述供水输出端的高度小于指定高度时，采用所述废水回收组件对所述 供水组件进行供水;
当所述供水输出端的高度大于指定高度时，所述供水组件通过所述抽水水 泵从所述水箱中取水。
本发明的施工废水收集再利用方法的进一步改进在于：所述水箱还连接有 市政水源，当所述水箱的水位过低时，采用所述市政水源对所述水箱进行蓄水。
本发明的施工废水收集再利用方法的进一步改进在于：所述施工用水回收 组件和所述供水组件通过止回阀连接;当所述废水回收组件向所述供水组件供 水时，所述止回阀导通;当所述供水组件由所述水箱供水时，所述止回阀处于 关闭状态。
本发明由于采用了以上技术方案，使其具有以下有益效果是：本发明的技 术方案可以回收利用施工现场的废水，提高资源的利用率。另外在对于供水组 件驱动能力要求不高的情况下使用废水回收组件直接驱动供水组件，这样可以 充分利用废水回收组件消耗的能源，提高能源利用率。
