申请日2014.11.20
公开(公告)日2015.04.15
IPC分类号E02F5/28
摘要
本实用新型提供了河道污泥收集装置，属于水利工程技术领域。它解决了现有的污泥收集装置工作效率较低的问题。本河道污泥收集装置，包括船体，船体上设有管道一和用于伸入河道内的管道二，管道一上连接有水泵，船体上设有用于带动管道二往复摆动的摆动机构，管道一和管道二之间通过万向接头相连通。由于本河道污泥收集装置在管道二上增设了摆动机构和软管，使得本装置收集污泥的效率较高。
权利要求书

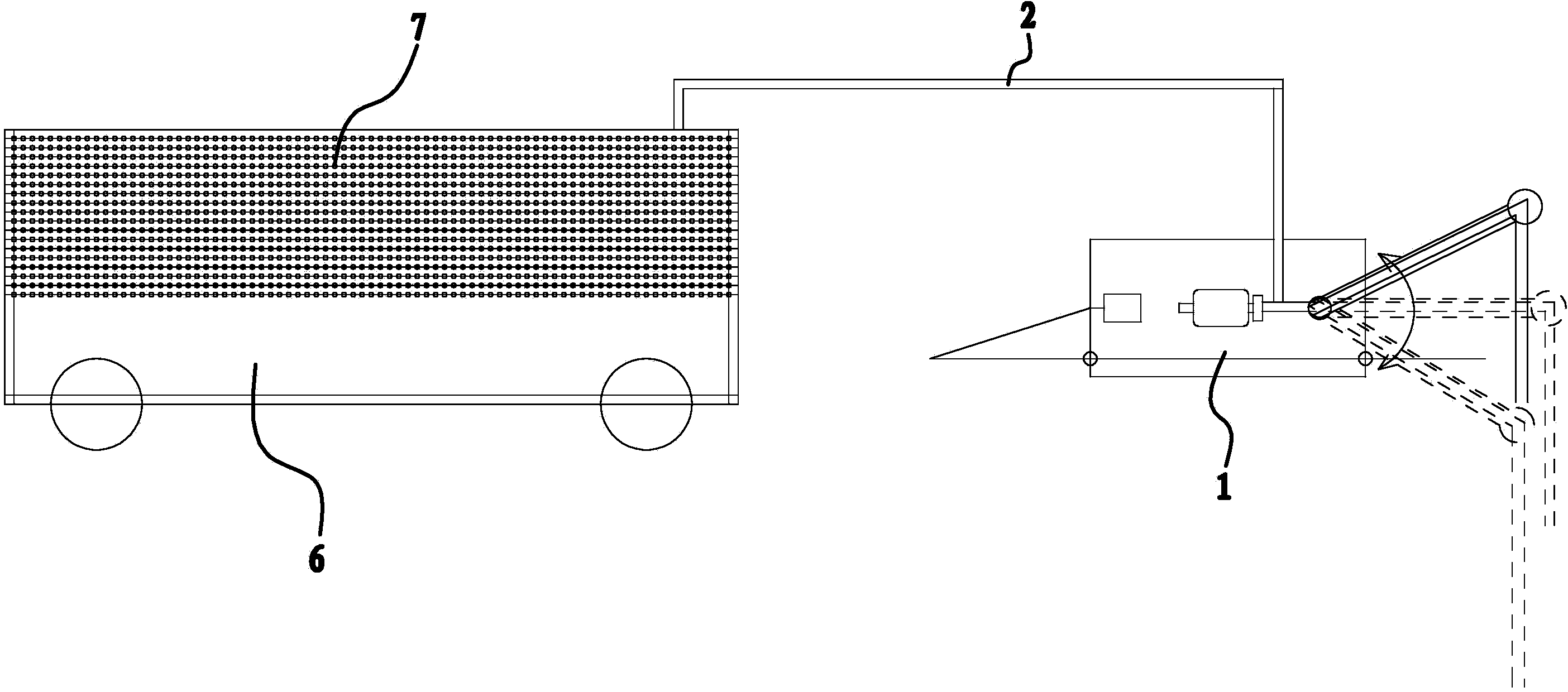

1.一种河道污泥收集装置，包括船体(1)，所述的船体(1)上设有管道一(2)和用于伸入河道内的管道二(3)，所述的管道一(2)上连接有水泵(4)，其特征在于，所述的船体(1)上设有用于带动管道二(3)往复摆动的摆动机构，所述的管道一(2)和管道二(3)之间通过万向接头(14)相连通。
2.根据权利要求1所述的河道污泥收集装置，其特征在于，所述的管道二(3)的下端连接有软管(5)。
3.根据权利要求1或2所述的河道污泥收集装置，其特征在于，本装置还包括收集箱(6)，所述收集箱(6)上侧具有供管道一(2)伸入的伸入口，所述的收集箱(6)的侧部固定有用于滤水的过滤件(7)。
4.根据权利要求3所述的河道污泥收集装置，其特征在于，所述的过滤件(7)包括若干相互拼接的拼接件(8)，所述的拼接件(8)包括框架(8a)和覆盖固定在框架(8a)上的滤布(8b)，所述的框架(8a)上具有用于与相邻拼接件(8)相连的连接结构。
5.根据权利要求4所述的河道污泥收集装置，其特征在于，所述的连接结构包括位于所述的框架(8a)上的连接孔(8c)，所述的连接孔(8c)上穿设有螺栓螺母(8d)。
6.根据权利要求1或2所述的河道污泥收集装置，其特征在于，所述的摆动机构包括固定在船体(1)上的摆动座(9)，所述的的摆动座(9)上设有弧形槽(9a)，所述的弧形槽(9a)内设有能在弧形槽(9a)内来回移动的摆动块(10)，所述的摆动块(10)与管道二(3)相连，所述的船体(1)上还固定有电机(11)和弹簧(12)，所述电机(11)的转轴上固定有偏心轮(13)，所述的弹簧(12)的两端分别固定在摆动块(10)和船体(1)上，且在弹簧(12)的作用下，所述的摆动块(10)具有抵靠在偏心轮(13)上的趋势。
7.根据权利要求1或2所述的河道污泥收集装置，其特征在于，所述的摆动机构包括固定在船体(1)上的摆动座(9)，所述的 摆动座(9)上设有弧形槽(9a)，所述的弧形槽(9a)内设有能在弧形槽(9a)内来回移动的摆动块(10)，所述的摆动块(10)与管道二(3)相连，所述的船体(1)上还铰接有气缸，所述气缸活塞杆端部铰接在摆动块(10)上。
说明书
河道污泥收集装置
技术领域
本实用新型属于水利工程技术领域，涉及一种河道污泥收集 装置。
背景技术
河道经过长时间沉淀，会积存一定的污泥，为了保持河道畅 通，需要对河道内的污泥进行清理。污泥可以用来制造砖块。河 道污泥的清理需要用到一些工具，例如，中国实用新型专利(授 权公告日：20100519;授权公开号：CN 201473985 U)公开了一 种带柔性传动刀盘的清淤装置，该清淤装置位于清淤船体的头部， 由旋耕刀盘、万向十字接轴、混浆泵、套管接轴、电动推缸和电 机及支座组成，所述支座位于清淤船体的头部并与套管接轴的外 壳相联;套管接轴两端的法兰盘分别与电机和混浆泵的法兰盘相 联;套管接轴内的加长轴做为混浆泵的旋转轴分别与电机的轴和 万向十字接轴的一端相联;万向十字接轴的另一端与旋耕刀盘相 联;电动推缸与套管接轴的外壳相联并固定在清淤船体上。
但在该清淤装置中，在船体行进过程中，污泥的清理范围仅 限于套管接轴下端所涉及地方，其清理范围较小，使得该装置工 作效率低。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了 一种污泥收集效率高的河道污泥收集装置。
本实用新型的目的可通过下列技术方案来实现：
河道污泥收集装置，包括船体，所述的船体上设有管道一和 用于伸入河道内的管道二，所述的管道一上连接有水泵，其特征 在于，所述的船体上设有用于带动管道二往复摆动的摆动机构， 所述的管道一和管道二之间通过万向接头相连通。
收集污泥时，船体在河道内行进。水泵工作，污泥通过管道 二和管道一收集至容器内。一般，容器为车辆的车厢或收集箱。 在收集污泥的过程中，摆动机构带动管道二往复摆动，这样，管 道二所涉及的污泥收集范围不是一条线，而是一个面。这样的结 构使得本装置在同一时间内收集的污泥较多，提高了本装置收集 污泥的效率。
在上述的河道污泥收集装置中，所述的管道二的下端连接有 软管。河床的高度不一，因此在管道二下端连接软管，软管在装 置运行过程中能够根据河床高低相应弯曲，避免河床高度变化对 本装置运行的影响。同时，在软管的作用下，本装置可对河床不 同高度上的污泥进行收集，使得本装置收集污泥的效率较高。
在上述的河道污泥收集装置中，本装置还包括收集箱，所述 收集箱上侧具有供管道一伸入的伸入口，所述的收集箱的侧部固 定有用于滤水的过滤件。污泥通过管道二和管道一进入收集箱内。 由于通过水泵抽上来的污泥带有大量的水，在收集箱内设置过滤 件，使得多余的水分通过过滤件从收集箱内滤出，使得收集箱一 次能收集更多量的污泥，从而使得本装置收集污泥的效率较高。
在上述的河道污泥收集装置中，所述的过滤件包括若干相互 拼接的拼接件，所述的拼接件包括框架和覆盖固定在框架上的滤 布，所述的框架上具有用于与相邻拼接件相连的连接结构。各个 拼接件通过连接结构依次相连。当过滤件中的一部分破损时，只 需更换相应的拼接件即可，使得本装置的维修的成本较低，其维 修所需的时间也较短，也相应的提高了本装置的工作效率。
在上述的河道污泥收集装置中，所述的连接结构包括位于所 述的框架上的连接孔，所述的连接孔上穿设有螺栓螺母。各个拼 接件通过连接孔和螺栓螺母的配合相连。作为连接结构的另一种 方案，连接结构包括魔术贴，魔术贴的毛面和勾面分别固定在框 架的两侧边。
在上述的河道污泥收集装置中，所述的摆动机构包括固定在 船体上的摆动座，所述的的摆动座上设有弧形槽，所述的弧形槽 内设有能在弧形槽内来回移动的摆动块，所述的摆动块与管道二 相连，所述的船体上还固定有电机和弹簧，所述电机的转轴上固 定有偏心轮，所述的弹簧的两端分别固定在摆动块和船体上，且 在弹簧的作用下，所述的摆动块具有抵靠在偏心轮上的趋势。在 偏心轮和弹簧的作用下，电机带动管道二来回摆动。
作为摆动机构的另一种方案，在上述的河道污泥收集装置中， 所述的摆动机构包括固定在船体上的摆动座，所述的摆动座上设 有弧形槽，所述的弧形槽内设有能在弧形槽内来回移动的摆动块， 所述的摆动块与管道二相连，所述的船体上还铰接有气缸，所述 气缸活塞杆端部铰接在摆动块上。在运行时，气缸带动管道二来 回摆动。
与现有技术相比，本河道污泥收集装置在管道二上增设了摆 动机构和软管，使得本装置收集污泥的效率较高。
