申请日2014.11.22
公开(公告)日2015.04.15
IPC分类号C02F9/08
摘要

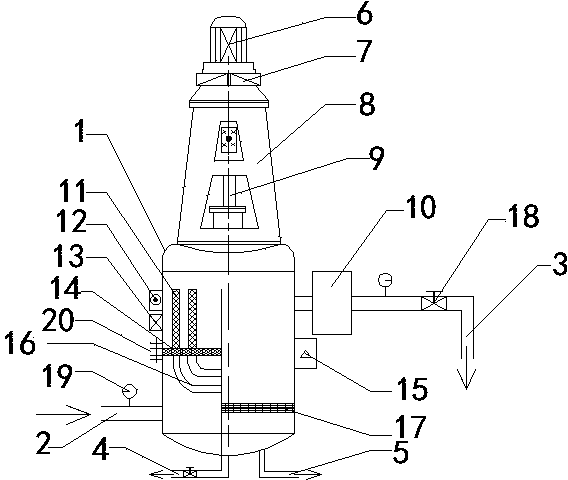

本实用新型公开了一种综合型水处理过滤器，所述壳体一侧下部设有进水口，所述壳体另一侧上部设有出水口，所述壳体底部设置有反洗出水管和放空管，所述反洗管上和出水口设有阀门，所述壳体轴线上设有中心轴，所述反洗出水管和中心轴底部连接，所述进水口和出水口之间设有多孔板和吸附板，所述多孔板设有多个不锈钢滤元，所述不锈钢滤元下端设有反洗吸口，所述反洗吸口连接有反洗臂，所述反洗臂与中心轴连接，所述壳体上端设有机座，所述机座上设有电动机，所述电动机和机座之间设有减速机，所述电动机输出端与中心轴上端连接。该综合型水处理过滤器体积小，处理水效率高、效果好，使用寿命长。
权利要求书
1.一种综合型水处理过滤器，包括壳体、机座和水质检测装置，其特征在于：所述壳体一侧下部设有进水口，所述壳体另一侧上部设有出水口，所述壳体底部设置有反洗出水管和放空管，所述反洗管上和出水口设有阀门，所述壳体轴线上设有中心轴，所述反洗出水管和中心轴底部连接，所述进水口和出水口之间设有多孔板和吸附板，所述多孔板设有多个不锈钢滤元，所述不锈钢滤元下端设有反洗吸口，所述反洗吸口连接有反洗臂，所述反洗臂与中心轴连接，所述壳体上端设有机座，所述机座上设有电动机，所述电动机和机座之间设有减速机，所述电动机输出端与中心轴上端连接，所述外壳体外侧设有压差控制系统、警报器和杀菌器。
2. 根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述反洗出水管上设置的阀门和出水口管道上设置的阀门均为电动阀，且阀门通过连接线与主机电性连接。
3. 根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述减速机为摆线针轮减速机。
4. 根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述压差控制系统包括设置在进水口和出水口的两个压力表和压差控制器，且压差控制器通过连接线和两个压力表电性连接。
5. 根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述报警器通过连接线与压差控制器电性连接，且报警器和压差控制器通过连接线与主机电性连接。
6.根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述杀菌器为紫外线杀菌器，且杀菌器通过连接线与主机电性连接。
7. 根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述壳体和出水口之间的管道上设置有水质检测装置，且水质检测装置通过连接线与主机电性连接。
8. 根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述吸附板为活性炭吸附板，所述不锈钢滤元采用不锈钢钻孔滤元或者不锈钢编织网滤元。
9. 根据权利要求1所述的一种综合型水处理过滤器，其特征在于：所述水处理过滤器的工作压力范围为0.2MPa-1MPa，且水处理过滤器的壳体采用碳钢制成，并涂布有环氧树脂。
说明书
一种综合型水处理过滤器
技术领域
本实用新型涉及过滤设备技术领域，具体为一种综合型水处理过滤器。
背景技术
水处理过滤器广泛应用于冶金、化工、石油、造纸、医药、食品、采矿、电力和城市给水等多个领域，在冶金、化工、石油、造纸、医药、食品、采矿、电力和城市给水等行业都会产生大量废水，这些废水不管是排放还是循环利用，都需要将废水经过过滤处理，用以除去污水中的杂质、悬浮物、吸附油、异味、细菌、超标的重金属和有害有机物等，使水质达到排放标准，符合循环使用的要求。而现有的水处理过滤器存在着设备体积大、人工作量大、操作使用复杂，结构不够紧凑、滤元使用寿命短等缺点。
实用新型内容
本实用新型的目的在于提供一种综合型水处理过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种综合型水处理过滤器，包括壳体、机座和水质检测装置，所述壳体一侧下部设有进水口，所述壳体另一侧上部设有出水口，所述壳体底部设置有反洗出水管和放空管，所述反洗管上和出水口设有阀门，所述壳体轴线上设有中心轴，所述反洗出水管和中心轴底部连接，所述进水口和出水口之间设有多孔板和吸附板，所述多孔板设有多个不锈钢滤元，所述不锈钢滤元下端设有反洗吸口，所述反洗吸口连接有反洗臂，所述反洗臂与中心轴连接，所述壳体上端设有机座，所述机座上设有电动机，所述电动机和机座之间设有减速机，所述电动机输出端与中心轴上端连接，所述外壳体外侧设有压差控制系统、警报器和杀菌器。
优选的，所述压差控制系统包括设置在进水口和出水口的两个压力表和压差控制器，且压差控制器通过连接线和两个压力表电性连接。
优选的，所述减速机为摆线针轮减速机。
优选的，所述压差控制系统包括设置在进水口和出水口的两个压力表和压差控制器，且压差控制器通过连接线和两个压力表电性连接。
优选的，所述报警器通过连接线与压差控制器电性连接，且报警器和压差控制器通过连接线与主机电性连接。
优选的，所述杀菌器为紫外线杀菌器，且杀菌器通过连接线与主机电性连接。
优选的，所述壳体和出水口之间的管道上设置有水质检测装置，且水质检测装置通过连接线与主机电性连接。
优选的，所述吸附板为活性炭吸附板，所述不锈钢滤元采用不锈钢钻孔滤元或不锈钢编织网滤元。
优选的，所述水处理过滤器的工作压力范围为0.2MPa-1MPa，且水处理过滤器的壳体采用碳钢制成，并涂布有环氧树脂。
与现有技术相比，本实用新型的有益效果是：该综合型水处理过滤器，提高了过滤器处理水的过滤处理效率，使水的处理效果显著增加，通过设置的多孔板和吸附板能够有效的去除水中的杂质和异味，而设置的杀菌器进一步将水中的细菌进行灭杀，净化了水质，最后通过水质检测装置对处理后的水进行检测分析，如果水质达到水处理的合格标准就可以打开出水口处的阀门进行出水，如果没有达到水处理的合格标准则对水进行循环处理，直至达标排放，并且该综合型水处理过滤器体积小，过滤面积大，使用寿命长，适合大多数领域的水处理过滤使用。
