申请日2014.11.14
公开(公告)日2015.03.25
IPC分类号C02F9/02; C02F9/04
摘要
本发明提供了一种污水处理设备，包括至少一个污水处理槽、至少一个污水净化槽和储水设备，所述污水处理槽包括槽箱、过滤块和出水口，所述槽箱为开放式结构，所述过滤块设置于槽箱底部，所述出水口设置于槽箱底部，所述处理槽设置于污水处理槽出水口相连;所述净化槽包括槽箱、净化块和出水口，所述净化块包含消毒材料、吸附材料、气体净化设备中的一种或多种，所述净化块设置于净化槽内，最后一个净化槽出水口出放置储水设备;多层的过滤处理代替以往的净置处理大大加快的处理的速度，而且处理流程合理科学，适合用水量大的环境。
权利要求书
1.一种污水处理设备，其特征在于：包括至少一个污水处理槽、至少一个污水净化槽和储水设备，所述污水处理槽与污水净化槽都包括槽箱和出水口，出水口设置于槽箱底部，所述污水处理槽槽箱为开放式结构，所述污水净化槽槽箱为开放式结构，污水处理槽还包括过滤块，所述过滤块设置于槽箱底部，污水处理槽层级从上到下分布，污水净化槽设置在污水处理槽的下方;所述净化槽包括净化块，所述净化块包含消毒材料、吸附材料、气体净化设备中的一种或多种，所述净化块设置于净化槽内，最后一个净化槽的出水口处放置储水设备。
2.如权利要求1所述污水处理设备，其特征在于，所述过滤块为多层层状过滤网、过滤板中的一种或多种。
3.如权利要求1所述污水处理设备，其特征在于，所述净化块为管式气体净化设备、膨润土、天然高分子改性吸附剂中的一种或多种。
4.如权利要求3所述污水处理设备，其特征在于：所述槽箱为防腐材料制成。
5.如权利要求3所述污水处理设备，其特征在于：所述过滤块中的孔眼直径随着槽箱的增多而减小。
说明书
一种污水处理设备
技术领域
本发明涉及一种污水处理设备，属于污水处理领域。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
污水处理厂：有人调查100多座大处理厂，一半晒太阳呢，还有资金不足\成本高\效率低的，普遍效率不足70%，低的只有40%。
污水处理成本能耗情况：基本都是高能耗\低效率。
所谓原生污水就是城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖。污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率。
如公开号为CN 104071068 A公开日为2014年10月1的发明专利，该专利：所述净水车厢(1)内设置有净水系统，所述净水系统采用PLC 智能控制系统控制使用，所述净水系统可以有效去除污水中污泥、杂质、悬浮物、异色异味、细菌病毒、重金属离子、微量元素等有害物质，此专利可以彻底去除污水中的悬浮物和细菌病毒等有害物质，而且净水系统采用PLC 智能控制系统，具有自动化处理功能，但是其处理量小，成本高，转化率低，在大工业处理上缺少普及。
如公开号为CN 102992431 A公开日为2013年3月27日的发明专利，提供了一种污水处理池，所述污水处理池设有进水管和出水管，进水管连接污水排放装置，所述出水管连接一抽水泵，污水处理池内设有一挡板，挡板的高度小于污水处理池内深度，挡板的一侧设有一用于产生微小气泡的气浮装置，挡板的右侧设有一刮泥装置，所述刮泥装置与所述污水处理池的上顶活动连接，连接件为滑动导轨，滑动导轨的一端设有导泥槽，污水处理池的上顶为一气体收集装置，所述气体收集装置设有一出气口，所述出气口连接气体瓶。本发明通过气浮装置将排入污水处理池的污水分立为固体、液体和气体，实现固液气的分离，做到污水的有效处理，并有效利用了污水中的沼气的价值，但其池内设置抽水泵，抽水泵的使用在长期的污水沉积中利用率不高，而且收集的气体中还含有其它杂质气体，处理费用过大，影响使用和利用价值。
现今大多的大型污水处理设备多为沉淀类型的，即污水进入一个大型的池子里，通过污水的净置，带到杂质的沉淀，将上层清洁的水取出在进行消毒处理，此类的处理往往因为成本的低廉而收到多数人的接受，但现今有些在用水方面比较紧张，长时间的处理设备不能够达到效果，继急需一种处理速度既快过滤有彻底的污水处理设备。
发明内容
本发明针对现有技术不足，提供了一种速度快，多重过滤净化，科学合理的污水处理设备。
本发明通过以下技术方案实现：

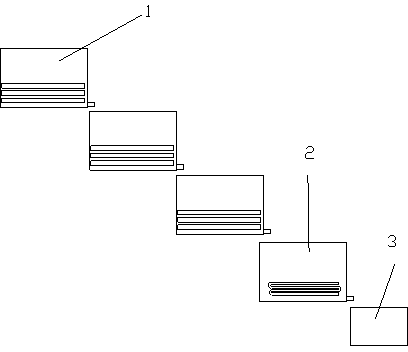

一种污水处理设备，包括至少一个污水处理槽、至少一个污水净化槽和储水设备，所述污水处理槽与污水净化槽都包括槽箱和出水口，出水口设置于槽箱底部，所述污水处理槽槽箱为开放式结构，所述污水净化槽槽箱为开放式结构，污水处理槽还包括过滤块，所述过滤块设置于槽箱底部，污水处理槽层级从上到下分布，污水净化槽设置在污水处理槽的下方;所述净化槽包括净化块，所述净化块包含消毒材料、吸附材料、气体净化设备中的一种或多种，所述净化块设置于净化槽内，最后一个净化槽的出水口处放置储水设备。
所述污水处理设备，所述过滤块为多层层状过滤网、过滤板中的一种或多种。
所述污水处理设备，所述净化块为管式气体净化设备、膨润土、天然高分子改性吸附剂中的一种或多种。
所述污水处理设备，所述槽箱为防腐材料制成。
所述污水处理设备，所述过滤块中的孔眼直径随着槽箱的增多而减小。
本发明与现有技术相比，具有的有益效果为：
1、多层过滤槽的设置可以增加污水中杂质的过滤含量,层状设置逐层过滤，颗粒由大到小逐层过滤，提高过滤效率;
2、通过多层阶梯式的布局，利用污水自身重力，提供过滤进行动力，设计建议且布置维修都方便;
3、处理槽中底部设置过滤块，可以有效控制污水的沉积过滤效率，进一步加强静态使的过滤效率;
4、过滤处理代替以往的静置处理大大加快的处理的速度，而且处理流程合理科学，适合用水量大的环境。
