申请日2014.10.31
公开(公告)日2015.01.28
IPC分类号C02F3/30
摘要
本实用新型涉及污水处理设备技术领域，尤其涉及一种用于生活污水处理的组合型生物接触氧化池，包括依次连接的进水桶、厌氧折流板反应器和生物接触氧化池，所述生物接触氧化池底部设有微纳米气泡释放器，所述微纳米气泡释放器通过溶气水导出管与溶气水罐相连接，所述溶气水罐通过进水管连接有提升泵，所述进水管上设置气体自吸管。本实用新型结构简单，使用方便，通过厌氧折流板反应器和生物接触氧化池组合型设备，实现污水的去除率高且具有较强的抗冲击负荷能力;同时微纳米气泡对填料的附着效果良好，提高污水中的氧含有量和氧的传递效率，使生物膜活性提高，活性微生物量增多，提高有机物降解速率，污水经处理后各指标完全达到国家排放标准。
权利要求书
1.一种用于生活污水处理的组合型生物接触氧化池，包括进水桶、生 物接触氧化池、设于生物接触氧化池底部的进水口和设于顶部的出水口，所 述生物接触氧化池内分为氧化池和二沉池，其特征在于还包括设于所述生物 接触氧化池底部的微纳米气泡释放器，所述微纳米气泡释放器通过溶气水导 出管与溶气水罐相连接，所述溶气水罐通过进水管连接有提升泵，所述进水 管上设置气体自吸管;所述进水桶和生物接触氧化池之间依次连接有蠕动泵 和置于恒温水浴锅中的厌氧折流板反应器，所述厌氧折流板反应器内部设有 厌氧折流板，所述厌氧折流板将厌氧折流板反应器分为厌氧污泥池和沉淀 池，所述厌氧折流板反应器顶部设有集气口。
2.根据权利要求1所述的一种用于生活污水处理的组合型生物接触氧 化池，其特征在于所述微纳米气泡释放器和溶气水罐之间设有压力传感器和 排出阀;所述气体自吸管上设置有调节阀。
说明书
一种用于生活污水处理的组合型生物接触氧化池
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种用于生活污水处 理的组合型生物接触氧化池。
背景技术
在中国，人口的快速增长以及工业化的迅速发展，使得水环境问题变得 越来越严峻。近年来，水资源状况严重恶化，在大部分农村水源中，氨氮、 COD、总磷等指标不同程度的超标，生活污水作为水体污染的主要来源，更 加受到关注。
现代污水处理技术，按处理方式划分，可分为物理处理、化学处理和生 物处理。生物接触氧化法属于好氧生物处理方法，其设备中的生物接触氧化 池是生物膜法的主要设施之一，生物膜法是一大类生物处理法的统称，其方 法主要是利用附着生长于某些固体介质的微生物(即生物膜)进行有机污水 处理。生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以 及藻类等组成的生态系统，其附着的固体介质称为滤料或载体。生物膜自滤 料向外可分为厌气层、好气层、附着水层、流动水层。其原理是，生物膜首 先吸附附着水层有机物，由好气层的好气菌将其分解，再进入厌气层进行厌 气分解，流动水层则将老化的生物膜冲掉以生长新的生物膜，如此往复以达 到净化污水的目的。
然而，现有的生物接触氧化池对高浓度氨氮、硫化物、挥发酚等污水的 处理较为困难，其去除效果不够理想，常常不能够达到排放指标。
实用新型内容
本实用新型针对上述现有技术存在的不足，提供一种用于生活污水处理 的组合型生物接触氧化池，能够高效去除污水中的氨氮、COD、磷等有害污 染物。

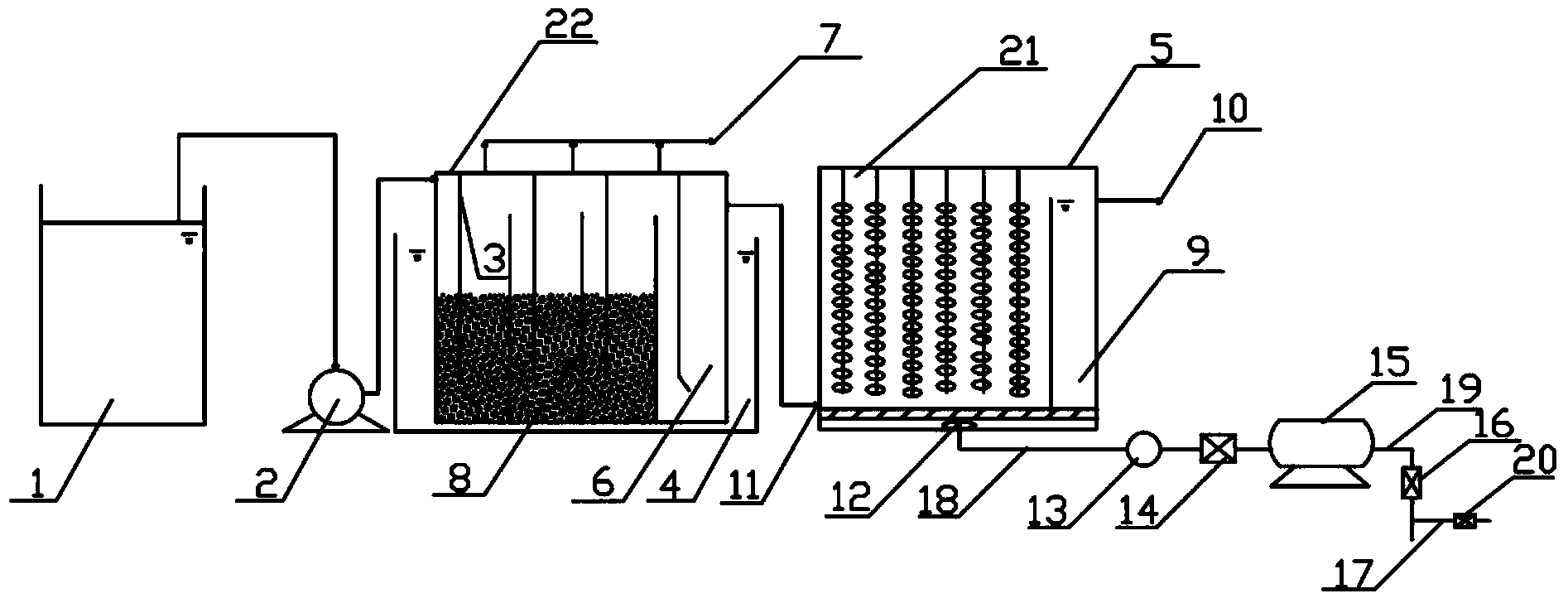

本实用新型解决上述技术问题的技术方案如下：一种用于生活污水处理 的组合型生物接触氧化池，包括进水桶、生物接触氧化池、设于生物接触氧 化池底部的进水口和设于顶部的出水口，所述生物接触氧化池内分为氧化池 和二沉池，其特殊之处在于还包括设于所述生物接触氧化池底部的微纳米气 泡释放器，所述微纳米气泡释放器通过溶气水导出管与溶气水罐相连接，所 述溶气水罐通过进水管连接有提升泵，所述进水管上设置气体自吸管;所述 进水桶和生物接触氧化池之间依次连接有蠕动泵和置于恒温水浴锅中的厌 氧折流板反应器，所述厌氧折流板反应器内部设有厌氧折流板，所述厌氧折 流板将厌氧折流板反应器分为厌氧污泥池和沉淀池，所述厌氧折流板反应器 顶部设有集气口。
本实用新型的有益效果是：本实用新型结构简单，使用方便，通过厌氧 折流板反应器和生物接触氧化池的组合型设备，实现污水的去除率高且具有 较强的抗冲击负荷能力;同时微纳米气泡对填料的附着效果良好，提高污水 中的氧含有量和氧的传递效率，使生物膜活性提高，活性微生物量增多，提 高有机物降解速率，污水经处理后各指标完全达到国家排放标准。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述微纳米气泡释放器和溶气水罐之间设有压力传感器和排出 阀;所述气体自吸管上设置有调节阀。
