申请日2014.11.25
公开(公告)日2015.04.15
IPC分类号E03C1/12
摘要
本实用新型涉及一种家用健身废水再利用系统。其技术方案是：包括立柜式废水简易处理槽箱体、健身式输水系统和高位储水槽及连接管路，所述立柜式废水简易处理槽箱体安装在洗脸池的下部，立柜式废水简易处理槽箱体内部设置挡板式双层滤网，健身式输水系统通过输出管路将立柜式废水简易处理槽箱体与高位储水槽连通，所述的健身式输水系统的跑步机通过链带、固定齿轮连接到摆锤，摆锤通过连杆连接到曲柄，曲柄带动活塞在缸体内上下运动，通过输出管路将废水引入到缸体内，通过缸体侧面的单向阀排入到高位储水槽。有益效果是：结构简单，易于安装，巧妙地将健身与节水相结合使得整个废水再利用过程不需要任何如电能之类的外加能耗。
权利要求书

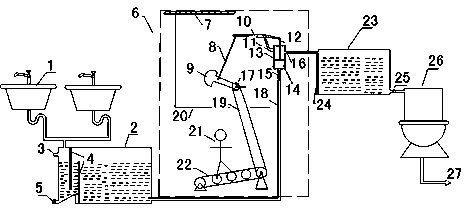

1.一种家用健身废水再利用系统，其特征是：包括立柜式废水简易处理槽箱体(2)、健身式输水系统和高位储水槽(23)及连接管路，所述立柜式废水简易处理槽箱体(2)安装在洗脸池(1)的下部，立柜式废水简易处理槽箱体(2)内部设置挡板式双层滤网(4)，外壁的上侧设有水满溢出口(3)，下侧设有杂质排出口(5)和输出管路(18)，健身式输水系统通过输出管路(18)将立柜式废水简易处理槽箱体(2)与高位储水槽(23)连通，所述的健身式输水系统包括连杆(8)、摆锤(9)、曲柄(10)、支架(11)、活塞(12)、缸体(14)、健身式废水运送系统出水管(15)、单向阀(16)、固定齿轮(17)、输出管路(18)、链带(19)、保护隔板(20)、跑步机(22)，所述的跑步机(22)通过链带(19)、固定齿轮(17)连接到摆锤(9)，所述的摆锤(9)通过连杆(8)连接到曲柄(10)，曲柄(10)带动活塞(12)在缸体(14)内上下运动，通过输出管路(18)将废水引入到缸体内，通过缸体侧面的单向阀(16)排入到高位储水槽(23)。
2.根据权利要求1所述的家用健身废水再利用系统，其特征是：所述的活塞(12)的底部连接软胶板(13)。
3.根据权利要求1所述的家用健身废水再利用系统，其特征是：所述的高位储水槽(23)的侧壁外设有液位连通计(24)，底部设有水阀(25)，并通过水阀(25)连通马桶水箱(26)。
说明书
家用健身废水再利用系统
技术领域
本实用新型涉及一种废水再利用装置，特别涉及一种家用健身废水再利用系统。
背景技术
水是人类赖以生存和发展的不可缺少的最重要的物质之一，水的问题关系到经济的可持续发展和人类的生存。目前，家庭生活中如洗菜或洗漱后的水大多被直接排向下水道，而实际上这些水经过简单的处理完全可以用于冲洗马桶。健身如今在我国居民的心中地位逐渐提高。将健身与家庭废水再利用结合，不仅能缓解我国水资源紧张的局势，还能促进我国居民身体素质的提高。目前的废水再利用系统大多数需要消耗电能等能耗，且还尚无关于健身与废水再利用相结合的废水再利用系统的文献记载。
中国专利文献号为201874055U,专利名称为《家用节水系统》，由洗手池、浮球开关、水箱、自来水管道、两段下水管道组成、红外感应器和截止开关组成。设有浮球开关的水箱上下部分别于来自洗手池和通向便池的两段管道相连，能够将洗手、洗脸及洗衣服后的废水加以二次利用,用来冲洗便池。但其存出问题是便池等对水质要求较低的用水设施要相比于洗手池这类对水质有较高要求的用水设施有明显的高度差，这在大部分家庭是不适用的。
中国专利文献号为201180290Y，专利名称为《家用全自动节水系统》，包括回收系统、净化系统、供水系统以及控制系统。回收系统中的储水箱内设置了潜水泵，潜水泵的出水口与座便器水箱的进水管路相连，从而实现了废水的再次利用并且克服了便池等对水质要求较低的用水设施要相比于洗手池这类对水质有较高要求的用水设施有明显的高度差这一束缚条件。但其仍有的不足之处是，在实现废水再利用的同时也消耗了一定量的电能，并未实现节水节能效益的最大化。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种家用健身废水再利用系统。
其技术方案是：包括立柜式废水简易处理槽箱体、健身式输水系统和高位储水槽及连接管路，所述立柜式废水简易处理槽箱体安装在洗脸池的下部，立柜式废水简易处理槽箱体内部设置挡板式双层滤网，外壁的上侧设有水满溢出口，下侧设有杂质排出口和输出管路，健身式输水系统通过输出管路将立柜式废水简易处理槽箱体与高位储水槽连通，所述的健身式输水系统包括连杆、摆锤、曲柄、支架、活塞、缸体、健身式废水运送系统出水管、单向阀、固定齿轮、输出管路、链带、保护隔板、跑步机，所述的跑步机通过链带、固定齿轮连接到摆锤，所述的摆锤通过连杆连接到曲柄，曲柄带动活塞在缸体内上下运动，通过输出管路将废水引入到缸体内，通过缸体侧面的单向阀排入到高位储水槽。
上述的活塞的底部连接软胶板。
上述的高位储水槽的侧壁外设有液位连通计，底部设有水阀，并通过水阀连通马桶水箱。
本实用新型的有益效果是：利用两块内置的附有活性炭的双层挡板式过滤网形成的废水处理区将废水中体积较大的杂质除去并且能去除废水所带有的异味;人们需要锻炼时，踏上健身式废水输送系统中的跑步机不仅能锻炼身体，还能将经过处理的废水运送到高位储水槽，且不需要任何附加如电能之类的能耗;高位储水槽的一侧底部连接有透明的液位连通器，其液位可以作为判断高位储水槽是否已满的依据。本实用新型结构简单，易于安装，巧妙地将健身与节水相结合使得整个废水再利用过程不需要任何如电能之类的外加能耗。
