申请日2014.11.25
公开(公告)日2015.04.15
IPC分类号B65D90/48; B65D90/10
摘要
本实用新型涉及用于生物废水灭活系统的贮液罐，包括罐体，罐体底部设置有支座，罐体的侧壁上设置有废水进管，罐体的顶部设置有废水出管以及提升泵，罐体的一个侧面上开设有通孔，通孔内固定有橡胶环，橡胶环开设有横截面为‘T’形结构的凹槽，罐体上设置有与通孔配合的罐盖，罐盖内侧设置有与凹槽嵌入配合的凸环。本实用新型的罐盖与通孔闭合时凸环能刚好嵌入凹槽内，实现贮液罐的密封，提高了整个罐体的密封性;本实用新型通过将罐盖开设在罐体的侧壁，避免了开启罐盖时需要移动提升泵以及废液出管的操作，使得罐体的清洁清理更为方便。
权利要求书

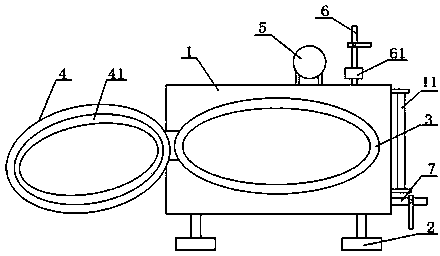

1.用于生物废水灭活系统的贮液罐，包括罐体(1)，罐体(1)底部设置有支座(2)，罐体(1)的侧壁上设置有废水进管(7)，罐体(1)的顶部设置有废水出管(6)以及提升泵(5)，其特征在于，所述罐体(1)的一个侧面上开设有通孔，通孔内固定有橡胶环(3)，橡胶环(3)开设有横截面为‘T’形结构的凹槽(31)，罐体(1)上设置有与通孔配合的罐盖(4)，罐盖(4)内侧设置有与凹槽(31)嵌入配合的凸环(41)。
2.根据权利要求1所述的用于生物废水灭活系统的贮液罐，其特征在于，所述罐体(1)上设置有液位计(11)，罐体(1)的内部设置有液位感应器，废水出管(6)上设置有由控制器控制的电磁阀(61)。
3.根据权利要求1或2所述的用于生物废水灭活系统的贮液罐，其特征在于，所述罐盖(4)采用钢化玻璃制成。
4.根据权利要求1所述的用于生物废水灭活系统的贮液罐，其特征在于，所述凹槽(31)的内壁设置为格纹面，凸环(41)的外壁设置为格纹面。
5.根据权利要求1或2或4所述的用于生物废水灭活系统的贮液罐，其特征在于，所述通孔为椭圆状的通孔。
说明书
用于生物废水灭活系统的贮液罐
技术领域
本实用新型涉及生物废水灭活系统领域，具体地，涉及一种用于生物废水灭活系统的贮液罐。
背景技术
在疫苗或生物制剂等制药工厂、研究所、利用细胞培养的制药工厂、食品工厂或是研究所、血液制剂工厂等在实验以及生产过程中会产生大量的生物废水，生物废水中含有大量的细菌、蛋白、以及细胞等对环境有害的杂质，未经处理的生物废水直接排出会影响到周围的环境，因此，为了防止感染的细菌、蛋白、细胞随着废水向外排出，生物废水在进行排放之前须经过灭活处理，据调查大多采用向储罐投加化学药剂或采用灭活罐进行灭活，而采用化学药剂法不仅处于手工操作水平，工作效率较低，而且化学药剂法需要向废水中投加化学药剂，化学药剂的添加会造成废水的二次污染。因此，目前，还是普遍采用灭活罐的处理的方式进行生物废水处理，现有的生物废水灭活系统主要包括包括贮液罐也灭活罐，由其它的装置产生的生物废水排放到贮液罐，废水经贮液罐到灭活罐，经灭活后的废水才能排出，现有的贮液罐不仅在处理生物废水时密封性不好导致有生物废水的异味逸出，而且在拆卸罐盖时操作麻烦。
实用新型内容
本实用新型所要解决的技术问题是提供一种用于生物废水灭活系统的贮液罐，以克服现有用于生物废水灭活系统的贮液罐在的密封性不好、拆卸罐盖时操作麻烦的问题。
本实用新型解决上述问题所采用的技术方案是：用于生物废水灭活系统的贮液罐，包括罐体，罐体底部设置有支座，罐体的侧壁上设置有废水进管，罐体的顶部设置有废水出管以及提升泵，罐体的一个侧面上开设有通孔，通孔内固定有橡胶环，橡胶环开设有横截面为‘T’形结构的凹槽，罐体上设置有与通孔配合的罐盖，罐盖内侧设置有与凹槽嵌入配合的凸环。现有的灭活系统所用的贮液罐为了便于定期的对贮液罐的内壁进行清理清洁，在贮液罐的顶部开设有卡拆开的罐盖上，将连接用的管道设置在罐盖，现有罐盖的密封性不好，导致灭活系统使用时废水的异味从罐盖缝隙处逸出;并且，在对罐体进行清洁清理时，需要先将管道拆开并且移除提升泵后，才能将罐盖开启，操作较为麻烦;本实用新型的罐体为中空的长方体结构，凹槽为底端的宽度大于顶端开口的宽度的‘T’形结构，凸环与罐盖固定的一端的宽度小于另一端的宽度，凸环也为橡胶制作而成，由于橡胶具有一定的弹性，当罐盖与通孔闭合时凸环能刚好嵌入凹槽内，实现贮液罐的密封，本实用新型通过将罐盖开设在罐体的侧壁，避免了开启罐盖时需要移动提升泵以及废液出管的操作，使得罐体的清洁清理更为方便，克服了现有用于生物废水灭活系统的贮液罐在的密封性不好、拆卸罐盖时操作麻烦的问题。
进一步地，罐体上设置有液位计，罐体的内部设置有液位感应器，废水出管上设置有由控制器控制的电磁阀。液位计能够准确的显示罐体内的液位，液位感应器也能感应到罐体内的液位，当液位感应器感应到罐体内的液位到达设定值即需要将罐体的废液排放时，由控制器启动电磁阀自动开启废液出管，若是感应器失效，也能通过管处液位计的读数开手动开启电磁阀，液位计和液位感应器的双重设置，避免了罐体内的液位过高而逸出。
进一步地，罐盖采用钢化玻璃制成。具体地采用透明的钢化玻璃，如此，便能通过罐盖随时观察袋罐体内的液位高度。
进一步地，凹槽的内壁设置为格纹面，凸环的外壁设置为格纹面。格纹面能有效的增大凹槽与凸环的接触面的摩擦力，进一步地提高凹槽与凸环之间的密封性。
进一步地，通孔为椭圆状的通孔。椭圆状的通孔的结构简单易加工，且椭圆能最有效的利用罐体的侧面面积。
综上，本实用新型的有益效果是：
1、本实用新型的罐盖与通孔闭合时凸环能刚好嵌入凹槽内，实现贮液罐的密封，提高了整个罐体的密封性。
2、本实用新型通过将罐盖开设在罐体的侧壁，避免了开启罐盖时需要移动提升泵以及废液出管的操作，使得罐体的清洁清理更为方便。
3、本实用新型通过液位计和液位感应器的双重设置，了罐体内的液位过高而逸出。
