申请日2014.11.25
公开(公告)日2015.04.22
IPC分类号C02F9/14
摘要
本发明公开了一种高效农村污水净化装置，包括圆筒内通过两个隔板分割成厌氧发酵区、生化处理区、沉淀排水区;所述的厌氧发酵区包括连接污水管的沉水弯头;所述的生化处理区包括螺旋缠绕空心伸缩杆的链状填料、设于圆筒顶部的集水管、设于圆筒底部的分水管，集水管和分水管之间通过两根以上的导热管连通，分水管进水端连通地源热泵;所述的空心伸缩杆杆体上设有透气孔，透气孔内嵌有碳管，杆体内设有复合菌群。本发明通过将化粪池分隔成厌氧发酵区、生化处理区、沉淀排水区三个区域实现了粪便、污水，固液分离、废液直排的技术目的，同时采用热源地泵技术增加生化处理区的处理温度达到本系统全天候和全地域特性。
权利要求书
1.一种高效农村污水净化装置，包括由板材卷绕构成的圆筒， 圆筒两端密闭连接分别设有污水管和出口管的端盖，圆筒内通过两个 隔板分割成三个区域，其特征在于：所述的三个区域依次为厌氧发酵 区、生化处理区、沉淀排水区;所述的厌氧发酵区包括连接污水管的 沉水弯头;所述的生化处理区包括螺旋缠绕空心伸缩杆的链状填料、 设于圆筒顶部的集水管、设于圆筒底部的分水管，集水管和分水管之 间通过两根以上的导热管连通，分水管进水端连通地源热泵;所述的 空心伸缩杆杆体上设有透气孔，透气孔内嵌有碳管，杆体内设有复合 菌群。
2.如权利要求1所述的高效农村污水净化装置，其特征在于：所 述的集水管和分水管通过连接导热管形成框架结构，相邻两个导热管 之间嵌入一个空心伸缩杆。
3.如权利要求1所述的高效农村污水净化装置，其特征在于：所 述的两个隔板上均设有溢流孔，分隔生化处理区和沉淀排水区的隔板 溢流孔高于分隔生化处理区和厌氧发酵区的隔板溢流孔。
4.如权利要求1所述的高效农村污水净化装置，其特征在于：所 述生化处理区顶部的圆筒上设有通风斜孔。
5.如权利要求1所述的高效农村污水净化装置，其特征在于：所 述的链状填料成份为聚氯乙烯、竹纤维、榆皮粉混合物。
6.如权利要求1所述的高效农村污水净化装置，其特征在于：所 述的复合菌群包括杆菌、硝化细菌、脱色菌、酵母菌、乳酸菌。
说明书
高效农村污水净化装置
技术领域
本发明涉及一种污水处理系统，具体的说是一种高效农村污水净 化装置。
背景技术
目前由于生活、生产形成的污水，对于水环境的破坏已经到了刻 不容缓的保护时刻。农村、城镇小区人们的生活污水、粪便，现有传 统的处理方式大都为厌氧发酵、沉淀等处理手段，需要建设一个防漏 的水泥粪坑，不仅工时长、耗资大，而且随着沉降等问题出现使用寿 命并不长，往往导致泄露影响地下水质。这种现有处理手段其无法做 到固液分离、废液直排、废固二次利用等有益效果。另外现有的污水 处理系统中常常使用含有微生物的填料进行挂膜净化水质处理，但是 该种处理手段存在明显的技术缺陷，即微生物的存活对于环境温度有 着严格的要求，现有处理系统中其安装必须区分地域，像有些微生物 处理系统就不能使用在北方寒冷地域，在时间上南方的冬天也会导致 微生物系统死亡，而影响处理设备的正常使用。如何设计一种施工简 单具有固液分离、废液直排、废固二次利用的全时间、地域的高效农 村污水处理系统一直是本领域技术人员研究的对象。
中国发明专利申请号201410294304.3公开了一种一次注塑成型 化粪池，包括主体，主体由两半箱体通过螺栓固紧为一整体。上述主 体内设一格化粪池隔板与二格化粪池隔板。一格化粪池隔板与二格化 粪池隔板之间构成二格化粪池;一格化粪池隔板与化粪池主体间构成 一格化粪池;二格化粪池隔板与化粪池主体间构成三格化粪池。该种 三格化粪池并没有关于废液直排、以及全时域处理的技术提示或者解 决方案。
发明内容
本发明提供了一种施工简单具有固液分离、废液直排、空间、地 域应用广的高效农村污水净化装置。

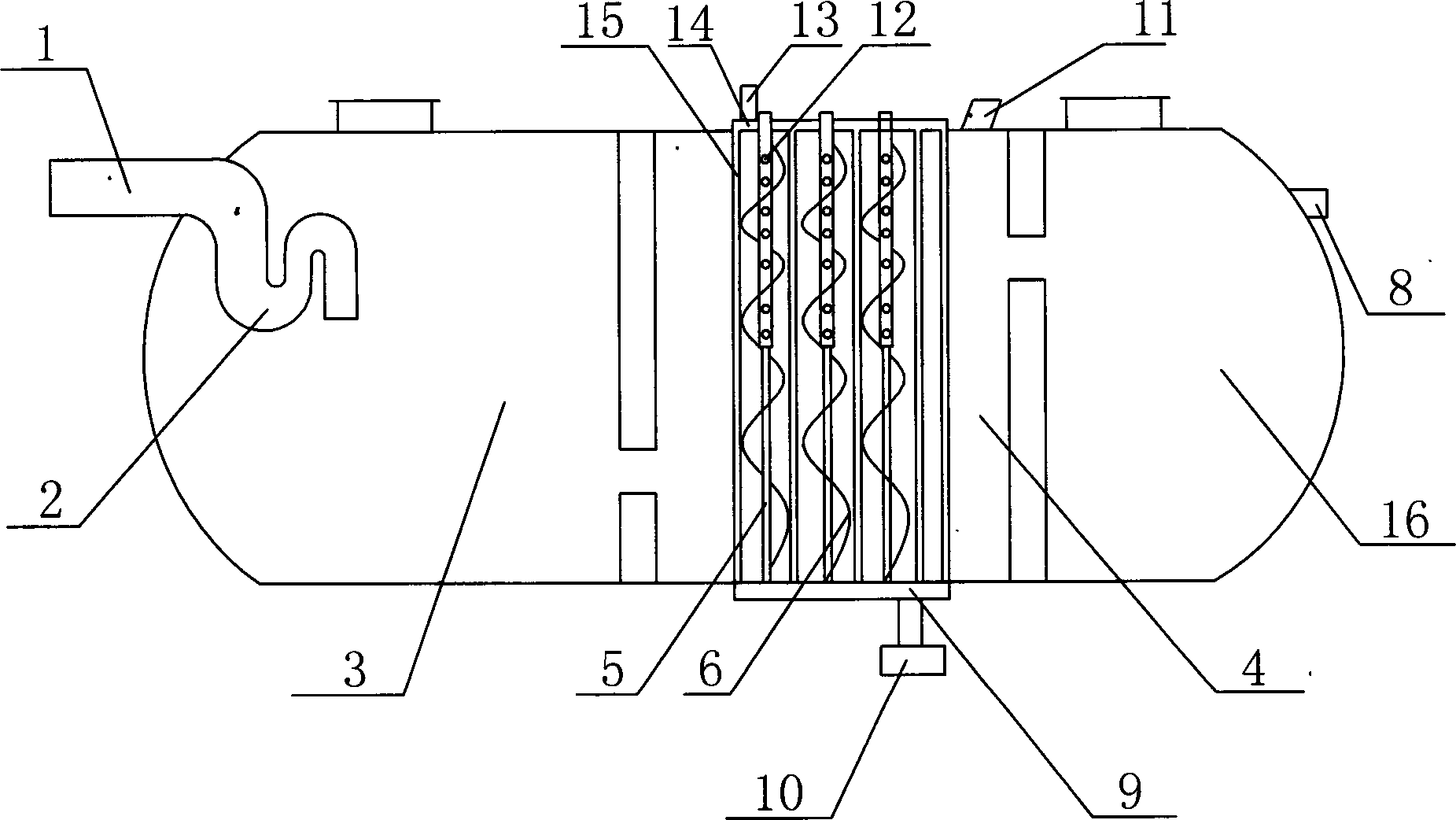

一种高效农村污水净化装置，包括由板材卷绕构成的圆筒，圆筒 两端密闭连接分别设有污水管和出口管的端盖，圆筒内通过两个隔板 分割成三个区域，所述的三个区域依次为厌氧发酵区、生化处理区、 沉淀排水区。
所述的厌氧发酵区包括连接污水管的沉水弯头;沉水弯头结构改 变了传统三格化粪池等污水处理装置其第一格必然是通过进口连通 大气的好氧区，该种好氧结构并不利于厌氧发酵环境的产生，本发明 通过沉水弯结构在连接污水管的圆筒区域形成厌氧发酵区，通过密闭 的厌氧环境，形成厌氧发酵，可以分解蛋白质有机物，并产生沼气、 氨等物质，将寄生虫卵和病菌进行第一次杀灭。
所述的生化处理区包括螺旋缠绕空心伸缩杆的链状填料，空心伸 缩杆杆体上设有透气孔，透气孔内嵌有碳管，利用碳管的多孔结构大 量繁殖微生物，杆体内设有复合菌群，空心结构的伸缩杆杆体不仅可 以作为复合菌群这类好氧菌的氧气来源通道，也可以作为复合菌群二 次添加的通道大大提高了使用的便捷性。链状填料通过螺旋缠绕空心 伸缩杆不仅防止相邻填料之间发生缠绕引起的填料过早失效，而且该 种空心伸缩杆下上深度可控，使来水的水质波动得到充分的分散，同 时又迅速被消减，从而提高了系统的抗冲击负荷能力。生化处理区还 包括设于圆筒顶部的集水管、设于圆筒底部的分水管，集水管和分水 管之间通过两根以上的导热管连通，分水管进水端连通地源热泵，利 用地源热泵吸收转化的热量通过分水管均匀分散到导热管内，从而保 持生化处理区内的处理温度，确保复合菌群的活性以及良好的繁殖状 态，实现高效处理污水的技术目的。地源热泵增加生化处理区内的处 理温度并不受到时间、空间的限制实现了本发明使用范围的全天候和 全地域特性。
链状填料成份为聚氯乙烯、竹纤维、榆皮粉混合物，优选的重量 百分比成份为：80-90%聚氯乙烯、5-10%竹纤维、5-10%榆皮粉。榆皮 粉具有天然的植物粘性可以迅速的实现挂膜，大大提高了清水性能。 榆皮粉腐蚀后形成的微孔进一步增加了填料的空隙率和比表面积，极 利于复合菌群的生长，从而达到很高的净化效率。
所述的复合菌群包括杆菌、硝化细菌、脱色菌、酵母菌、乳酸菌。 硝化细菌是处理C0D等污染物的重要成分，但是由于其繁殖速度慢往 往会被有害菌消灭导致菌群有效成分消失，而本发明通过繁殖速度非 常快的好氧酵母菌，负责抢地盘给硝化细菌繁殖;另外一个是厌氧的 乳酸菌，繁殖速度也非常快，负责消灭低氧区对硝化菌有害的菌种从 而大大提高了复合菌群的成活率以及对于污染物的去除率。
所述的集水管和分水管通过连接导热管形成框架结构，相邻两个 导热管之间嵌入一个空心伸缩杆，确保附着在空心伸缩杆以及链状填 料外周的菌群、微生物获得良好的温度活动环境，便于大量繁殖以及 污染物挂膜。
所述的两个隔板上均设有溢流孔，分隔生化处理区和沉淀排水区 的隔板溢流孔高于分隔生化处理区和厌氧发酵区的隔板溢流孔。进一 步确保厌氧发酵区的厌氧环境以及生化处理区的好氧环境，当然也使 得沉淀排水区获得较高的液位提高沉淀的效果。
所述生化处理区顶部的圆筒上设有通风斜孔，利用斜孔结构形成 倾斜的空气对流环境使得更多的复合菌群接触到新鲜空气。
本发明通过将化粪池分隔成厌氧发酵区、生化处理区、沉淀排水 区三个区域实现了粪便、污水，固液分离、废液直排的技术目的，同 时采用热源地泵技术增加生化处理区的处理温度达到本系统全天候 和全地域特性。关于施工安装仅需要将圆筒置入挖好的坑内即可，非 常方便。
