申请日2015.01.09
公开(公告)日2015.04.29
IPC分类号C02F9/14
摘要

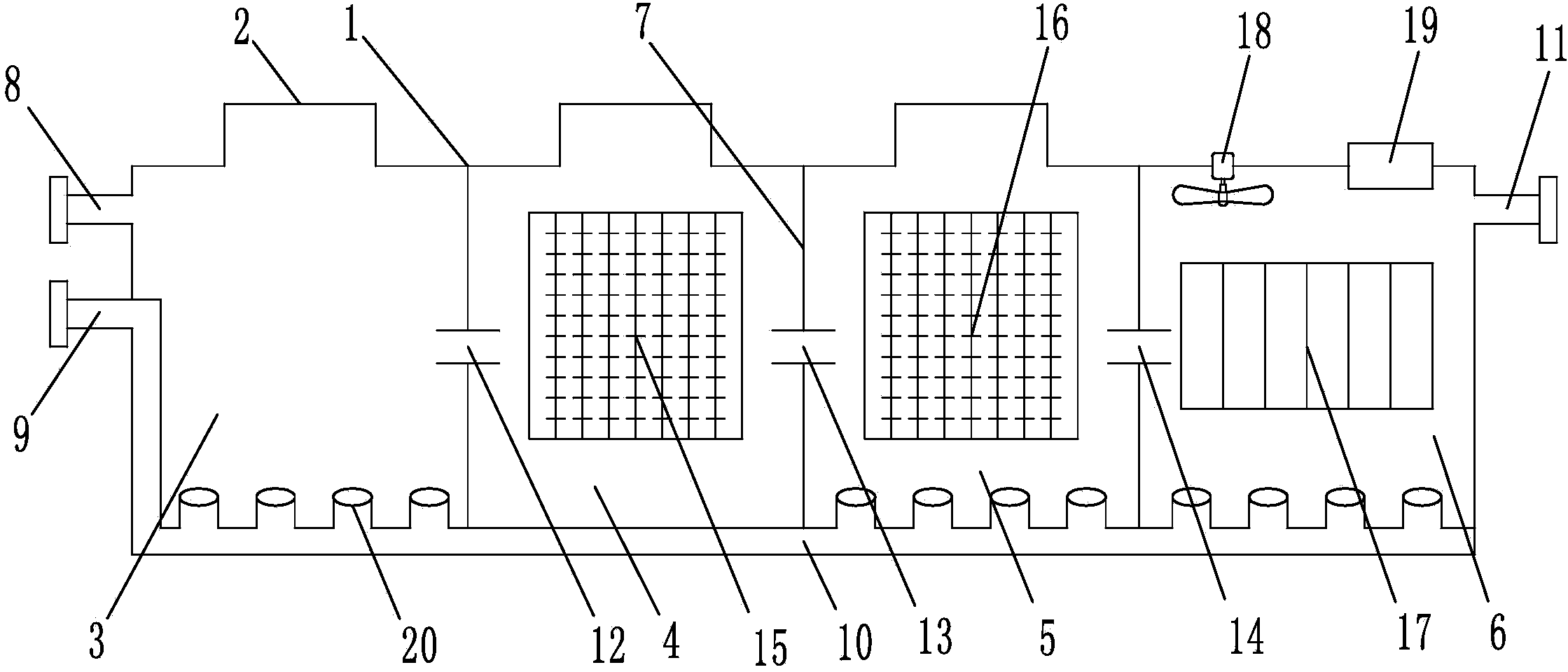

本发明公开了一种新型地埋式生活污水处理设备，包括主体、人孔、水解酸化区、缺氧区、好氧区和MBR膜区，其特征在于，所述主体的内部设有多道隔板，所述隔板将主体内部分隔为水解酸化区、缺氧区、好氧区和MBR膜区，在主体最前端设有与水解酸化池相连通的进水口，在进水口的下侧设有与其平行的进气口，在主体底部设有与进气口相连通的曝气管，在主体最末端设有与MBR膜区相连通的出水口，所述人孔有三个，分别设在水解酸化区、缺氧区和好氧区的上端中间位置。通过以上设置，本发明为一体化结构，占地面积小，集成化程度高。本发明采用先进的MBR膜技术，操作简单，维护方便，污水处理效果好，效率高。
权利要求书
1.一种新型地埋式生活 污水处理设备，包括主体、人孔、水解酸化区、缺氧区、好氧区和MBR膜区，其特征在于：所述主体的内部设有多道隔板，所述隔板将主体内部分隔为水解酸化区、缺氧区、好氧区和MBR膜区，在主体最前端设有与水解酸化池相连通的进水口，在进水口的下侧设有与其平行的进气口，在主体底部设有与进气口相连通的曝气管，在主体最末端设有与MBR膜区相连通的出水口，所述人孔有三个，分别设在水解酸化区、缺氧区和好氧区的上端中间位置。
2.根据权利要求1所述的一种新型地埋式生活污水处理设备，其特征在于：所述水解酸化池与缺氧区之间的隔板中间位置设有溢流堰Ⅰ，在缺氧区与好氧区之间的隔板中间位置设有溢流堰Ⅱ，溢流堰Ⅲ1设在好氧区与MBR膜区之间的隔板的中间位置。
3.根据权利要求1所述的一种新型地埋式生活污水处理设备，其特征在于：所述厌氧区与好氧区的中央位置分别设有厌氧菌弹性填料和好氧菌弹性填料。
4.根据权利要求1所述的一种新型地埋式生活污水处理设备，其特征在于：所述MBR膜区的中央位置设有MBR组件，在MBR组件的上方从左到右依次设有镶嵌在主体上的罗茨风机和反冲洗系统。
5.根据权利要求1所述的一种新型地埋式生活污水处理设备，其特征在于：所述曝气管在水解酸化池、好氧区和MBR膜区的部分设有均匀排布的曝气口。
说明书
一种新型地埋式生活污水处理设备
技术领域
本发明涉及一种污水处理设备，具体说是一种新型地埋式生活污水处理设备。
背景技术
传统的污水处理设备一般设在地表，占地面积大，集成化程度低，而且操作复杂，不易维护，污水处理效率偏低，不能满足迅猛发展的当今社会。
发明内容
本发明的目的是提供一种占地面积小、集成化程度高、操作简单、维护方便且污水处理效果好、效率高的新型地埋式生活污水处理设备。
为实现上述目的，本发明包括主体、人孔、水解酸化区、缺氧区、好氧区和MBR膜区，所述主体的内部设有多道隔板，所述隔板将主体内部分隔为水解酸化区、缺氧区、好氧区和MBR膜区，在主体最前端设有与水解酸化池相连通的进水口，在进水口的下侧设有与其平行的进气口，在主体底部设有与进气口相连通的曝气管，在主体最末端设有与MBR膜区相连通的出水口，所述人孔有三个，分别设在水解酸化区、缺氧区和好氧区的上端中间位置。
所述水解酸化池与缺氧区之间的隔板中间位置设有溢流堰Ⅰ，在缺氧区与好氧区之间的隔板中间位置设有溢流堰Ⅱ，溢流堰Ⅲ1设在好氧区与MBR膜区之间的隔板的中间位置。
所述厌氧区与好氧区的中央位置分别设有厌氧菌弹性填料和好氧菌弹性填料。
所述MBR膜区的中央位置设有MBR组件，在MBR组件的上方从左到右依次设有镶嵌在主体上的罗茨风机和反冲洗系统。
所述曝气管在水解酸化池、好氧区和MBR膜区的部分设有均匀排布的曝气口。
通过以上设置，本发明为一体化结构，占地面积小，集成化程度高。本发明采用先进的MBR膜技术，操作简单，维护方便，污水处理效果好，效率高。
