申请日2014.10.13
公开(公告)日2015.01.14
IPC分类号C02F3/30
摘要
本实用新型公开了一种地埋式一体化全自动无动力污水处理装置，包括筒体、配水箱、进水筒，所述筒体为密封型结构，顶端安装配水箱，贯穿筒体顶端设置进水筒，进水筒连通筒体和配水箱，且进水筒延伸至筒体内部的底端;筒体内部由下至上依次设置生化填料层、三相分离装置、过滤填料层，三相分离装置的至少包括一个三相分离器，且三相分离器的出气口通过管道相连通并连通至筒体的外部;筒体内部的顶端处于过滤填料层上方安装排水装置，排水装置连接筒体上的出水口，筒体内部设有排污管，排污管由筒体底部连通至筒体外部。本实用新型实现了对污水处理的零运行成本，与后续人工湿地工艺的有效结合可以让污水处理达标排放或回用。
权利要求书

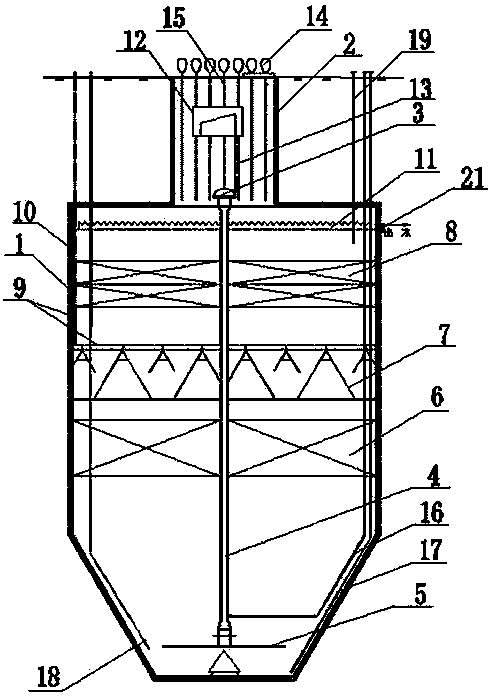

1.一种地埋式一体化全自动无动力污水处理装置，其特征在于，包括筒体(1)、配水箱(2)、进水筒(4)、生化填料层(6)、三相分离装置(7)、过滤填料层(8)和排水装置(11)，所述筒体(1)为密封型结构，顶端安装一配水箱(2)，贯穿所述筒体(1)顶端设置进水筒(4)，所述进水筒(4)连通所述筒体(1)和所述配水箱(2)，且所述进水筒(4)延伸至筒体内部的底端;所述筒体内部由下至上依次设置生化填料层(6)、三相分离装置(7)、过滤填料层(8)，所述三相分离装置(7)的至少包括一个三相分离器，且所述三相分离器的出气口通过管道(9)相连通并连通至筒体的外部;所述筒体(1)内部的顶端处于过滤填料层(8)上方安装排水装置(11)，所述排水装置连接筒体上的出水口(21)，所述筒体(1)内部设有排污管(17)，所述排污管(17)由筒体底部连通至筒体外部。
2.如权利要求1所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述进水筒(4)上设有回流管(16)，所述回流管延伸至所述筒体(1)外部。
3.如权利要求1或2所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述进水筒(4)上处于筒体(1)和配水箱(2)接合处设有升降式的进水阀(3)，所述进水阀(3)通过连杆(13)连接一浮球(12)。
4.如权利要求3所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述配水箱(2)外部设有旋转风球(14)，所述旋转风球(14)通过进气管(15)连通至配水箱(2)内部的底部，所述进气管(15)上设有若干气孔。
5.如权利要求1所述的地埋式一体化全自动无动力污水处理装置，其特征 在于，所述进水筒(4)的末端设有布水装置(5)，所述布水装置(5)至少包括相互交叉连通的支管(501)，所述支管(501)与所述进水筒(4)连通，所述支管(501)末端设有出水口(502)。
6.如权利要求5所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述支管(501)末端处于出水口(502)位置设有圆锥反射体(503)。
7.如权利要求1所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述生化填料层(6)至少包括填料支架，以及设置在填料支架上的填料，所述填料支架为螺纹钢十字交叉连接，所述填料为PP材质的针型弹性填料。
8.如权利要求1所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述三相分离装置(7)采用大小不同的三相分离器交错安装。
9.如权利要求1所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述过滤填料层(8)至少包括由下至上依次设置的卵石粒层、石英砂层和陶粒层。
10.如权利要求1所述的地埋式一体化全自动无动力污水处理装置，其特征在于，所述筒体(1)外部设有保温夹层(10)。
说明书
地埋式一体化全自动无动力污水处理装置
技术领域
本实用新型涉及一种污水处理设备，更具体地说是涉及一种地埋式一体化全自动无动力污水处理装置。
背景技术
随着科学的发展，科研的不断深入，许多新技术，新材料，新理念被广泛运用于环境保护行业，使我国环境保护技术得到的长足的发展。随着国家对农村、生活小区生活污水、重点湖泊、江河饮用水周围生活污水污染源治理政策的严格执行，对处理后污水的国家排放标准得到了提高。原来的一些以地埋式设备、过滤器为主要处理工艺的设备，其使用效果只能达到综合污水排放二级标准，随着国家综合污水排放标准对生活污水一级排放标准的的执行，上述旧的污水处理设备已不能适应政策和市场、使用现状的要求，亟待一种既能达到国家严格的排放标准处理工艺和设备，又能适应农村污水、小区污水的水质和水量的波动变化和“无人管理、无能耗消耗、无药剂消耗”的“三无”美观的污水处理设备。
实用新型内容
本实用新型提出一种地埋式一体化全自动无动力污水处理装置，通过独特的设计，该设备能够高效稳定运行，最终实现了对污水处理的零运行成本即“无能耗、无药剂消耗、无人工管理”，与后续人工湿地工艺的有效结合可以既能让污水处理达标排放或回用，又能让污水处理设施成为一处美丽的景点。
本实用新型具体是通过以下技术方案来实现的：
一种地埋式一体化全自动无动力污水处理装置，包括筒体、配水箱、进水筒、生化填料层、三相分离装置、过滤填料层和排水装置，所述筒体为密封型结构，顶端安装一配水箱，贯穿所述筒体顶端设置进水筒，所述进水筒连通所述筒体和所述配水箱，且所述进水筒延伸至筒体内部的底端;所述筒体内部由下至上依次设置生化填料层、三相分离装置、过滤填料层，所述三相分离装置的至少包括一个三相分离器，且所述三相分离器的出气口通过管道相连通并连通至筒体的外部;所述筒体内部的顶端处于过滤填料层上方安装排水装置，所述排水装置连接筒体上的出水口，所述筒体内部设有排污管，所述排污管由筒体底部连通至筒体外部。
进一步地，所述进水筒上设有回流管，所述回流管延伸至所述筒体外部;
进一步地，所述进水筒上处于筒体和配水箱接合处设有升降式的进水阀，所述进水阀通过连杆连接一浮球;
进一步地，所述配水箱外部设有旋转风球，所述旋转风球通过进气管连通至配水箱内部的底部，所述进气管上设有若干气孔;
进一步地，所述进水筒的末端设有布水装置，所述布水装置至少包括相互交叉连通的支管，所述支管与所述进水筒连通，所述支管末端设有出水口;
进一步地，所述支管末端处于出水口位置设有圆锥反射体;
进一步地，所述生化填料层至少包括填料支架，以及设置在填料支架上的填料，所述填料支架为螺纹钢十字交叉连接，所述填料为PP材质的针型弹性填料;
进一步地，所述三相分离装置采用大小不同的三相分离器交错安装;
进一步地，所述过滤填料层至少包括由下至上依次设置的卵石粒层、石英砂层和陶粒层;
进一步地，所述筒体外部设有保温夹层。
本实用新型产生的有益效果为：本实用新型的污水处理装置彻底改变了现有技术以动力消耗为必要条件的污水处理设备开发基础观念，成功实现无动力消耗的设备对污水进行有效处理，并在此基础上衍生了无药剂消耗、无人工管理、简易安装方式的变革式设备运用理念，完全是一种高效节能的污水处理设备。该实用新型内部结构简单、设计合理，安装简单、巧妙的将好氧、微氧、厌氧、过滤有效的结合了起来，通过不同的环境生长的微生物有效的处理了污水中的有机物、氨氮和磷等物质，与后续人工湿地工艺的结合，最终实现对污水的高效多功能稳定处理。
