申请日2014.10.13
公开(公告)日2015.01.14
IPC分类号B65G53/16; B65G53/34; B65G53/46; B65G53/36
摘要
本实用新型涉及一种污泥处理设备，特别公开了一种湿污泥输送装置。该湿污泥输送装置，包括湿泥料仓，其特征在于：所述湿泥料仓底部安装有湿泥下料螺旋，湿泥下料螺旋的出料口连通液压推送机，液压推送机通过污泥管道连通中转料仓，液压推送机连通液压泵站。本实用新型可将湿污泥进行远距离输送，且污泥不会溢出或外漏，不会造成环境的污染;采用电动调节球阀，准确高效完成污泥的导向输送，具有结构简洁紧凑、使用方便的优点。
权利要求书

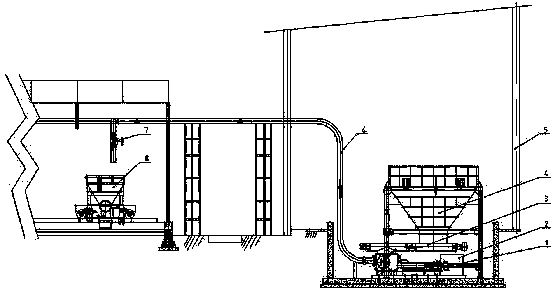

1.一种湿污泥输送装置，包括湿泥料仓(4)，其特征在于：所述湿泥料仓(4)底部安装有湿泥下料螺旋(3)，湿泥下料螺旋(3)的出料口连通液压推送机(1)，液压推送机(1)通过污泥管道(6)连通中转料仓(8)，液压推送机(1)连通液压泵站(2)。
2.根据权利要求1所述的湿污泥输送装置，其特征在于：所述污泥管道(6)末端安装有调节球阀(7)。
3.根据权利要求1所述的湿污泥输送装置，其特征在于：所述湿泥料仓(4)上方设置有防雨棚(5)。
说明书
一种湿污泥输送装置
(一) 技术领域
本实用新型涉及一种污泥处理设备，特别涉及一种湿污泥输送装置。
(二) 背景技术
目前，现有的湿污泥输送装置存在以下不足：第一，因污泥含水率高，皮带传输距离短，湿污泥流淌较严重，存在环境的二次污染;第二，现有的湿污泥输送系统卸料困难，湿污泥粘结在皮带上设备维护不方便。
(三) 发明内容
本实用新型为了弥补现有技术的不足，提供了一种保护环境、使用方便的湿污泥输送装置。
本实用新型是通过如下技术方案实现的：
一种湿污泥输送装置，包括湿泥料仓，其特征在于：所述湿泥料仓底部安装有湿泥下料螺旋，湿泥下料螺旋的出料口连通液压推送机，液压推送机通过污泥管道连通中转料仓，液压推送机连通液压泵站。
本实用新型的液压泵站为整个湿污泥输送系统提供输送动力，湿泥料仓用于临时储存待干化处理的污泥，湿泥下料螺旋将湿泥料仓内的污泥输送至液压推送机内，液压推送机将湿泥下料螺旋输送的湿污泥推送至污泥管道内。管道按设计路径传输污泥至污泥中转料仓内。
本实用新型的更优技术方案为：
所述污泥管道末端安装有调节球阀，调节球阀可电动控制，用于多个中转料仓的按顺序输送、湿泥中转料仓与摊铺翻抛机项链，临时储存湿污泥，污泥由湿泥料仓输送至中转料仓完成湿污泥的输送。
所述湿泥料仓上方设置有防雨棚，作为防雨、防渗装置。
本实用新型可将湿污泥进行远距离输送，且污泥不会溢出或外漏，不会造成环境的污染;采用电动调节球阀，准确高效完成污泥的导向输送，具有结构简洁紧凑、使用方便的优点。
