申请日2014.10.13
公开(公告)日2014.12.31
IPC分类号B01D21/22; B01D21/18
摘要
本实用新型涉及一种辐流式沉淀池刮泥机板结污泥破开犁，属于辐流式沉淀池排泥设备技术领域。技术方案是：犁齿(5)采用不锈钢冷轧型材冷弯制成，多个犁齿(5)平行对称布置，一端固定在犁架(6)上，另一端具有刃口，整体呈犁形状;刮架(2)下方设有刮泥板(3)，刮架(2)上设有转动轴，转动轴连接刮泥机驱动机构(1)，犁架(6)固定在刮架(2)上，犁齿(5)位于刮泥板(3)刮泥方向的前侧。本实用新型能够顺利地破开刮泥板前方的板结污泥，同时受力面窄小，又避免对沉降污泥产生扰动，刮泥板能顺利的将破开的松散污泥刮集到中央集泥槽内，有效避免了因污泥板结造成的刮泥机非正常停机或损坏，方便快捷，成本较低，应对板结污泥效果明显。
权利要求书

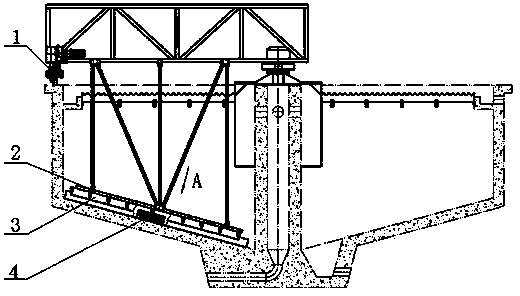

1.一种辐流式沉淀池刮泥机板结污泥破开犁，其特征在于包含犁齿(5)、犁架(6)、刮泥机驱动机构(1)、刮架(2)和刮泥板(3)，犁齿(5)采用不锈钢冷轧型材冷弯制成，多个犁齿(5)平行对称布置，一端固定在犁架(6)上，另一端具有刃口，整体呈犁形状;刮架(2)下方设有刮泥板(3)，刮架(2)上设有转动轴，转动轴连接刮泥机驱动机构(1)，犁架(6)固定在刮架(2)上，犁齿(5)位于刮泥板(3)刮泥方向的前侧。
2.根据权利要求1所述的辐流式沉淀池刮泥机板结污泥破开犁，其特征在于所述刮架(2)上的转动轴位于刮架(2)的中间位置。
3.根据权利要求1所述的辐流式沉淀池刮泥机板结污泥破开犁，其特征在于所述刮架(2)上的转动轴位于刮架(2)的一边。
说明书
辐流式沉淀池刮泥机板结污泥破开犁
技术领域
本实用新型涉及一种辐流式沉淀池刮泥机板结污泥破开犁，属于辐流式沉淀池排泥设备技术领域。
背景技术
辐流式沉淀池底层沉积的污泥一旦发生板结，就会造成辐流式沉淀池刮泥机刮泥板磨损过快或刮泥板弹性部分刮不动污泥，进一步加剧污泥堆积板结，随着板结层厚度的加大，刮泥机受到阻力增大，最终导致部件损坏或保护停机，严重影响到污水处理整个环节的正常运行。
实用新型内容
本实用新型目的是提供一种辐流式沉淀池刮泥机板结污泥破开犁，能够顺利地将辐流式沉淀池池底污泥刮集排出，解决背景技术中存在的问题。
本实用新型的技术方案是：
一种辐流式沉淀池刮泥机板结污泥破开犁，包含犁齿、犁架、刮泥机驱动机构、刮架和刮泥板，犁齿采用不锈钢冷轧型材冷弯制成，多个犁齿平行对称布置，一端固定在犁架上，另一端具有刃口，整体呈犁形状;刮架下方设有刮泥板，刮架上设有转动轴，转动轴连接刮泥机驱动机构，犁架固定在刮架上，犁齿位于刮泥板刮泥方向的前侧。
所述刮架上的转动轴位于刮架的中间位置，构成中心传动辐流式沉淀池刮泥机。
所述刮架上的转动轴位于刮架的一边，构成周边传动辐流式沉淀池刮泥机。
采用本实用新型，启动刮泥机驱动机构，刮泥机驱动机构带动刮架围绕池心做圆周运动，刮泥板与辐流式沉淀池刮泥机板结污泥破开犁也围绕池心做圆周运动，其犁齿锋利的刃口将板结污泥破开并缓缓向犁齿两侧翻动，很好的使污泥松散易于流动，再通过刮泥板便能轻松的推动池底松散污泥，缓慢地沿池底流向中央集泥槽内，最后通过排泥管排出。
本实用新型的有益效果是：能够顺利地破开刮泥板前方的板结污泥，同时受力面窄小，又避免对沉降污泥产生扰动，刮泥板能顺利的将破开的松散污泥刮集到中央集泥槽内，有效避免了因污泥板结造成的刮泥机非正常停机或损坏。结构简单，方便快捷，成本较低，应对板结污泥效果明显。
