申请日2015.01.12
公开(公告)日2015.06.17
IPC分类号C02F1/32
摘要
本实用新型公开了一种水冷式紫外线污水消毒系统，涉及污水处理系统技术领域，主要由明渠、镇流配电柜、紫外线模块、工程盖板、无动力自动拍门、起吊装置等组成。本实用新型的水冷式紫外线污水消毒系统不需要对电子镇流器进行强制排风、空调制冷等散热，不需要专门的控制柜和构筑物，电子镇流器与紫外模块一体设计，利用明渠的水带走热量，达到自然冷却电子镇流器的作用;另外，紫外模块水阻小、消毒前后的水位变化小，多重结构密封防水，石英管安装紧密，自动清洗时不会因为受到摩擦而脱落。
权利要求书
1.一种水冷式紫外线污水消毒系统，包括明渠，其特征在于：所述明渠的左端 安装有进水管，明渠的右端安装有出水管，明渠的上部安装有工程盖板，明渠的 左右两端都设置有相对中部较深的槽部，左边槽部的右端安装有整流板，整流板 的右端安装有进水闸门，明渠的上部安装有起吊装置，起吊装置的右端安装有栏 杆，明渠内部的中间位置安装有紫外线模块，紫外线模块由电子镇流器、紫外灯 管、石英套管、不锈钢模架以及在线清洗装置组成，紫外灯管内置于石英套管内， 电子镇流器安装于紫外灯管的左端，石英套管固定在不锈钢模架上，在线清洗装 置包括清洗环、支架以及驱动装置，清洗环安装在支架上并且套在石英套管外部， 驱动装置安装在不锈钢模架内驱动支架运动，明渠上安装有配电柜，配电柜和紫 外线模块之间电连接。
2.根据权利要求1所述的一种水冷式紫外线污水消毒系统，其特征在于：所述 的明渠的底部用素土务实。
3.根据权利要求1所述的一种水冷式紫外线污水消毒系统，其特征在于：所述 的明渠内靠近右端槽部位置安装有无动力自动拍门。
说明书
一种水冷式紫外线污水消毒系统
技术领域
本实用新型涉及污水处理系统技术领域，更具体地说是一种水冷式紫外线污 水消毒系统。
背景技术
紫外线消毒系统利用高强度的紫外线杀菌灯照射，破坏细菌和病毒的DNA 等内部结构，从而达到杀灭水中病原微生物的消毒装置。适合于对紫外线技术破 坏力敏感的细菌、病毒、真菌等微生物种群谱系。适用于城镇污水处理厂出水、 城市污水再生利用水、工业废水处理站出水的紫外线消毒设备。相比传统的二氧 化碳杀菌，紫外线杀菌具有杀菌效率高、杀菌广谱性高、无二次污染、运行安全、 可靠、运行维护简单、费用低、占地小，无噪音，等优点。其中紫外消毒模块是 紫外消毒系统重要的组成部分。
然而，现有的紫外线消毒系统中，紫外消毒模块水阻较大，清洗时不方便且 玻璃管容易脱落，电缆线容易进水进而造成灯管短路损坏。
实用新型内容
本实用新型的目的是为了弥补现有技术的不足，提供一种水冷式紫外线污水 消毒系统。
本实用新型的目的是通过以下技术方案实现的：

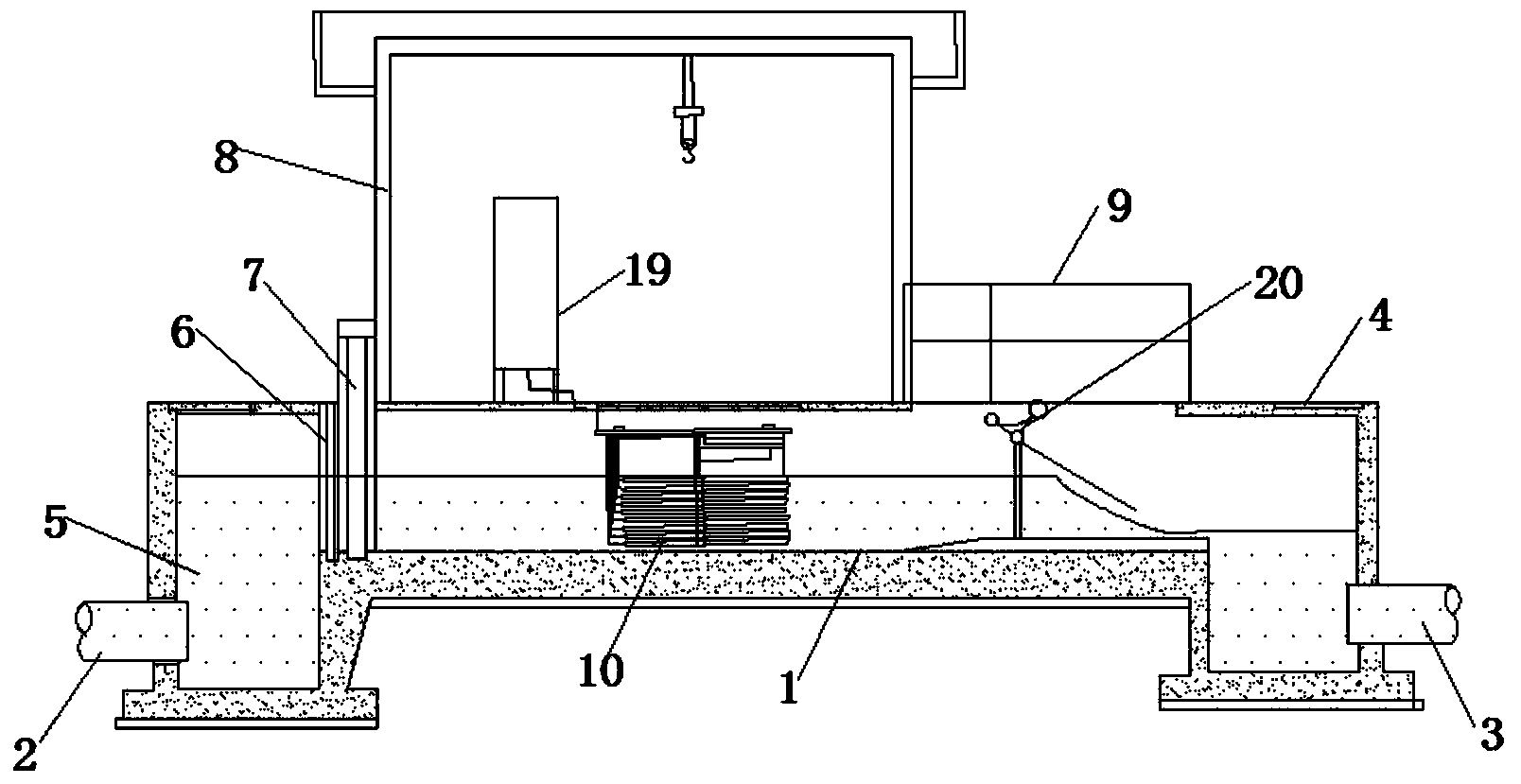

一种水冷式紫外线污水消毒系统，包括明渠，所述的明渠的左端安装有进水 管，明渠的右端安装有出水管，明渠的上部安装有工程盖板，明渠的左右两端都 设置有相对中部较深的槽部，左边槽部的右端安装有整流板，整流板的右端安装 有进水闸门，明渠的上部安装有起吊装置，起吊装置的右端安装有栏杆，明渠内 部的中间位置安装有紫外线模块，紫外线模块由电子镇流器、紫外灯管、石英套 管、不锈钢模架以及在线清洗装置组成，紫外灯管内置于石英套管内，电子镇流 器安装于紫外灯管的左端，石英套管固定在不锈钢模架上，在线清洗装置包括清 洗环、支架以及驱动装置，清洗环安装在支架上并且套在石英套管外部，驱动装 置安装在不锈钢模架内驱动支架运动，明渠上安装有配电柜，配电柜和紫外线模 块之间电连接。
所述的明渠的底部用素土务实。
所述的明渠内靠近右端槽部位置安装有无动力自动拍门。
本实用新型的优点在于：
本实用新型的水冷式紫外线污水消毒系统不需要对电子镇流器进行强制排 风、空调制冷等散热，不需要专门的控制柜和构筑物，电子镇流器与紫外模块一 体设计，利用明渠的水带走热量，达到自然冷却电子镇流器的作用;另外，紫外 模块水阻小、消毒前后的水位变化小，多重结构密封防水，石英管安装紧密，自 动清洗时不会因为受到摩擦而脱落。
