申请日2014.11.27
公开(公告)日2015.04.01
IPC分类号C02F9/04
摘要
一种节地型综合水处理池，包括机械混合池、网格絮凝池、斜管沉淀池、滤池、清水池、配水渠道和配水井，为上、下两层钢筋混凝土结构叠合池，机械混合池、配水井、网格絮凝池、斜管沉淀池、滤池、配水渠道布置在上层，清水池布置在下层，并在结构上作为上层各池的基础。本发明将常规水处理工艺中的机械混合池、网格絮凝池、滤池和清水池叠加组合为一体化综合水处理池，节省了水处理设施占地面积，降低了工程造价，方便了水处理设施的运行管理。
权利要求书
1.一种节地型综合水处理池，包括机械混合池(1)、网格絮凝池(2)、斜管沉淀池 (3)、滤池(4)、清水池(5)、配水渠道(6)和配水井(7)，其特征在于：该节地型综 合水处理池为上、下两层钢筋混凝土结构叠合池，所述的机械混合池(1)、配水井(7)、 网格絮凝池(2)、斜管沉淀池(3)、滤池(4)、配水渠道(6)布置在上层，配水井(7) 和机械混合池(1)布置在上层起始端，机械混合池(1)后依次布置网格絮凝池(2)、斜 管沉淀池(3)和滤池(4);所述的清水池(5)布置在下层，并在结构上作为上层各池的 基础。

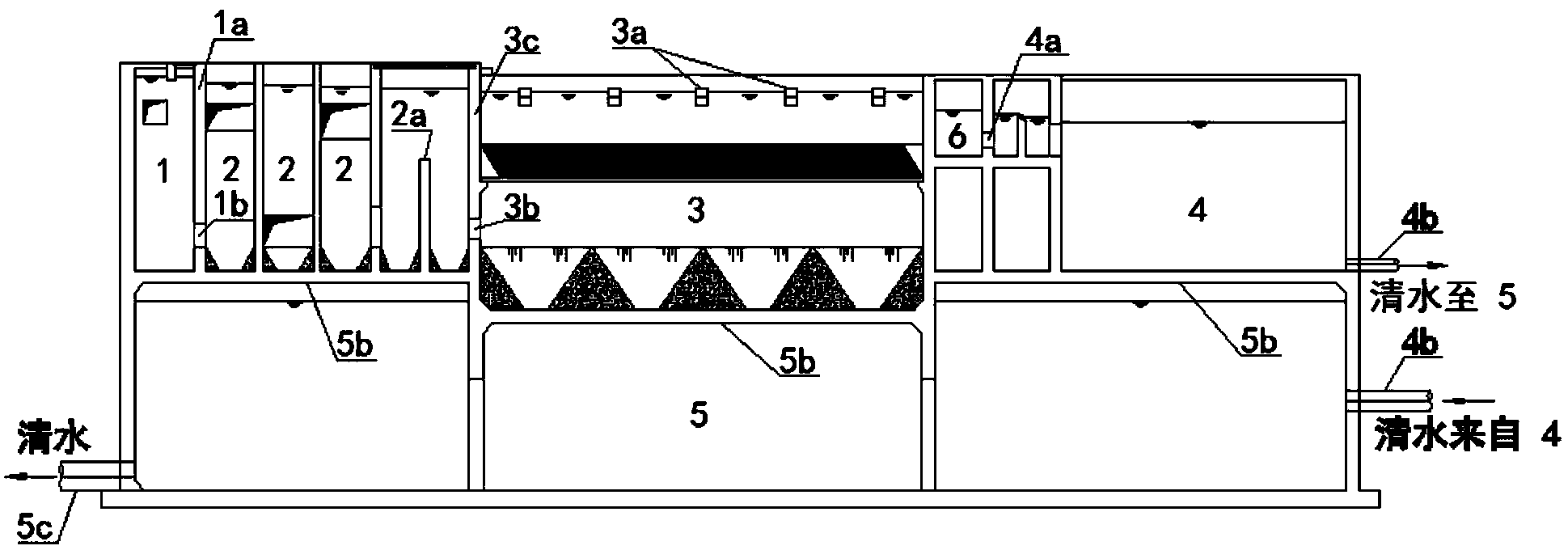

2.根据权利要求1所述的节地型综合水处理池，其特征在于：所述的机械混合池(1) 和配水井(7)之间设置有壁板(7a)，壁板(7a)上设置有配水洞(7b);所述的机械混合 池(1)与网格絮凝池(2)之间设置有隔墙(1a)，隔墙(1a)上设置有过水孔洞(1b); 所述的网格絮凝池(2)设置有配水堰(2a)，网格絮凝池(2)与斜管沉淀池(3)之间设 置有配水墙(3c)，配水墙(3c)上设置有沉淀池进水孔(3b);所述的斜管沉淀池(3)与 滤池(4)之间通过配水渠道(6)相连，在配水渠道上设置有滤池进水孔(4a);所述的滤 池(4)与清水池(5)之间连通有滤池出水管(4b);所述的清水池(5)设置有导流墙(5a)， 通过导流墙(5a)和其顶板(5b)与上层的机械混合池(1)、网格絮凝池(2)、斜管沉淀 池(3)和滤池(4)相连接;所述的清水池(5)设置有清水池出水管(5c)。
3.根据权利要求1或2所述的节地型综合水处理池，其特征在于：所述的斜管沉淀 池(3)上部设置有集水槽(3a)。
4.根据权利要求1或2所述的节地型综合水处理池，其特征在于：所述的机械混合 池(1)、网格絮凝池(2)、斜管沉淀池(3)均设置为并联布置的可单独运行的两个单池。
5.根据权利要求1或2所述的节地型综合水处理池，其特征在于：所述的滤池(4) 设置为并联布置的可单独运行的四个单池。
6.根据权利要求1或2所述的节地型综合水处理池，其特征在于：所述的清水池(5) 设置为可单独运行的两个单池，两个单池并联布置。
7.根据权利要求4所述的节地型综合水处理池，其特征在于：所述的机械混合池(1) 布置在配水井(7)两侧。
8.根据权利要求4所述的节地型综合水处理池，其特征在于：所述的配水渠道(6) 为“T”型，所述的两组并联布置的网格絮凝池(2)和斜管沉淀池(3)分别布置在配水 渠道(6)的“T”型长边的两侧。
9.根据权利要求5所述的节地型综合水处理池，其特征在于：所述的配水渠道(6) 为“T”型，所述的四个滤池(4)沿配水渠道(6)的“T”型短边并联布置。
说明书
一种节地型综合水处理池
技术领域
本发明涉及一种水处理池，尤其是一种节地型综合水处理池，适用于净水厂工程用地 紧张时，可以有效节约用地，使吨水用地面积远远低于国家供水设施用地指标，同时可降 低工程造价，方便运行管理。
背景技术
目前，净水厂通常采用“混凝+沉淀+过滤+消毒”的常规水处理工艺，净水构筑物包 括机械混合池、网格絮凝池、斜管沉淀池、滤池和清水池。上述净水构筑物通常采用独立、 分散布置，每个池子之间间隔5～10m，各池之间通过管道连接，该布置型式占地面积较大， 水力流程较长、水头损失较大，工程造价较高。
发明内容
本发明的目的在于克服上述现有技术中存在的缺点，提供一种占地少、投资省、运行 管理方便的节地型综合水处理池。
本发明采用的技术方案是：
一种节地型综合水处理池，包括机械混合池、网格絮凝池、斜管沉淀池、滤池、清水 池、配水渠道和配水井，其特征在于：该节地型综合水处理池为上、下两层钢筋混凝土结 构叠合池，所述的机械混合池、配水井、网格絮凝池、斜管沉淀池、滤池、配水渠道布置 在上层，配水井和机械混合池布置在上层起始端，机械混合池后依次布置网格絮凝池、斜 管沉淀池和滤池;所述的清水池布置在下层，并在结构上作为上层各池的基础。
所述的机械混合池和配水井之间设置有壁板，壁板上设置有配水洞;所述的机械混合 池与网格絮凝池之间设置有隔墙，隔墙上设置有过水孔洞;所述的网格絮凝池设置有配水 堰，网格絮凝池与斜管沉淀池之间设置有配水墙，配水墙上设置有沉淀池进水孔;所述的 斜管沉淀池与滤池之间通过配水渠道相连，在配水渠道上设置有滤池进水孔;所述的滤池 与清水池之间连通有滤池出水管;所述的清水池设置有导流墙，通过导流墙和其顶板与上 层的机械混合池、网格絮凝池、斜管沉淀池和滤池相连接;所述的清水池设置有清水池出 水管,清水池出水管可根据现场情况灵活布置。
所述的斜管沉淀池上部设置有集水槽。
所述的机械混合池、网格絮凝池、斜管沉淀池均设置为并联布置的可单独运行的两个 单池。
所述的滤池设置为并联布置的可单独运行的四个单池。
所述的清水池设置为可单独运行的两个单池，两个单池并联布置。
所述的机械混合池布置在配水井两侧。
所述的配水渠道为“T”型，所述的两组并联布置的网格絮凝池和斜管沉淀池分别布 置在配水渠道的“T”型长边的两侧,所述的四个滤池沿配水渠道的“T”型短边并联布置。
本发明的有益效果是：
(1)综合水处理池将混合、絮凝、沉淀、过滤等净水单元和清水池叠加组合布置， 大大节省了占地面积。
(2)综合水处理池将混合、絮凝、沉淀、过滤等净水单元和清水池叠加组合布置， 节省了建筑材料和管道材料，降低了工程造价。
(3)净水单元集中布置比传统的分散布置更有利于自控系统的布置，更方便进行统 一的运行管理。
