公开(公告)号CN104496027A
IPC分类号C02F3/30
摘要
本发明公开了一种用于处理农村生活污水的短程氮磷无机化反应器，包括厌氧池和短程好氧生物滤池，还包括连接管，所述厌氧池依次分为进水区、组合填料区和沉淀区，所述短程好氧生物滤池依次设有填料区、承托区和出水区，所述填料区依次包括顶部填料区、中部填料区和底部填料区，其中，所述顶部填料区的填料为煤渣填料，所述中部填料区的填料为火山岩填料，所述底部填料区的填料为陶粒填料，所述厌氧池的沉淀区与所述短程好氧生物滤池的顶部填料区通过连接管相连通。本发明短程好氧生物滤池中的填料为煤渣填料、火山岩填料和陶粒填料组合填料，大大提高了污水中有机氮、磷的无机化率，并最终大大提高了能够被农作物直接吸收利用的氨氮及磷酸盐的量。

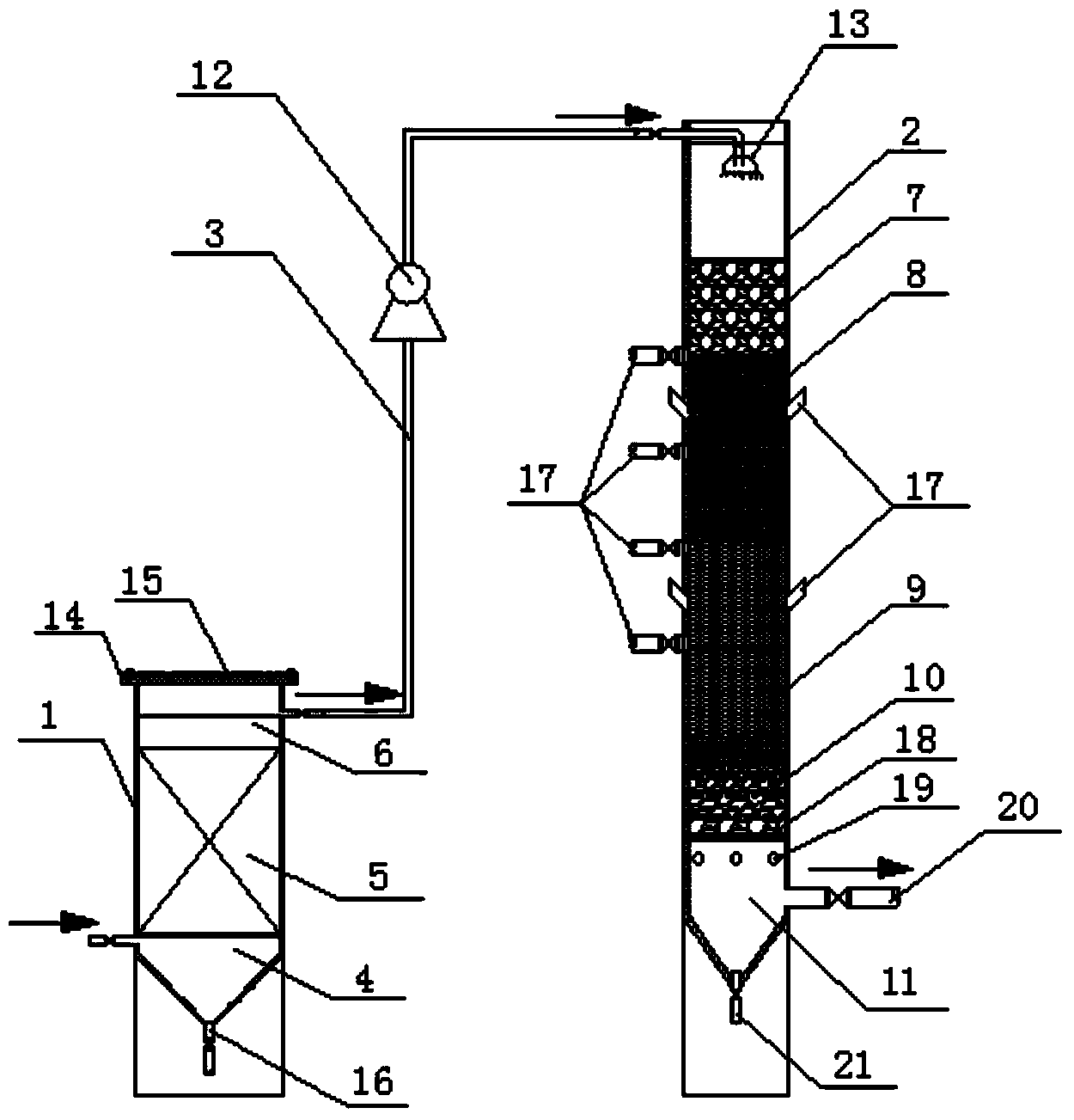

摘要附图
权利要求书
1.一种用于处理农村生活污水的短程氮磷无机化反应器，其特征在于：包 括厌氧池和短程好氧生物滤池，还包括连接管，所述厌氧池依次分为进水区、组 合填料区和沉淀区，所述短程好氧生物滤池依次设有填料区、承托区和出水区， 所述填料区依次包括顶部填料区、中部填料区和底部填料区，其中，所述顶部填 料区的填料为煤渣填料，所述中部填料区的填料为火山岩填料，所述底部填料区 的填料为陶粒填料，所述厌氧池的沉淀区与所述短程好氧生物滤池的顶部填料区 通过连接管相连通。
2.根据权利要求1所述的用于处理农村生活污水的短程氮磷无机化反应器， 其特征在于：所述填料区的总高度为1.0m，所述顶部填料区的高度为0.2m，所 述中部填料区的高度为0.4m，所述底部填料区的高度为0.4m。
3.根据权利要求1所述的用于处理农村生活污水的短程氮磷无机化反应器， 其特征在于：所述煤渣填料为粒径6-8mm的煤渣，所述火山岩填料粒径为3-5mm 的火山岩，所述陶粒填料粒径为3-6mm的陶粒。
4.根据权利要求1所述的用于处理农村生活污水的短程氮磷无机化反应器， 其特征在于：所述填料区占所述短程好氧生物滤池体积的75%。
5.根据权利要求1所述的用于处理农村生活污水的短程氮磷无机化反应器， 其特征在于：所述组合填料区的填料为Ф150mm×80mm的组合填料，所述组合 填料区占所述厌氧池体积的80%。
说明书
一种用于处理农村生活污水的短程氮磷无机化反应器
技术领域
本发明涉及一种用于处理农村生活污水的短程氮磷无机化反应器，属于水处 理与污水资源化利用技术领域。
背景技术
目前，随着国家对污水治理问题的关注不断增加，投入不断加大，污水处理 技术得到了广泛关注，越来越多的技术创新，使得污水处理技术趋于成熟，且在 我国广大农村地方也得到了广泛的推广和使用。目前，国外许多水处理专家正在 积极倡导“就地处理就地回用，实现水平衡和水循环”的污水处理概念。农村生活 污水从处理到资源化的转变，不仅是今后水处理技术发展的必然趋势，也是解决 当前农村生活污水处理中存在问题的有效途径。生活污水中含有的氮、磷对水环 境是一种污染物，但其对农业生产则是必须的营养物质，是一种宝贵的资源，因 此能够将其有效的利用是实现生态农业的重要途径。一体化短程氮磷无机化反应 器能够将有机氮磷无机化，且降低污水中的有机物浓度，但是短程好氧生物滤池 内单一生物填料的使用，存在较多问题。一部分填料有机氮磷无机化效果不好， 一部分填料复氧效果不好，且容易堵塞，一部分填料对有机物去除效果不好。因 此，一种用于提高农村生活污水氮磷无机化效果的组合填料的开发很有必要。
发明内容
发明目的：本发明所要解决的技术问题是提供一种用于处理农村生活污水的 短程氮磷无机化反应器。
发明内容：为了解决上述技术问题，本发明所采用的技术方案为：
一种用于处理农村生活污水的短程氮磷无机化反应器，包括厌氧池和短程好 氧生物滤池，还包括连接管，所述厌氧池依次分为进水区、组合填料区和沉淀区， 所述短程好氧生物滤池依次设有填料区、承托区和出水区，所述填料区依次包括 顶部填料区、中部填料区和底部填料区，其中，所述顶部填料区的填料为煤渣填 料，所述中部填料区的填料为火山岩填料，所述底部填料区的填料为陶粒填料， 所述厌氧池的沉淀区与所述短程好氧生物滤池的顶部填料区通过连接管相连通。
进一步优选，所述填料区总高度为1.0m，所述顶部填料区的高度为0.2m， 所述中部填料区的高度为0.4m，所述底部填料区的高度为0.4m。
进一步优选，所述煤渣填料为粒径6-8mm的煤渣，所述火山岩填料粒径为 3-5mm的火山岩，所述陶粒填料粒径为3-6mm的陶粒。
进一步优选，所述填料区占所述短程好氧生物滤池体积的75%。
进一步优选，所述组合填料区的填料为Ф150mm×80mm的组合填料，所述 组合填料区占所述厌氧池体积的80%。
有益效果：相比于现有技术中好氧生物滤池中都采用单一的填料，本发明短 程好氧生物滤池的填料为煤渣填料、火山岩填料和陶粒填料组成的组合填料，上 部填料区煤渣填料在自然通风充氧的条件下，能够实现短程好氧生物滤池的上部 填料区尽快复氧，提高进水DO浓度，还避免了较高非活性物质在滤池上部的积 累，进而避免了滤池上部堵塞的问题出现;中部填料区火山岩填料能够最大化的 将有机氮转化为氨氮、有机磷转化为磷酸盐，极大的减少了污水中有机物的浓度; 底部填料区陶粒填料能够避免大量的氨氮转化为亚硝氮及硝态氮，避免磷酸盐过 多的被生物膜同化吸收，并保证出水有机物浓度达到所需标准(《农田灌溉水质 标准》(GB5084-2005))。
