申请日2014.12.24
公开(公告)日2015.04.08
IPC分类号C02F1/72
摘要
本发明公开了一种高浓度有机农药废水的超临界水氧化法的处理系统及方法，该系统包括：农药废水供给装置和氧化剂供给装置，分别经管路、高压计量泵以及单向阀通过共用管路连接至热交换器，共用管路上设有压力表和压力变送器;热交换器连接一冷凝器;热交换器出水管连接至反应釜内，反应釜内经循环水管回连接至热交换器内;冷凝器经管路、单向阀连接一气液分离器，气液分离器设有排气管和排液管。通过将农药废水供给装置、氧化剂供给装置、热交换器、冷凝器、反应釜和气液分离器有机连接成处理系统，可以方便控制反应条件实现对农药废水进行超临界水氧化法处理，进而可有效去除农药废水中的高浓度有机物，无需后续处理，出水水质COD可直接达标。

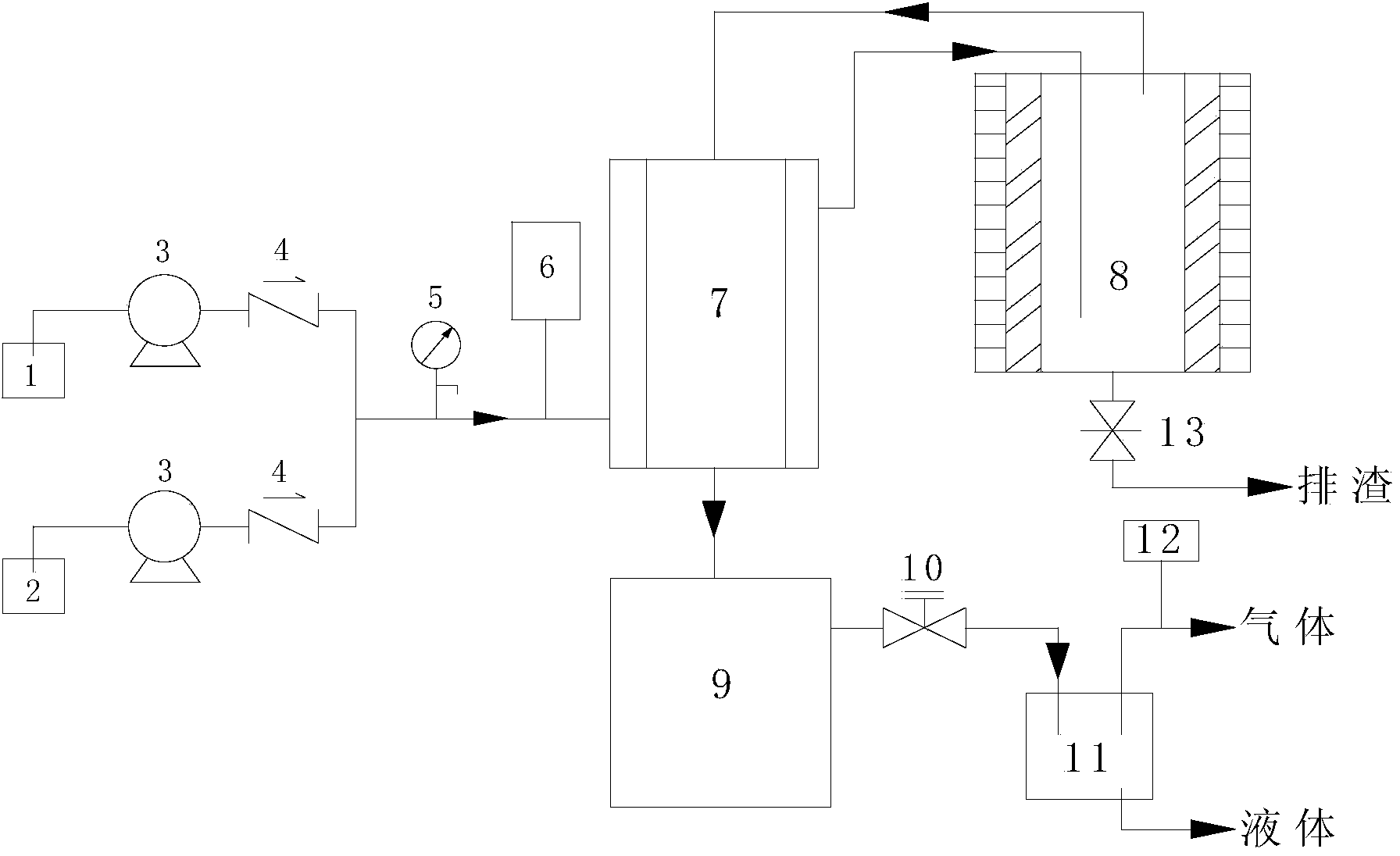

摘要附图
权利要求书
1.一种高浓度有机农药废水的超临界水氧化法的处理系统，其特征在于，包括：
农药废水供给装置和氧化剂供给装置，分别经管路、高压计量泵以及单向阀通过共用 管路连接至热交换器，所述共用管路上设有压力表和压力变送器;
所述热交换器连接一冷凝器;
所述热交换器出水管连接至反应釜内，所述反应釜内经循环水管回连接至所述热交换 器内;
所述冷凝器经管路、单向阀连接一气液分离器，所述气液分离器设有排气管和排液管。
2.根据权利要求1所述的高浓度有机农药废水的超临界水氧化法的处理系统，其特征 在于，所述反应釜外壁设有电热丝和保温材料。
3.根据权利要求1所述的高浓度有机农药废水的超临界水氧化法的处理系统，其特征 在于，所述气液分离器的排气管上设有气体流量计。
4.根据权利要求1所述的高浓度有机农药废水的超临界水氧化法的处理系统，其特征 在于，所述反应釜底部设有排渣管，排渣管上设有放空阀。
5.一种高浓度有机农药废水的超临界水氧化法的处理方法，其特征在于，采用上述 权利要求1至4任一项所述的系统，包括以下步骤：
在温度大于374.3℃，压力大于22.1MPa的超临界状态下，调节包括反应温度、反应压 力、停留时间、过氧量的反应条件，将农药废水与氧化剂按比例由所述处理系统的高压计 量泵打入所述处理系统的热交换器、反应釜进行超临界水氧化法氧化反应，直至出水达标， 即完成处理。
6.根据权利要求5所述的高浓度有机农药废水的超临界水氧化法的处理方法，其特征 在于，所述农药废水与氧化剂打入处理系统的比例为：满足设定过氧量的比例。
7.根据权利要求5或6所述的高浓度有机农药废水的超临界水氧化法的处理方法，其 特征在于，所述过氧量为4或2.5。
8.根据权利要求5所述的高浓度有机农药废水的超临界水氧化法的处理方法，其特征 在于，所述氧化剂采用过氧化氢溶液。
说明书
高浓度有机农药废水超临界水氧化法的处理系统及方法
技术领域
本发明涉及水处理领域，特别是涉及一种高浓度有机农药废水超临界水氧化法的处理 系统及方法。
背景技术
高浓度有机农药废水有机物COD通常在几万毫克每升以上，而有些农药生产废水COD高 达几十万毫克每升以上。农药生产涉及很多有机化学反应，污染物成分复杂，其中不仅含 有原料成分，而且含有很多中间产物甚至副产物;毒性大，难以生物降解，废水中除含有 农药和中间体及许多生物难以降解的物质等典型物质，生物法难以去除。目前对高浓度难 降解农药废水的处理技术主要有焚烧法、化学氧化、电化学氧化、光催化氧化、湿式氧化 法和超临界水氧化法等。其中焚烧法一般适用于超高浓度难降解有机废水的处理，能耗高， 而且产生烟气、飞灰等，产生二次污染。化学氧化、电化学氧化、光催化氧化、湿式氧化 法等与焚烧法相比有较高的能量利用率，但是反应速率慢，反应不完全，产物需要进一步 处理。而目前没有一种能方便控制反应条件对高浓度有机农药废水进行有效处理使出水达 标的系统。
发明内容
基于上述现有技术所存在的问题，本发明提供一种高浓度有机农药废水超临界水氧化 法的处理系统及方法，能解决高浓度农药废水处理存在的二次污染、处理不达标、需后续 处理等问题。
为解决上述技术问题，本发明提供一种高浓度有机农药废水的超临界水氧化法处理系 统，包括：
农药废水供给装置和氧化剂供给装置，分别经管路、高压计量泵以及单向阀通过共用 管路连接至热交换器，所述共用管路上设有压力表和压力变送器;
所述热交换器连接一冷凝器;
所述热交换器出水管连接至反应釜内，所述反应釜内经循环水管回连接至所述热交换 器内;
所述冷凝器经管路、单向阀连接一气液分离器，所述气液分离器设有排气管和排液管。
本发明还提供一种高浓度有机农药废水的超临界水氧化法处理方法，采用本发明所述 的系统，包括以下步骤：
在温度大于374.3℃，压力大于22.1MPa的超临界状态下，调节包括反应温度、反应压 力、停留时间、过氧量的反应条件，将农药废水与氧化剂按比例由所述处理系统的高压计 量泵打入所述处理系统的热交换器、反应釜进行超临界水氧化法氧化反应，直至出水达标， 即完成处理。
本发明的有益效果为：通过将农药废水供给装置、氧化剂供给装置、热交换器、冷凝 器、反应釜和气液分离器有机连接成处理系统，可以方便控制反应条件实现对农药废水进 行超临界水氧化法处理，进而可有效去除农药废水中的高浓度有机物，无需后续处理，出 水水质COD可直接达标。
