申请日2015.01.22
公开(公告)日2015.07.08
IPC分类号B09B3/00
摘要
本实用新型公开了一种废水废料回收系统，其中，该废水废料回收系统包括：过渡斗、平台、砂石清洗机及骨料输送皮带，所述过渡斗安装在所述平台上且位于搅拌站的接料斗下方，所述过渡斗的出料口对准所述砂石清洗机的进料口，所述砂石清洗机的出料口对准所述骨料输送皮带的进料口，所述骨料输送皮带的出料口对准所述搅拌站的配料仓。本实用新型提供的废水废料回收系统能有效解决PC构件生产线的废水废料处理问题。
权利要求书

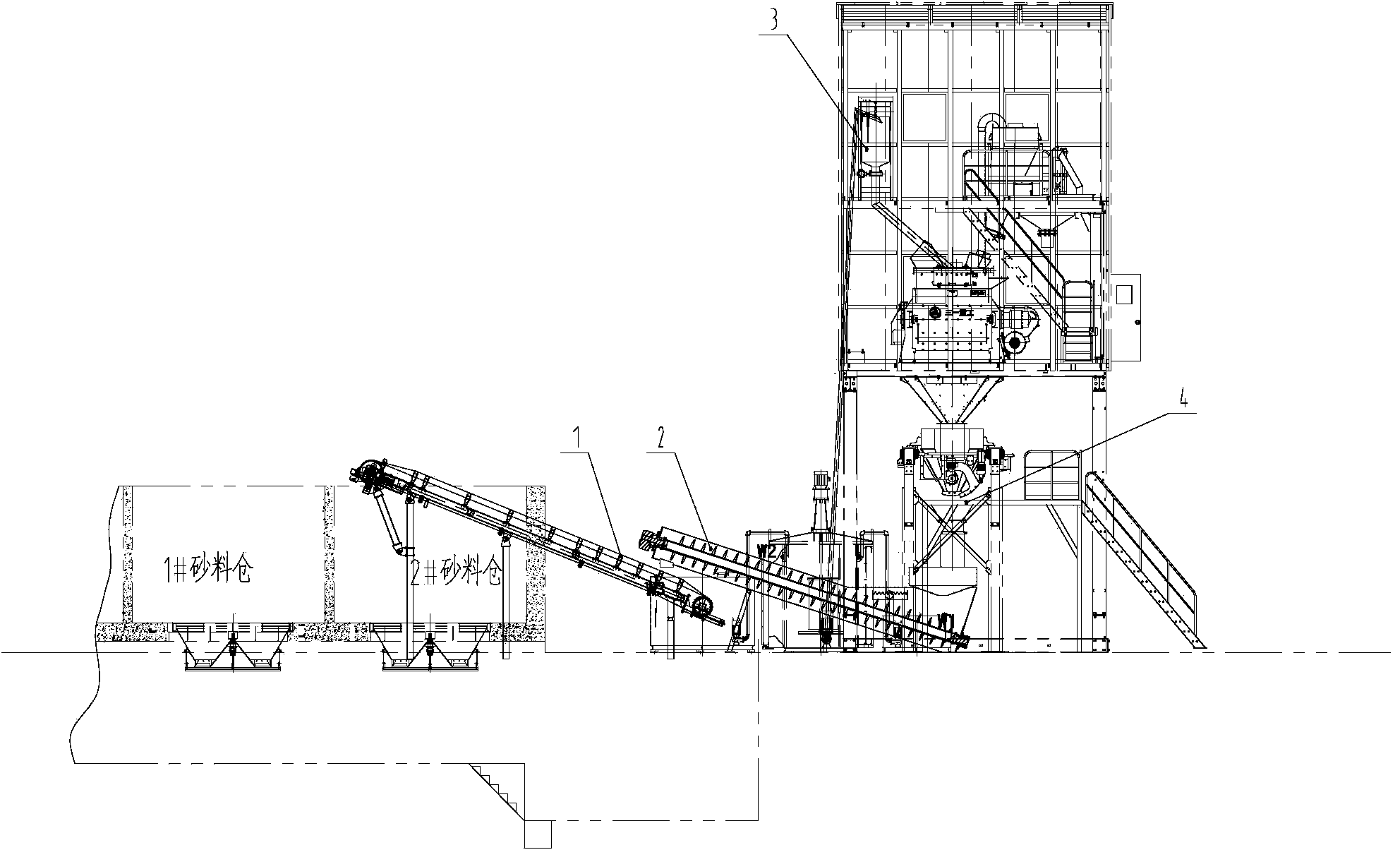

1.一种 废水废料回收系统，其特征在于，包括：过渡斗、平台(4)、砂石 清洗机(2)及骨料输送皮带(1)，所述过渡斗安装在所述平台(4)上且位于 搅拌站的接料斗下方，所述过渡斗的出料口对准所述砂石清洗机(2)的进料口， 所述砂石清洗机(2)的出料口对准所述骨料输送皮带(1)的进料口，所述骨 料输送皮带(1)的出料口对准所述搅拌站的配料仓。
2.根据权利要求1所述的废水废料回收系统，其特征在于，还包括：过渡 水箱(7)，所述砂石清洗机(2)与所述过渡水箱(7)连通。
3.根据权利要求2所述的废水废料回收系统，其特征在于，还包括：潜污 泵及污水箱(6)，所述潜污泵分别连通所述过渡水箱(7)与所述污水箱(6)。
4.根据权利要求3所述的废水废料回收系统，其特征在于，还包括：污水 计量装置(3)，所述潜污泵连通所述污水计量装置(3)，所述污水计量装置(3) 的出料口对准所述搅拌站的接料斗。
5.根据权利要求4所述的废水废料回收系统，其特征在于，还包括清水箱 (5)，所述清水箱(5)与所述潜污泵连通。
6.根据权利要求3-5中任一项所述的废水废料回收系统，其特征在于，还 包括控制模块，所述控制模块与所述潜污泵信号连接。
说明书
废水废料回收系统
技术领域
本实用新型涉及搅拌站领域，特别涉及一种废水废料回收系统。
背景技术
PC(Prefabricated Concrete Structure)即“预制装配式混凝土结构”，是以 预制混凝土构件为主要构件，经装配、连接，结合部分现浇而形成的混凝土结 构。PC构件是以构件加工单位工厂化制作而形成的成品混凝土构件。
随着人们对住宅品质的不断追求，住宅从基本居住功能，发展至外在环境 的舒适，再到内在居住性能质量的提高，都要求实施住宅产业化，而PC住宅 产业化更是中国房地产行业发展的必然趋势，近年来，住宅产业化、节能减排、 质量安全、生态环保等种种建筑新理念为PC构件带来了发展契机，城镇化进 程中的大量基础设施建设，大规模保障房急需标准化、快速建造高质量住宅， 更为PC构件提供了广阔空间。
PC构件的工厂化生产使得传统的混凝土生产设备不能完全满足其生产制 造的需求，相关混凝土配套设施也不能完全发挥辅助功能。传统商品混凝土搅 拌站配备的污水处理系统适合搅拌车清洗后的污水处理，而生产PC构件的成 品混凝土通过轨道输送到生产车间，在此过程中清洗输送斗、搅拌主机的废水、 废料很难通过搅拌车的方式送到污水处理系统中处理。
传统商品混凝土搅拌站建站场地较开阔，周边可利用面积大，污水处理系 统下挖的水池依站而建，而针对预制生产线一般布置在厂房内部或厂房边缘的 特点进行设计布局，结构紧凑，周边可利用面积小，传统的污水处理系统受场 地约束，就近布置比较困难，且预制生产线产生的废水废料不适应直接导入砂 石清洗机，只能在轨道下方导流。
因此，亟待提供一种废水废料回收系统，有效解决PC构件生产线的废水 废料处理问题。
实用新型内容
有鉴于此，本实用新型提出一种废水废料回收系统，有效解决PC搅拌站 废水废料处理的问题。
一方面，本实用新型提供了一种废水废料回收系统，包括：过渡斗、平台、 砂石清洗机及骨料输送皮带，所述过渡斗安装在所述平台上且位于搅拌站的接 料斗下方，所述过渡斗的出料口对准所述砂石清洗机的进料口，所述砂石清洗 机的出料口对准所述骨料输送皮带的进料口，所述骨料输送皮带的出料口对准 所述搅拌站的配料仓。
进一步地，废水废料回收系统还包括：过渡水箱，所述砂石清洗机与所述 过渡水箱连通。
进一步地，所述的废水废料回收系统还包括：潜污泵及污水箱，所述潜污 泵分别连通所述过渡水箱与所述污水箱。
进一步地，所述的废水废料回收系统还包括：污水计量装置，所述潜污泵 连通所述污水计量装置，所述污水计量装置的出料口对准所述搅拌站的接料斗。
进一步地，所述的废水废料回收系统还包括清水箱，所述清水箱与所述潜 污泵连通。
进一步地，所述的废水废料回收系统还包括控制模块，所述控制模块与所 述潜污泵信号连接。
本实用新型提供的废水废料回收系统通过模块化钢结构设计，可在搅拌站 附近组合放置，并随时可以调整位置;无任何下挖基础，可移动的功能部件， 适应不同的场地及工况，场地适应性强;专用的废水废料过渡斗，将PC生产 线废水废料直接导入砂石清洗机，接料方便，无飞溅;分离的骨料自动输送至 配料站，无需铲车来回清理;有效地解决PC搅拌站废水废料处理的问题，践 行节能环保的绿色生产理念。
