申请日2015.01.22
公开(公告)日2015.07.08
IPC分类号C02F3/32; C02F3/34
摘要
本实用新型提供一种水处理用载体，其由具有从载体表面连通至内部的气孔的聚氨酯泡沫构成，所述聚氨酯泡沫，其形状为正方体、长方体或圆柱体，水溶胀后的正方体或长方体的所有边长或水溶胀后的圆柱体直径及高度为8～100mm，水溶胀后的平均气孔尺寸为0.2～2.0mm，水溶胀后的平均气孔数为10～50个/25mm，水溶胀后的气孔间的最小肋壁厚度为0.3mm以下，其体积溶胀率为150～1000%。本实用新型具有优异的水沉降性，表面及载体内部均能吸附固定动植物细胞及微生物，载体单位体积具有较大动植物细胞及微生物保持量。
权利要求书
1.一种 水处理用载体，其由具有从载体表面连通至内部的气孔的聚氨酯泡沫构 成，其特征在于，所述聚氨酯泡沫，其形状为正方体、长方体或圆柱体，水 溶胀后的正方体或长方体的所有边长或水溶胀后的圆柱体直径及高度为8～ 100mm，水溶胀后的平均气孔尺寸为0.2～2.0mm，水溶胀后的平均气孔数为 10～50个/25mm，水溶胀后的气孔间的最小肋壁厚度为0.3mm以下，在以下 式(1)中进行定义的体积溶胀率为150～1000%， 式(1)：体积溶胀率(%)=(水溶胀后的体积/水溶胀前的体积)×100。
2.根据权利要求1所述的水处理用载体，其特征在于，所述体积溶胀率为150～ 500%。
3.根据权利要求1所述的水处理用载体，其特征在于，水溶胀后的所述平均气 孔尺寸在0.5～2.0mm，且所述平均气孔数为15～25个/25mm。
4.根据权利要求1所述的水处理用载体，其特征在于，水溶胀后的所述最小肋 壁厚度为0.1mm以下。
5.根据权利要求1所述的水处理用载体，其特征在于，水溶胀后的正方体或长 方体所有边长或水溶胀后的圆柱体直径及高度为8～50mm。
说明书
水处理用载体
技术领域
本实用新型涉及一种将动植物细胞及微生物结合固定化后使用的多孔质 的水处理用载体。
背景技术
在利用动植物细胞及微生物进行污水处理的污水处理装置中使用有各种 载体。例如，聚丙烯酰胺凝胶载体、聚乙二醇凝胶载体、聚乙烯醇凝胶载体以 及海藻酸凝胶载体等含水凝胶载体(非多孔质)等，是些通过将动植物细胞及 微生物包埋固定在凝胶中而使用的载体。另一方面，还有聚氨酯载体、纤维素 载体、聚丙烯载体、聚乙烯醇缩甲醛载体以及陶瓷载体等多孔质载体(非含水 凝胶)等，是些通过在多孔质表面吸附固定动植物细胞及微生物的表面结合型 载体。
比如，在专利文献1中公开了由热塑性吸水凝胶构成的非多孔质水处理用 载体，但由于其比重较高，因此不适合作为流化床中的水处理用载体。同时， 载体表面难以吸附固定动植物细胞及微生物，且载体整体的表面积较少，因此 载体单位面积上的动植物细胞及微生物的保持量较少。
另外，在专利文献2中公开了一种连续多孔陶瓷载体，其以陶瓷作为基材， 且具有连续形成多个气孔的肋壁(骨架部分)，但由于其比重较高，因此也不 适合用作流化床中的水处理用载体。
此外，在专利文献3中还公开了一种聚氨酯泡沫水处理用载体，其可用于 流化床、固定床，且体积溶胀率在100～150%但不属于水溶胀性。
但该水处理用载体的气孔内部残留有空气，因此存在水沉降性差的缺点。 同时，其未记载有沉降后的载体内部为便于吸附固定动植物细胞及微生物的形 状的相关内容。比如，未明确说明水溶胀后的气孔尺寸、肋壁厚度等有关连通 气孔的具体形状，同时，也根本没有记载具体做成怎样的形状时可作为水处理 用载体才有效果。
也就是说，虽然公开了由聚氨酯泡沫构成的水处理用载体，但还根本没有 公开水沉降性优异，且表面及载体内部均能吸附固定动植物细胞及微生物的水 处理用载体。
现有技术文献
专利文献
专利文献1日本特开平10-136980号公报
专利文献2日本特开平2-39877号公报
专利文献3日本特开2009-220079号公报
本实用新型的目的在于，提供一种水沉降性优异，表面及载体内部均能吸 附固定动植物细胞及微生物，且可使其载体单位体积具有较大动植物细胞及微 生物保持量的水处理用载体。
实用新型内容
为解决上述课题，本实用新型的水处理用载体为一种由水溶胀性聚氨酯泡 沫构成的、具有连通气孔的多孔质载体。
即，本实用新型提供一种由具有以下的体积溶胀率、气孔数以及气孔尺寸 的水溶胀性聚氨酯泡沫构成的水处理用载体。

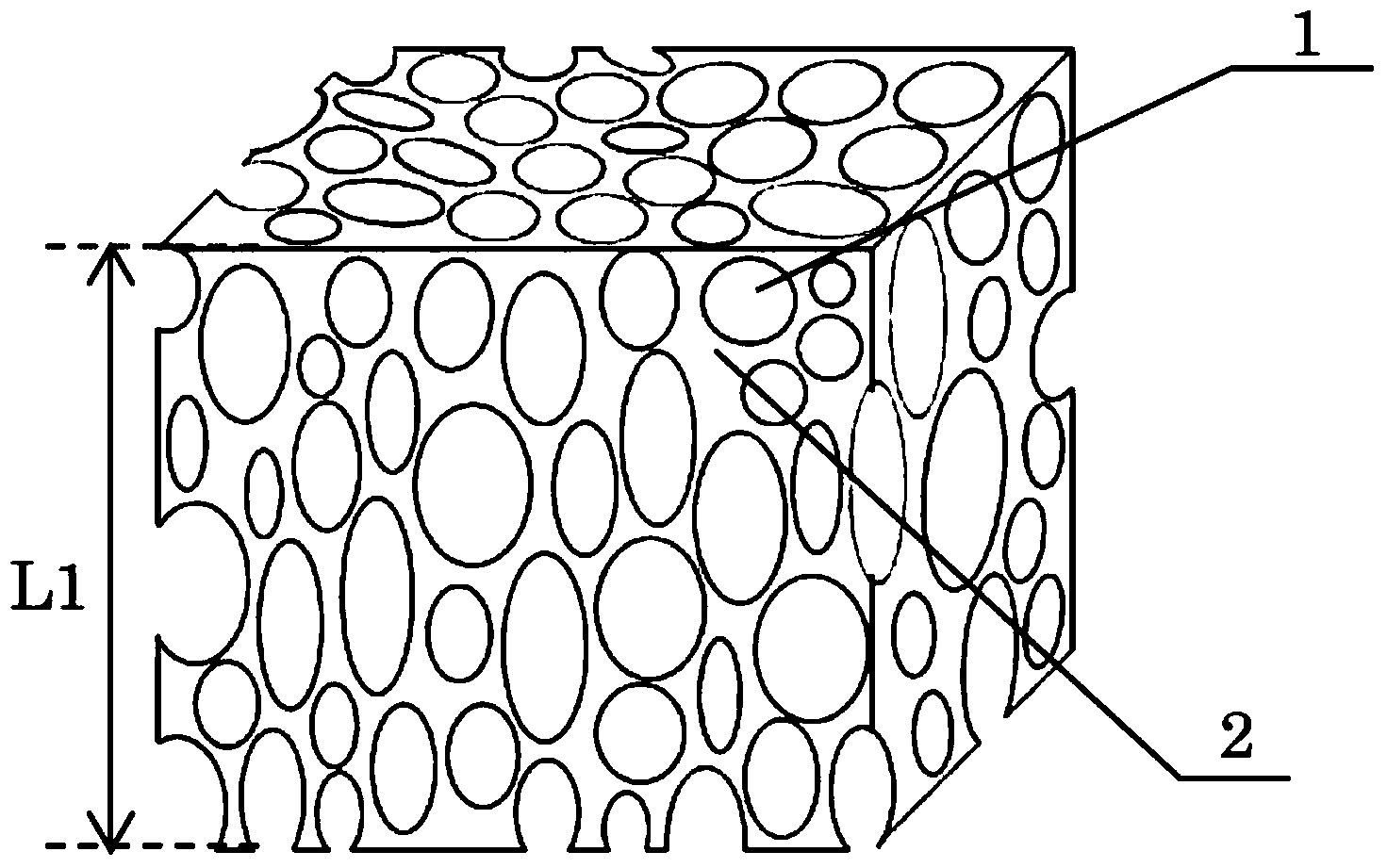

1、一种水处理用载体，其由具有从载体表面连通至内部的气孔的聚氨酯 泡沫构成，其特征在于，所述聚氨酯泡沫，其形状为正方体、长方体或圆柱体， 水溶胀后的正方体或长方体的所有边长或水溶胀后的圆柱体直径及高度为8～ 100mm，水溶胀后的平均气孔尺寸为0.2～2.0mm，水溶胀后的平均气孔数为10～ 50个/25mm，水溶胀后的气孔间的最小肋壁厚度为0.3mm以下，在以下式(1) 中进行定义的体积溶胀率为150～1000%，
式(1)：体积溶胀率(%)=(水溶胀后的体积/水溶胀前的体积)×100。
2、在上述水处理用载体中，所述体积溶胀率为150～500%。
3、在上述水处理用载体中，水溶胀后的所述平均气孔尺寸在0.5～2.0mm， 且所述平均气孔数为15～25个/25mm。
4、在上述水处理用载体中，水溶胀后的所述最小肋壁厚度为0.1mm以下。
5、在上述水处理用载体中，水溶胀后的正方体或长方体所有边长或水溶 胀后的圆柱体直径及高度为8～50mm。
本实用新型的水溶胀性聚氨酯泡沫，作为水处理用载体，其具有优异的水 沉降性，其表面及载体内部均能吸附固定动植物细胞及微生物，且可使其载体 单位体积具有较大动植物细胞及微生物保持量。
本实用新型的由聚氨酯泡沫构成的水处理用载体通过基材自身含水便可 产生水溶胀，气孔内部空间变得宽阔。宽阔的空间里水进入后，气孔内部的空 气依靠水压可高效地被排出，因此本实用新型的水处理用载体拥有优异的水沉 降性。另外，气孔内部空间不仅宽阔，同时还是连通气孔，因此本实用新型的 水处理用载体同时拥有优异的透水性。由于透水性的提高，液体能够流畅地通 过连通气孔内部，从而使本实用新型的水处理用载体能够将动植物细胞及微生 物吸附固定至载体内部。
