申请日2015.02.10
公开(公告)日2015.07.08
IPC分类号C02F9/02
摘要
本实用新型公开了一种钢铁工业废水综合处理系统，其特征在于：包括依次连接的收集池、格栅井、隔油池、气浮分离设备、调节池、陶瓷膜分离设备，所述的陶瓷膜分离设备产水出口连接纳滤膜分离设备、纳滤膜分离设备产水出口连接反渗透膜分离设备;还包括一浓水收集池，所述的纳滤膜分离设备的浓水出口和反渗透膜分离设备的浓水出口连接浓水收集池;所述的浓水收集池设有一回流管道连接陶瓷膜分离设备。本实用新型所述将钢铁工业废水依次经过隔油池、气浮分离设备和纳滤膜分离设备处理，可以有效去除废水中的油脂，防止了后去纳滤膜和反渗透膜被有机物污染、堵塞等问题，减少了膜清洗次数，并且具有处理成本低、水回用率高等优点。
权利要求书
1.一种钢铁工业废水综合处理系统，其特征在于：包括依次连接的收集池、格栅井、隔油池、气浮分离设备、调节池、陶瓷膜分离设备，所述的陶瓷膜分离设备产水出口连接纳滤膜分离设备、纳滤膜分离设备产水出口连接反渗透膜分离设备;还包括一浓水收集池，所述的纳滤膜分离设备的浓水出口和反渗透膜分离设备的浓水出口连接浓水收集池;所述的浓水收集池设有一回流管道连接陶瓷膜分离设备;所述的陶瓷膜分离设备中的陶瓷膜孔径为20nm-200nm，所述的纳滤膜分离设备中的纳滤膜截留分子量为150-300Dal。
2.根据权利要求1所述的一种钢铁工业废水综合处理系统，其特征在于：所述的陶瓷膜孔径为50-100nm。
3.根据权利要求1所述的一种钢铁工业废水综合处理系统，其特征在于：所述的纳滤膜分离设备中采用的纳滤膜为卷式纳滤膜。
4.根据权利要求1所述的一种钢铁工业废水综合处理系统，其特征在于：所述的反渗透膜分离设备中采用的反渗透膜为卷式反渗透滤膜。
说明书
一种钢铁工业废水综合处理系统
技术领域
本实用新型涉及废水处理领域，特别涉及一种钢铁工业废水综合处理系统。
背景技术
由于钢铁企业有连铸、热轧、冷轧等程序单元，经由上述单元排出混合的废水具有水质波动大，含油量高，且溶解固体含量高等特点。现有技术中，钢铁企业综合废水经排放处理 (经物化法处理 )回用废水油含量仍在0.8-4mg/L，COD在15-40mg/L。现有技术中，国内钢铁企业有采用“超滤+反渗透”双膜联用的工程实例，但从实际工程案例的运行效果看，由于企业对含油废水处理经验不足，对废水无预处理过程，因此普遍存在反渗透膜容易出现有机物污染、易堵塞及清洗困难等问题，主要原因是废水含有油和COD。
发明内容
针对上述问题，本实用新型的目的在于提供处理效果好，能够有效防止反渗透膜污染及产水可以回用的钢铁工业废水综合处理系统。

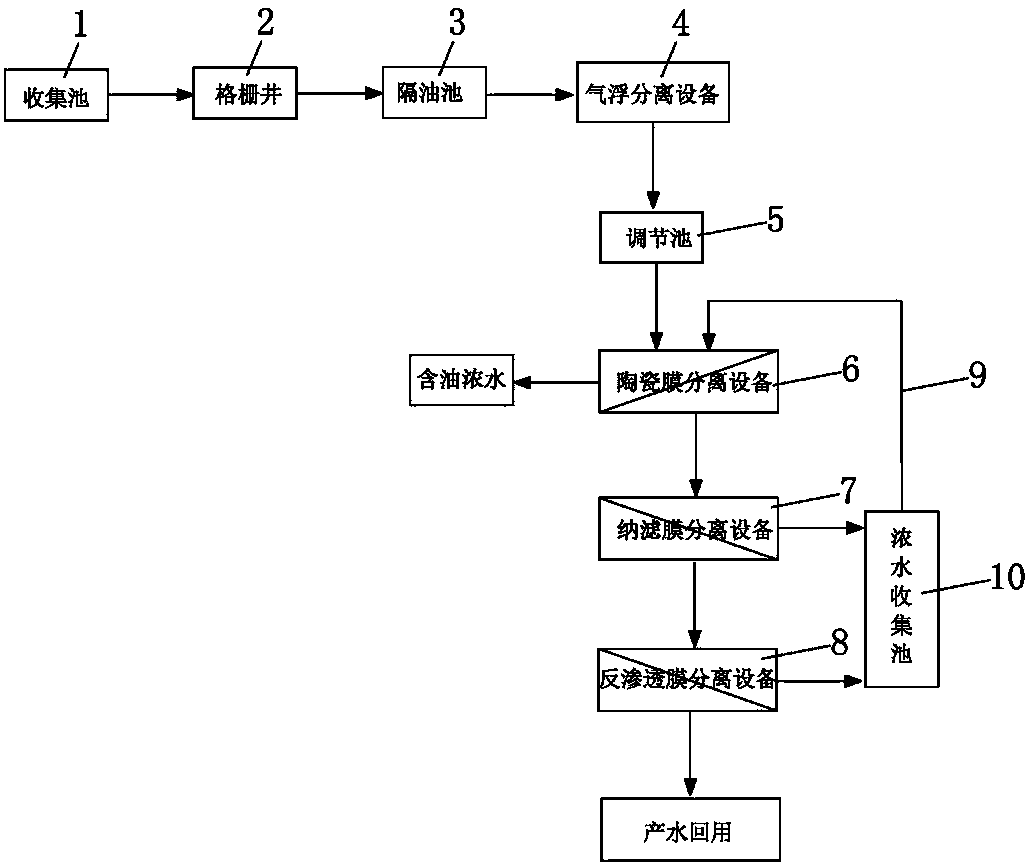

为达到上述目的，本实用新型所提出的技术方案为：一种钢铁工业废水综合处理系统，其特征在于：包括依次连接的收集池、格栅井、隔油池、气浮分离设备、调节池、陶瓷膜分离设备，所述的陶瓷膜分离设备产水出口连接纳滤膜分离设备、纳滤膜分离设备产水出口连接反渗透膜分离设备;还包括一浓水收集池，所述的纳滤膜分离设备的浓水出口和反渗透膜分离设备的浓水出口连接浓水收集池;所述的浓水收集池设有一回流管道连接陶瓷膜分离设备;所述的陶瓷膜分离设备中的陶瓷膜孔径为20nm-200nm，所述的纳滤膜分离设备中的纳滤膜截留分子量为150-300Dal。
优选的，所述的陶瓷膜孔径为50-100nm。
进一步，所述的纳滤膜分离设备中采用的纳滤膜为卷式纳滤膜。
进一步，所述的反渗透膜分离设备中采用的反渗透膜为卷式反渗透滤膜。
采用上述技术方案，本实用新型所述的钢铁工业废水综合处理系统，将钢铁工业废水依次经过隔油池、气浮分离设备和纳滤膜分离设备处理，可以有效去除废水中的油脂，防止了后去纳滤膜和反渗透膜被有机物污染、堵塞等问题，减少了膜清洗次数，并且具有处理成本低、水回用率高等优点。
