申请日2015.03.03
公开(公告)日2015.09.30
IPC分类号G05B19/05; C02F3/00
摘要
本实用新型涉及一种精确控制处理后的污水排放的系统，所述的系统包括一体化反应池、浊度仪以及上位机;所述的一体化反应池设置有数个浑水闸门和数个清水闸门;且所述的浑水闸门上设置有浊度仪，所述的浊度仪与所述的上位机相通信，所述的上位机与所述的清水闸门以及所述的浑水闸门相连接。采用该种结构的精确控制处理后的污水排放的系统，提高了在线检测的精度、提高了污水处理达标排放率，减轻人力了管理成本，提高了管理效率等实绩，满足了排放要求，处理效果好，运行费用低，调节更灵活，控制精度高，性能可靠，应用范围广泛。
摘要附图
权利要求书
1.一种精确控制处理后的污水排放的系统，其特征在于，所述的系统包括一体化反应池、 浊度仪以及上位机;所述的一体化反应池设置有数个浑水闸门和数个清水闸门;且所述的浑 水闸门上设置有浊度仪，所述的浊度仪与所述的上位机相通信，所述的上位机与所述的清水 闸门以及所述的浑水闸门相连接。
2.根据权利要求1所述的精确控制处理后的污水排放的系统，其特征在于，所述的一体 化反应池包括四组反应池，且所述的四组反应池独立运行;每组反应池中横向并联设置有三 条标准的unitank子系统，且每条unitank子系统互不联通;unitank子系统中纵向并列设置有 三格水池，且使得一组反应池中具有九格水池，所述的九格水池的周围设置有集水渠，且使 得第二条unitank子系统中的中间一格水池不与所述的集水渠直接联通;每组反应池设置有两 组闸门，且每组闸门包括一个浑水闸门与一个清水闸门，所述的集水渠与所述的清水闸门和 所述的浑水闸门相连接。
3.根据权利要求2所述的精确控制处理后的污水排放的系统，其特征在于，与所述的集 水渠直接联通的八格水池的靠近所述的集水渠的格边上设置有斜管，且所述的八格水池中设 置有固定堰出水槽和剩余污泥收集槽。
4.根据权利要求3所述的精确控制处理后的污水排放的系统，其特征在于，所述的固定 堰出水槽的槽沿为锯齿形槽沿。
5.根据权利要求2所述的精确控制处理后的污水排放的系统，其特征在于，所述的清水 闸门与所述的浑水闸门均为闸板，所述的闸板与所述的上位机相连接。
6.根据权利要求1所述的精确控制处理后的污水排放的系统，其特征在于，所述的一体 化反应池的池底设置有曝气扩散装置以及水下搅拌器。
说明书
精确控制处理后的污水排放的系统
技术领域
本实用新型涉及机械控制领域，尤其涉及污水处理，具体是指一种精确控制处理后的污 水排放的系统。
背景技术
一、国内外环保行业体制与污水处理(厂)运管现状
当前时代，随着人类社会的不断发展，城市规模的不断扩大，城市的用水量和排水量都 在不断增加，加剧了用水的紧张和水质的污染，环境问题日益突出，由此造成的水危机与环 境生态污染、环保治理设施管理失控已经成为社会经济发展的重要制约因素。
目前，环境保护被确立为我国的一项基本国策之一，近年来呈现出蓬勃发展之势，而环 境科学与工程的许多热点和重点领域更是国内众多学者、科研人员及工程技术人员关注的对 象，我国污水处理事业在改革开放的近二十多年来也取得了迅速的发展，通过环保工作者的 不懈努力，许多污水处理方面的新技术、新工艺、新设备、新材料在我国得到了应用，其中 在污水处理工艺技术方面“活性污泥法”工艺发展迅速，近年来已成为我国污水处理的主导 工艺，取得了许多研究成果和丰富的工程应用及运行管理经验。
但由于技术、经济、管理条件的限制，许多污水均未能做到100%的达标排放，随着水环 境的污染日趋严重，国家“十二五”期间，国务院连续发布了三个文件，“国务院关于加强环 境保护重点工作意见(国发【2011】35号)”、“国务院关于印发国家环境保护“十二五”规 划的通知(国发【2011】42号)、“国务院关于引发“十二五”节能减排综合性工作方案的通 知，基于为深入贯彻落实科学发展观，提高生态文明，全面提高环境保护监督管理水平，加 强主要污染物总量减排，对现有污水处理厂进行升级改造，强化设施运行监管，依法处置环 境污染和生态破坏事件，深化重点领域污染综合防治，实施水源地环境整治、恢复和建设工 程，提高水质达标率;规划通知(国发【2011】42号)主要目标要求城镇环境基础设施的建 设和运行水平得到提升，水质大幅度提高，着力削减化学需氧量(CODcr)和氨氮排放量。提 升城镇污水处理水平，到2015年底，实现新增污水日处理能力4200万吨，污水处理设施负 荷率提高到80%以上，城市污水处理率达到85%。加强污水处理设施运行和污染物削减评估 考核，推进城市污水处理厂监控平台建设。部门协同推进环境保护，住房城乡建设部门要加 强城乡污水设施的建设和运营管理;节能工作方案的通知中，要求因地制宜推进低成本、易 维护的污水处理设施建设，强化节能减排监督检查加快制定城镇排水与污水处理条例，加强 重点污染源和治理设施运行监管，适时发布主要污染物超标严重的国家重点环境监控企业名 单，加强城市污水处理厂监控平台建设，提高污水收集率，做好运行和污染物削减评估考核， 考核结果作为核拨污水处理费的重要依据。
另当前正在实施的最新的《中华人民共和国环境保护法》中，关于总则的要求、监督与 管理、保护和改善环境、防止污染和其他公害、信息公开和公众参与、法律责任等对排污企 业和治污企业的规定已经奏响了历史的最强音。
鉴于以上所述，我国迫切需要一批能满足排放要求、处理效果好、运行费用低、调节更 灵活、控制精度高、性能可靠的污水处理新技术和新工艺，以及更好的便于运行管理控制的 创新辅助新技术。
从实际操作来看，国家为了防治环境污染，维护生态平衡，保护人群健康，对环境工作 中需要统一的各项技术规范和技术要求做出了一系列的规定和标准，具有法规的约束性，是 环境保护法所赋予的，从一系列的环境标准工作的历史沿革至今，确立了“超标即违法”的 思想。在环境标准的实施监督方式中，标准实施的监督可分为自我监督和管理监督。
管理性监督主要由各级环保行政主管部门负责，体现对标准实施的监察与督导。其基本 出发点是“达标“，采用的手段一般为监督性检测和检查、抽查。对环境质量标准的实施监 督，一般为固定采样点位、固定频率的例行监测，以相应标准进行质量评定。对排放标准的 实施监督，往往采用抽样测试检查制度，对排污单位的排污行为以相应标准进行判定。方法、 样品标准一般通过监测质量控制考核活动监督检查。
自我监督主要由排污单位及其主管部门承担，其基本出发点主要是“达到标准规定要求”。 但是，总体来说，环境标准实施监督系统应形成归口管理——实施——自我监督——管理性 监督的运行机制。
二、上海石洞口城市污水厂污水处理系统设施的特点
上海石洞口城市污水处理厂为上海市现有54家城镇城市污水处理厂之一，也是国内领先 的大型城市污水处理厂。是经过通过多方案比较，污水处理选用技术先进、自动化程度高、 操作管理方便、运行成本低廉、处理效果稳定、工程占地省的一体化活性污泥法工艺。经过 11年来的工艺总调试、优化和生产运行的实践表明，该厂的一体化活性污泥法工艺系统 (unitank工艺)已成为一个高效、经济、灵活和成熟的污水处理工艺。上海石洞口城市污水 处理厂运行管理方面自我监控力量较强，具有一定水平的先进仪器、设备、人员、长期以来， 对本系统的运行积累了大量资料、数据、经验。
一体化活性污泥法(unitank)工艺整合了SBR(序批式处理，)法和传统活性污泥法(连 续流处理)的特点，它是SBR法的又一种变型和发展，集合了SBR和传统活性污泥法的优 点，一体化设计，不仅具有SBR系统的主要特点，还可以像传统活性污泥法那样在恒定水位 下连续流运行。

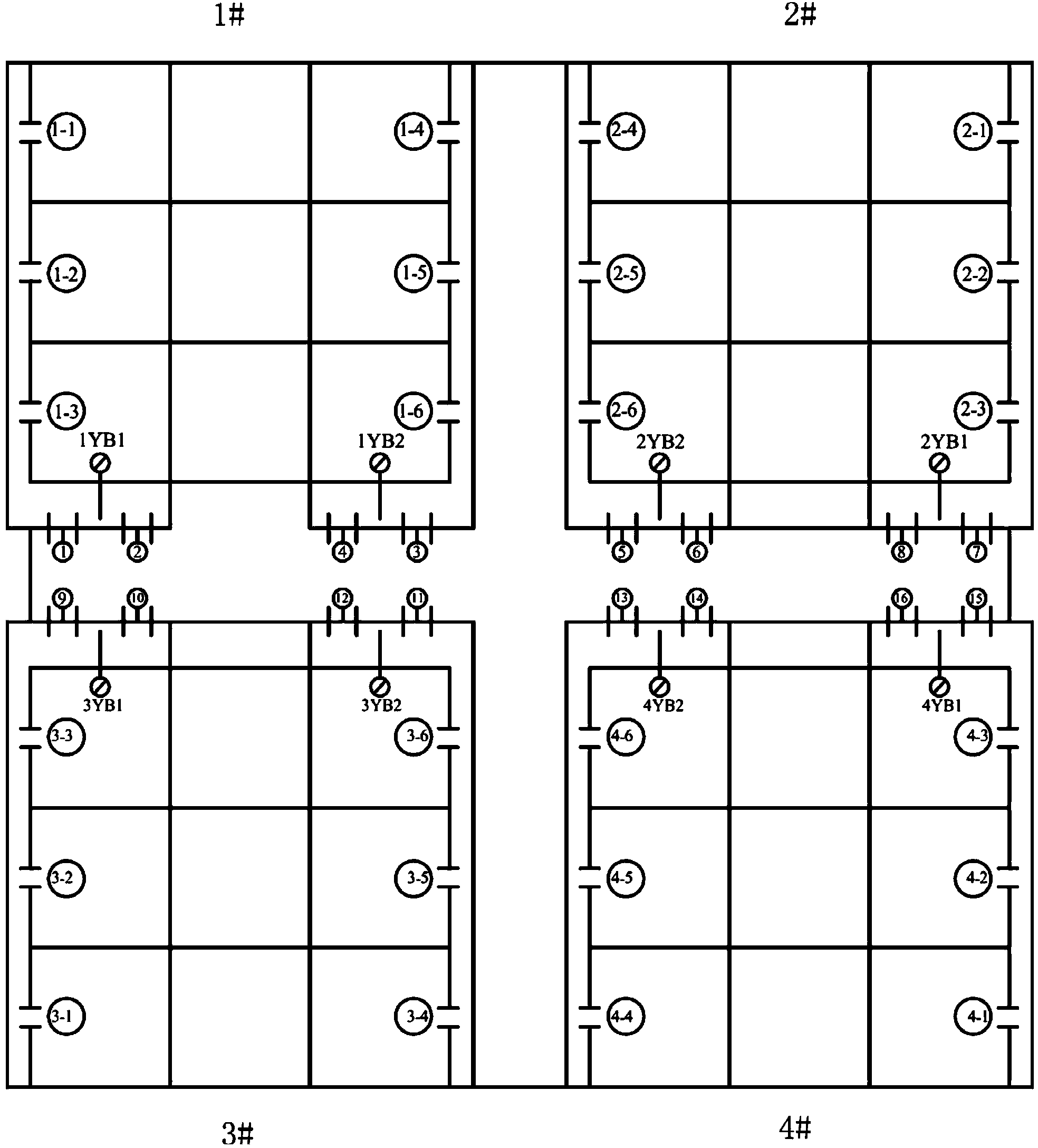

请参阅图1所示，为现有技术中一体化反应池的结构示意图。从该工艺设施的基本构造 上来看，一体化反应池分为4组独立的反应池，可以单独运行。每组分为3条，相互并列、 互不连通;每条分为三格，构成一个最基本的处理系统，三格水池设置进水口、底部均布置 曝气扩散装置和水下搅拌器，两边格上部布置斜管、固定堰出水槽和底部布置剩余污泥收集 排放口，每池设一台剩余污泥泵、两侧各设置一只冲洗电磁阀门和浑水和清水出水闸门。由 于都设有曝气系统，三池都有进水口，可分时序分别进入三只矩形中任意一只池，连续进水; 中间池作为反应池，外侧的两池设有固定出水堰及剩余污泥排放口，交替作为反应池和沉淀 池，连续出水，间歇排泥;各池按周期交替运行方式运行。
这样来看，与传统活性污泥法一样，unitank系统是连续进水运行的，但是unitank的单 个池子是按一定的周期运行的。之所以unitank能够在恒定水位下连续运行，从整个系统来看， 它已经不属于SBR了，更加接近于传统的活性污泥法。这是unitank工艺最为显著的一个特 点。
unitank在恒定水位下交替运行，出水采用固定堰，而不是调节排水高度的滗水器，在任 何一刻，总有一个池子做为沉淀池，这个沉淀池相当于平流式沉淀池，上个阶段进水曝气状 态的混合液进入出水收集槽，并淹没固定堰，大量的活性污泥会在出水收集槽内沉淀存留， 并不能沉淀到池底。这是unitank的第二个特点;
石洞口污水处理厂是属于标准的unitank系统，是有三个正方形池所组成，弥补了单个反 应器完全混合的缺点，这是unitank系统的第三个特点。
基于上述国内外环保行业体制与污水处理(厂)运管现状，和石洞口城市污水厂污水处 理系统设施独特的特点。对于城镇污水处理厂所担负的职责和使命，任重道远，甚至对于每 一座已建成并投入运行的任何一家污水处理厂而言，正常运行和非正常运行时，其处理后尾 水不能保证全时段连续100%的稳定达标的现象是俱在的，有些是运行管理水平的不足，有些 是工艺系统自身的缺陷，有些是受限于系统自身的内部干扰因素。总之，正式在这样形势严 峻、管理复杂、技术受限、管控严格的大背景大，如何利用科技创新的手段和管理创新技术 提高污水厂运管水平，确保污水处理厂净化后尾水外排100%达标的刚性任务，即是摆在整个 污水处理乃至环保产业的一个行业性难题。
实用新型内容
本实用新型的目的是克服了上述现有技术的缺点，提供了一种能够满足排放要求、处理 效果好、运行费用低、调节更灵活、控制精度高、性能可靠的精确控制处理后的污水排放的 系统。
为了实现上述目的，本实用新型的精确控制处理后的污水排放的系统具有如下构成：
该精确控制处理后的污水排放的系统，其主要特点是，所述的系统包括一体化反应池、 浊度仪以及上位机;所述的一体化反应池设置有数个浑水闸门和数个清水闸门;且所述的浑 水闸门上设置有浊度仪，所述的浊度仪与所述的上位机相通信，所述的上位机与所述的清水 闸门以及所述的浑水闸门相连接。
进一步地，所述的一体化反应池包括四组反应池，且所述的四组反应池独立运行;每组 反应池中横向并联设置有三条标准的unitank子系统，且每条unitank子系统互不联通;unitank 子系统中纵向并列设置有三格水池，且使得一组反应池中具有九格水池，所述的九格水池的 周围设置有集水渠，且使得第二条unitank子系统中的中间一格水池不与所述的集水渠直接联 通;每组反应池设置有两组闸门，且每组闸门包括一个浑水闸门与一个清水闸门，所述的集 水渠与所述的清水闸门和所述的浑水闸门相连接。
更进一步地，与所述的集水渠直接联通的八格水池的靠近所述的集水渠的格边上设置有 斜管，且所述的八格水池中设置有固定堰出水槽和剩余污泥收集槽。
再进一步地，所述的固定堰出水槽的槽沿为锯齿形槽沿。
更进一步地，所述的清水闸门与所述的浑水闸门均为闸板，所述的闸板与所述的上位机 相连接。
进一步地，所述的一体化反应池的池底设置有曝气扩散装置以及水下搅拌器。
采用了该实用新型中的精确控制处理后的污水排放的系统，与现有技术相比，具有以下 优点：
(1)浊度仪在本污水处理系统中的浊度值在线检测精度很高，使用效果较好;
(2)安装方面也采用了巧妙的挂扣自锁的考虑，仪表水下部分的组件维护极为方便;
(3)植入自动控制系统后，在线精确自动追踪锁定浑水的排放时间和清水的排放时间最 佳分界点;可有效的调节浑水排放闸门及清水排放闸门的切换，为处理后尾水的达标排放提 供更加可靠、更加精确、更加高效的控制保证;
(4)提高了污水处理达标排放率;
(5)以及减轻人力了管理成本、提高了管理效率等实绩。
