申请日2015.03.03
公开(公告)日2015.08.26
IPC分类号C05F7/00; C02F11/00
摘要
本实用新型属于造纸污泥处理技术领域，具体涉及一种造纸污泥回收利用系统。该系统包括依次连接的污泥池、污泥泵、振动筛、混合池、储泥池、脱水设备、纤维回收机和气浮机;所述的混合池还依次连接有药剂泵和药剂池，所述的储泥池内还设有搅拌机;所述的脱水设备设有滤饼出口，纤维回收机设有出料口,气浮机设有清水出口。该系统把造纸污泥经过化学处理和脱水处理，最后成为泥饼排出。泥饼可作为农用肥使用。经过纤维回收机获得的纤维杂质也可以用来进行纸张的生产的浆料;通过气浮机处理获得的清水可以经过清水出口排出，进行造纸工业利用，节约生产成本。这既可以解决废料问题，又可以创造可观的经济效益，节能环保。

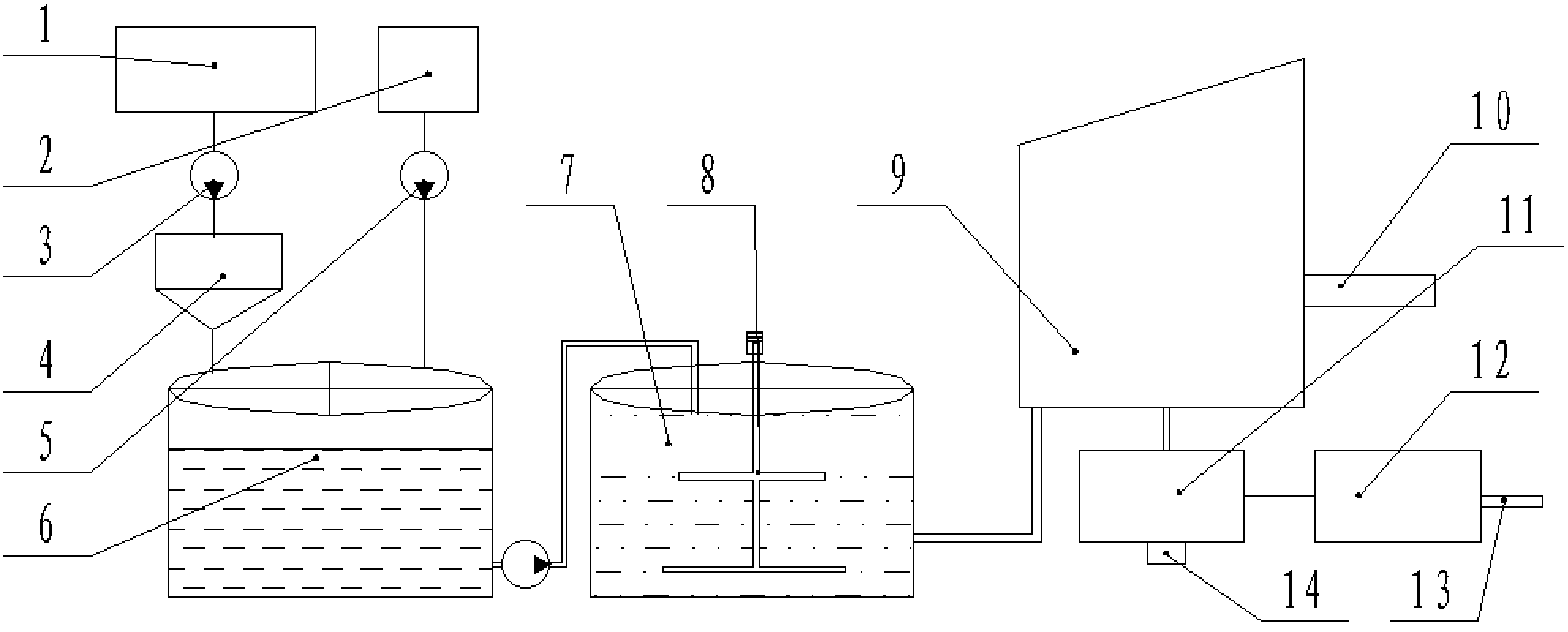

摘要附图
权利要求书
1.一种造纸污泥回收利用系统，其特征在于,包括依次连接的污泥池(1)、 污泥泵(3)、振动筛(4)、混合池(6)、储泥池(7)、脱水设备(9)、纤维回收机(11) 和气浮机(12);所述的混合池(6)还依次连接有药剂泵(5)和药剂池(2)，所述的 储泥池(7)内还设有搅拌机(8);所述的脱水设备(9)设有滤饼出口(10)，纤维回 收机(11)设有出料口(14),气浮机(12)设有清水出口(13)。
2.根根据权利要求1所述的造纸污泥回收利用系统，其特征在于：所述脱 水设备(9)为离心脱水机或压滤机。
3.根根据权利要求1所述的造纸污泥回收利用系统，其特征在于：所述混 合池(6)内还设有循环泵。
说明书
造纸污泥回收利用系统
技术领域
本实用新型属于造纸污泥处理技术领域，具体涉及一种造纸污泥回收利用 系统。
背景技术
随着造纸产业的发展和污染防治设施的建设，造纸废水经治理设施处理后 产生的污泥成为新的污染源。这些污泥仅有部分得到综合利用外，其余均为卫 生填埋处理，每年需大量的填埋土地，既浪费土地资源，还会产生二次污染。 对国家经济造成不可估计的损失，同时也是对资源的一种巨大浪费。造纸污泥 属于生物固体废弃物，它既含有大量的纤维素类有机质和氮、磷、钾等植物养 分，又含有微量重金属和病原菌。根据这一特性，可将造纸污泥变成农用肥和 造纸原料加以回收利用，这样能给企业带来可观的经济效益并产生良好的环境 效益。
实用新型内容
本实用新型针对现有技术的不足,提供了一种造纸污泥回收利用系统。该系 统成本低，合理的利用白水，到达节能环保的目的。
本实用新型的技术方案是这样实现的：一种造纸污泥回收利用系统包括依 次连接的污泥池、污泥泵、振动筛、混合池、储泥池、脱水设备、纤维回收机 和气浮机;所述的混合池还依次连接有药剂泵和药剂池，所述的储泥池内还设 有搅拌机;所述的脱水设备设有滤饼出口，纤维回收机设有出料口,气浮机设 有清水出口。
较优的，所述脱水设备为离心脱水机或压滤机。
较优的，所述混合池内还设有循环泵。
本实用新型解决了背景技术中存在的缺陷,具有以下有益效果：
本实用新型提供的造纸污泥回收利用系统，造纸污泥经过化学处理和脱水 处理，最后成为泥饼排出。泥饼可作为农用肥使用，例如风干后直接作为土壤 改良剂使用;泥饼堆肥后作为土壤改良剂使用或是泥饼堆肥二次加工成有机复 合肥使用。经过纤维回收机获得的纤维杂质也可以用来进行纸张的生产的浆料; 通过气浮机处理获得的清水可以经过清水出口排出，进行造纸工业利用，节约 生产成本。这既可以解决废料问题，又可以创造可观的经济效益，节能环保。
