申请日2015.03.03
公开(公告)日2015.09.16
IPC分类号C02F9/14
摘要
本实用新型提出的一种CIT医院污水处理系统，包括沉淀池、生化池、砂滤池、紫外灭菌装置、输送泵、射流器、气液混合管;沉淀池出口与输送泵进口之间通过管路连接，输送泵出口与射流器进口之间通过管路连接，射流器出口通过气液混合管与生化池进口连接，生化池出口与砂滤池进口之间通过管路连接，砂滤池出口与紫外灭菌装置进口之间通过管路连接，紫外灭菌装置出口为处理水排放口;生化池内安装有支架，所述支架上均匀分布有生化填料。本实用新型提出的CIT医院污水处理系统，对医院污水的治理效果好，其治理周期短，处理后的医院污水满足排放标准。

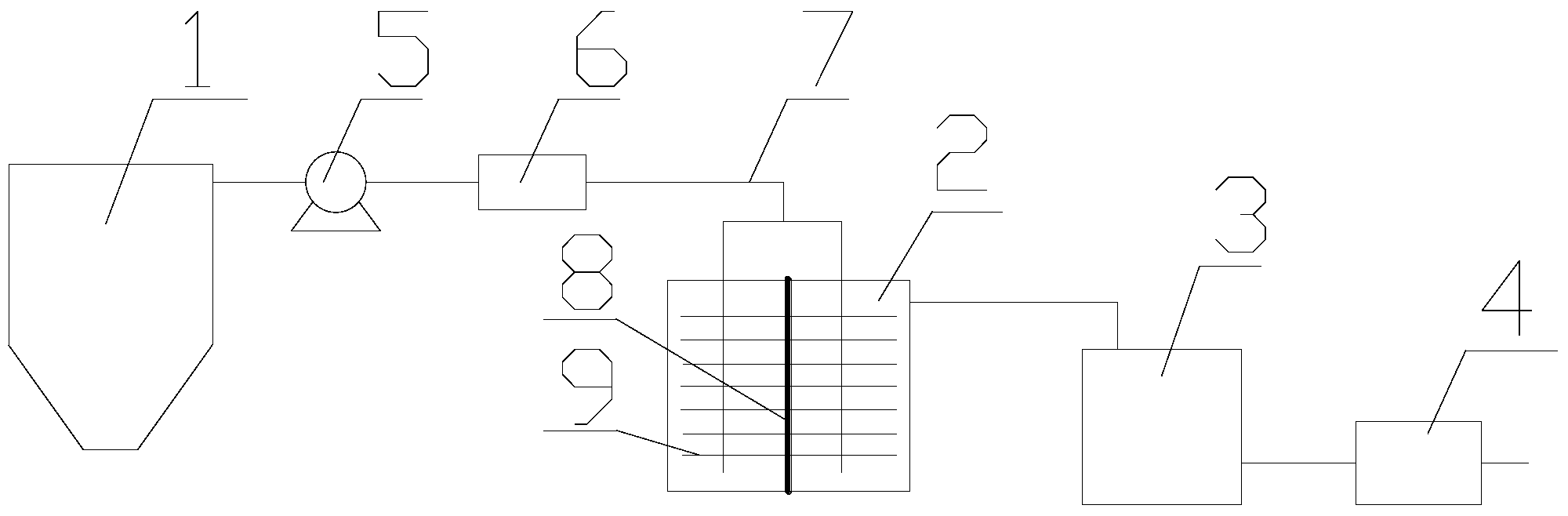

摘要附图
权利要求书
1.一种CIT医院污水处理系统，其特征在于，包括沉淀池(1)、生化池(2)、 砂滤池(3)、紫外灭菌装置(4)、输送泵(5)、射流器(6)、气液混合管(7);
沉淀池(1)出口与输送泵(5)进口之间通过管路连接，输送泵(5)出口 与射流器(6)进口之间通过管路连接，射流器(6)出口通过气液混合管(7) 与生化池(2)进口连接，生化池(2)出口与砂滤池(3)进口之间通过管路连 接，砂滤池(3)出口与紫外灭菌装置(4)进口之间通过管路连接，紫外灭菌 装置(4)出口为处理水排放口;
生化池(2)内安装有支架(8)，支架(8)上均匀分布有生化填料(9)。
2.根据权利要求1所述的CIT医院污水处理系统，其特征在于，气液混合 管(7)包括一根主管道、多跟支路管道，其中，主管道与射流器(6)连通， 任一支路管道一端与主管道连通且其另一端伸入生化池(2)内。
3.根据权利要求2所述的CIT医院污水处理系统，其特征在于，所述支路 管道均与主管道之间可拆卸连接。
4.根据权利要求1所述的CIT医院污水处理系统，其特征在于，沉淀池(1) 内设有加药箱,所述加药箱内填充有絮凝剂。
5.根据权利要求1所述的CIT医院污水处理系统，其特征在于，沉淀池(1) 底部设有排污口。
6.根据权利要求1所述的CIT医院污水处理系统，其特征在于，支架(8) 为具有网孔的框架结构。
说明书
CIT医院污水处理系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种CIT医院污水处理系统。
背景技术
医院污水主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术 室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细 菌、病毒，具有传染性，可以诱发疾病或造成伤害;并且，医院污水中含有酸、 碱、悬浮固体、BOD、COD和动植物油等有毒、有害物质，危害人体健康并对环 境造成危害。传统的医院的污水的处理方式主要是单纯的通过化学消毒剂和氯 制品处理污水，这些污水处理方式比较简单，处理的效果不甚理想，处理完成 之后的水质也很难达到排放标准，且处理周期较长。
实用新型内容
为了解决背景技术中存在的技术问题，本实用新型提出了一种CIT医院污 水处理系统，其处理周期短、处理效果好，处理后的医院污水的水质满足排放 标准。
本实用新型提出的一种CIT医院污水处理系统，包括沉淀池、生化池、砂 滤池、紫外灭菌装置、输送泵、射流器、气液混合管;
沉淀池出口与输送泵进口之间通过管路连接，输送泵出口与射流器进口之 间通过管路连接，射流器出口通过气液混合管与生化池进口连接，生化池出口 与砂滤池进口之间通过管路连接，砂滤池出口与紫外灭菌装置进口之间通过管 路连接，紫外灭菌装置出口为处理水排放口;
生化池内安装有支架，所述支架上均匀分布有生化填料。
优选地，气液混合管包括一根主管道、多跟支路管道，其中，主管道与射 流器连通，任一支路管道一端与主管道连通且其另一端伸入生化池内。
优选地，所述支路管道均与主管道之间可拆卸连接。
优选地，沉淀池内设有加药箱,所述加药箱内填充有絮凝剂。
优选地，沉淀池底部设有排污口。
优选地，所述支架为具有网孔的框架结构。
本实用新型提出的一种CIT医院污水处理系统，医院污水进入沉淀池，并 在沉淀池内发生沉淀，初步去除医院污水的固态杂质;沉淀后的医院污水由输 送泵泵入射流器，医院污水在射流器内与空气充分混合后通过气液混合管进入 生化池，生化池内的附着在生化填料的微生物对医院污水进行生化处理，去除 了医院污水中的有机物;生化作用后的医院污水从生化池出口进入砂滤池进行 砂滤，进一步去除医院污水中的固态杂质;砂滤作用后的医院污水从砂滤池出 口进入紫外灭菌装置内，以除去医院污水中的细菌，最后处理后的医院污水直 接由紫外灭菌装置出口排放出来。本实用新型提出的CIT医院污水处理系统， 通过对医院污水的沉淀作用、生化作用、砂滤作用、杀菌作用，有效去除了医 院污水中的固态杂质、溶解在医院污水中的有机物、细菌等，对医院污水的治 理效果好，且其治理周期短，处理后的医院污水满足排放标准。
