申请日2015.06.25
公开(公告)日2015.11.18
IPC分类号E03D11/02; E03D9/00; E03D11/13
摘要

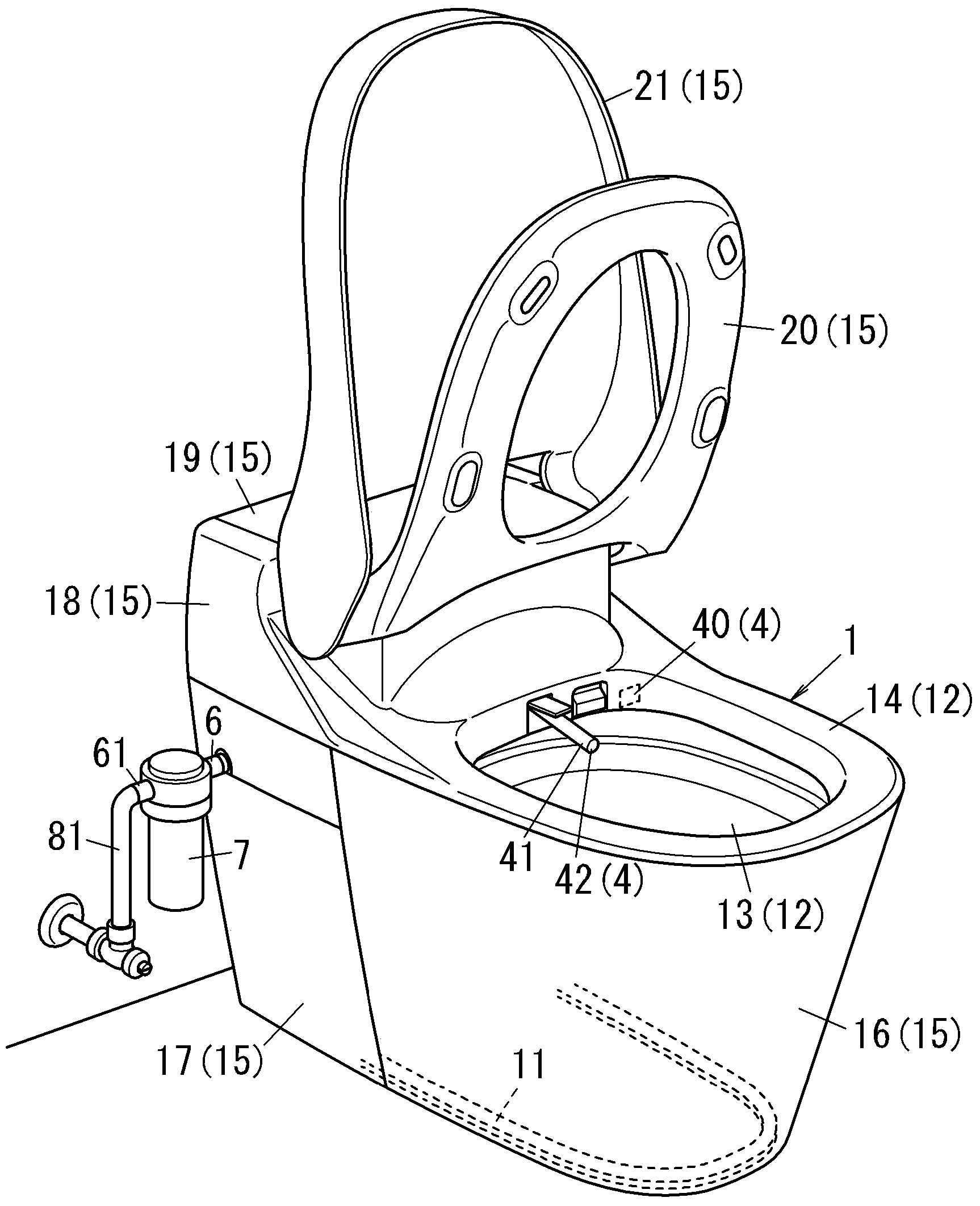

本实用新型的课题在于提供一种即使在使用了包含硬水成分的水的情况下，也能够抑制水垢的沉积的便器装置、以及该便器中使用的水处理装置。便器装置为具有接受污物的便盆(12)的便器装置。便器装置具备流水通路(6)、喷水部(4)及水处理装置(7)。流水通路(6)与供水源(8)相通。喷水部(4)设置于流水通路(6)的下游侧的端部，将在流水通路(6)中流动的水供给至便盆(12)。水处理装置(7)与喷水部(4)相比设置在更上游侧，使在流水通路(6)流动的水的硬度降低。
权利要求书
1.一种便器装置，具有接受污物的便盆，该便器装置的特征在于，具 备：
流水通路，与供水源相通;
喷水部，设置于所述流水通路的下游侧的端部，将在所述流水通路流 动的水供给至所述便盆;及
水处理装置，与所述喷水部相比设置于更上游侧，使在所述流水通路 流动的所述水的硬度降低。
2.如权利要求1所述的便器装置，
所述水处理装置具备：
流入口，向内部取入包含硬水成分的水;
处理部，使从所述流入口取入的所述水的硬度降低;及
流出口，将由所述处理部处理过的水供给至所述流水通路。
3.如权利要求1或权利要求2所述的便器装置，
所述水处理装置构成为，将硬水变为软水。
4.如权利要求2所述的便器装置，
所述处理部由将所述硬水成分去除的离子交换体构成。
5.如权利要求2所述的便器装置，
所述流入口构成用于连接所述供水源侧的配管的配管连接部。
6.如权利要求1所述的便器装置，
所述喷水部具备冲洗水喷出部，该冲洗水喷出部构成为在所述便盆上 喷水。
7.如权利要求1所述的便器装置，
所述便器装置还具备具有喷嘴的局部冲洗装置，
所述喷水部由所述喷嘴来兼用。
8.如权利要求1、2、4及5中的任一项所述的便器装置，
所述喷水部具备：
冲洗水喷出部，在所述便盆上喷水，并在所述便盆中形成水封;及
局部冲洗装置的喷嘴，
所述流水通路具备：
配管连接部，将从所述供水源供给的水取入到所述便器装置内;
第1流通路，连接所述配管连接部与所述冲洗水喷出部;及
第2流通路，从所述第1流通路分支，下游侧的端部与所述喷嘴连接，
所述水处理装置与所述第2流通路的分支部位相比设置在更上游侧。
9.一种便器装置用的水处理装置，设置于权利要求1～8任一项所述 的便器装置，所述水处理装置的特征在于，具备：
流入口，将包含硬水成分的所述水取入到内部;
处理部，使从所述流入口取入的水的硬度降低;及
流出口，向所述流水通路送出由所述处理部处理过的水。
说明书
便器装置、以及该便器中使用的水处理装置
技术领域
本实用新型涉及便器装置以及该便器中使用的水处理装置。
背景技术
中华人民共和国专利申请公开号CN103015513A(以下，称为 文献1)中，公开了以往的便器装置。该文献1中所述的便器装置， 具备：接受污物的便盆(bowl)、及向便盆内供给冲洗水的冲洗水供 给机构。该冲洗水供给机构具有与水管道连接的供水通路，以能够从 水管道供给水的方式构成。
但是，一般来说，水管道中流动着包含镁离子、钙离子等硬水成 分的水。为此，上述文献1所述的便器装置，在与水管道连接而使用 时，存在水垢沉积在冲洗水供给机构的喷出口及供水通路中的问题。
实用新型内容
本实用新型是鉴于上述情况而做出的，其目的在于，提供一种即 使在使用了包含硬水成分的水的情况下，也能够抑制水垢的沉积的便 器装置、以及该便器中使用的水处理装置。
本实用新型的便器装置具有接受污物的便盆。所述便器装置具备 流水通路、喷水部及水处理部。所述流水通路与供水源相通。喷水部 设置于所述流水通路的下游侧的端部，向所述便盆上喷出在所述流水 通路流动的水。水处理装置与所述喷水部相比设置于更上游侧，使在 所述流水通路流动的所述水的硬度降低。
本实用新型的水处理装置是设置于上述便器装置的水处理装置。 水处理装置具备：向内部取入包含硬水成分的水的流入口;使从流入 口取入的水的硬度降低的处理部;及向所述流水通路送出由处理部处 理过的水的流出口。
根据本实用新型的便器装置，即使在使用了包含硬水成分的水的 情况下，也能够抑制水垢沉积在流水通路或喷水部。
根据本实用新型的便器装置中使用的水处理装置，通过安装于便 器装置，即使在使用了包含硬水成分的水的情况下，也能够抑制水垢 沉积在便器装置的流水通路等。
