申请日2015.01.27
公开(公告)日2015.09.02
IPC分类号C02F1/44; B01D61/12; B01D61/08
摘要
本实用新型提供了一种三通路电磁阀废水排放组件，其包括相互连接的两个电磁阀及控制各个电磁阀通、断电的控制器;每一电磁阀包括阀座及垂直于阀座安装的阀本体，阀本体包括阀芯件、电磁件及推动阀芯件下移复位的弹性元件，阀座内包括依次相连通的进水腔、节流腔和出水腔，三者共同形成第一通道，阀座内还包括隔水腔，隔水腔具有自由端口及与进水腔及出水腔连通的连通端口，阀本体座于阀座的隔水腔的自由端口处，阀芯件连接有关闭件，阀芯件于通电时带动关闭件上移并使进水腔、隔水腔及出水腔共同形成第二通道，关闭件于断电时下移复位堵塞第二通道。本实用新型还提供一种净水机。可根据不同地区的水质、硬度来调整最终流出的废水的流量。
权利要求书
1.一种三通路电磁阀废水排放组件，其特征在于：所述三通路电磁阀废水排放组件包括相互连接的两个电磁阀及控制各个所述电磁阀通电与断电的控制器;每一个所述电磁阀包括阀座及垂直于所述阀座安装的阀本体，所述阀本体包括阀芯件、通电带动阀芯件上移的电磁件及断电时推动所述阀芯件下移复位的弹性元件，所述阀座内包括依次相连通的进水腔、节流腔和出水腔，所述进水腔、所述节流腔和所述出水腔共同形成一供流体流过的第一通道，所述阀座内还包括隔水腔，所述隔水腔具有自由端口及与所述进水腔及所述出水腔连通的连通端口，所述阀本体座于所述阀座的所述隔水腔的自由端口处，所述阀芯件连接有关闭件，所述阀芯件于所述电磁阀通电时带动所述关闭件在所述隔水腔内上移并使所述进水腔、所述隔水腔及所述出水腔共同形成供流体流过的第二通道，所述阀芯件上的所述关闭件于所述电磁阀断电时下移复位堵塞所述第二通道;其中一个所述电磁阀的出水腔的出水口与另外一个所述电磁阀的进水腔的进水口相连接。
2.如权利要求1所述的三通路电磁阀废水排放组件，其特征在于：所述关闭件包括连接于所述阀芯件上并随着所述阀芯件在所述隔水腔内上下移动的隔水板及连接于所述隔水板上并密封在所述隔水板与所述隔水腔的腔壁之间的密封圈。
3.如权利要求2所述的三通路电磁阀废水排放组件，其特征在于：所述隔水板包括板体及由所述板体的第一侧中部凸伸的连接部，所述连接部连接于所述阀芯件上。
4.如权利要求3所述的三通路电磁阀废水排放组件，其特征在于：所述隔水板还包括由所述板体的第二侧中部凸伸的第一插入部及由所述板体的第二侧的周缘部凸伸的第二插入部，所述密封圈包括本体，所述第一插入部及所述第二 插入部插入所述密封圈的所述本体内并与所述密封圈的所述本体卡合。
5.如权利要求2所述的三通路电磁阀废水排放组件，其特征在于：所述密封圈包括本体及连接于所述本体周缘的密封部，所述隔水腔的底部开设有环槽，所述密封部卡于所述环槽内，所述密封部呈朝上开口的U形结构。
6.如权利要求1所述的三通路电磁阀废水排放组件，其特征在于：在流体的流动方向上，在前的所述电磁阀的所述节流腔的排水量小于在后的所述电磁阀的所述节流腔的排水量。
7.如权利要求1所述的三通路电磁阀废水排放组件，其特征在于：所述三通路电磁阀废水排放组件还包括箱体，两个所述电磁阀安装于所述箱体内，其中一个所述电磁阀的所述进水腔的进水口位于所述箱体之外，另外一个所述电磁阀的所述出水腔的出水口位于所述箱体之外。
8.如权利要求7所述的三通路电磁阀废水排放组件，其特征在于：所述箱体包括底座、座于所述底座上的箱主体及盖于所述箱主体上的盖板，所述盖板卡于所述箱主体上。
9.一种净水机，其特征在于：所述净水机包括如权利要求1-8任一项所述的三通路电磁阀废水排放组件。
说明书
净水机及其三通路电磁阀废水排放组件
技术领域
本实用新型属于水处理技术领域，尤其涉及一种净水机及其三通路电磁阀废水排放组件。
背景技术
市场上家用各类净水机工作原理均是将自来水通过多重过滤，过滤出自来水中杂质后，以获得纯净水。
通常净水机的末端均设置有RO(逆渗透或反渗透)膜，通过RO膜后排出两路水源，一路水源为净化后的好水，可以直接饮用的纯净水，另外一路水源通过废水阀排放掉。如果生产一升纯净水，同时会产生1-4升的废水，通过废水把矿物质带出，否则过滤膜浓度过高会造成RO膜堵塞及损坏。
但是，由于各地区自来水水质、硬度的不同，如果净水机始终使用一定值的废水比，会造成两种后果，第一是浪费水资源，第二是造成反渗透膜堵塞。由此，现有的净水机不能够适应不同的地区的水质、硬度的不同而做出相应的调整。
实用新型内容
本实用新型的目的在于提供一种三通路电磁阀废水排放组，旨在解决现有净水机存在的不能够适应不同的地区的水质、硬度的不同而做出相应的废水排放调整的问题，以达到即不浪费水资源也不会造成反渗透膜堵塞。
本实用新型是这样实现的，一种三通路电磁阀废水排放组件，其包括相互连接的两个电磁阀及控制各个所述电磁阀通电与断电的控制器;每一个所述电磁阀包括阀座及垂直于所述阀座安装的阀本体，所述阀本体包括阀芯件、通电 带动阀芯件上移的电磁件及断电时推动所述阀芯件下移复位的弹性元件，所述阀座内包括依次相连通的进水腔、节流腔和出水腔，所述进水腔、所述节流腔和所述出水腔共同形成一供流体流过的第一通道，所述阀座内还包括隔水腔，所述隔水腔具有自由端口及与所述进水腔及所述出水腔连通的连通端口，所述阀本体座于所述阀座的所述隔水腔的自由端口处，所述阀芯件连接有关闭件，所述阀芯件于所述电磁阀通电时带动所述关闭件在所述隔水腔内上移并使所述进水腔、所述隔水腔及所述出水腔共同形成供流体流过的第二通道，所述阀芯件上的所述关闭件于所述电磁阀断电时下移复位堵塞所述第二通道;其中一个所述电磁阀的出水腔的出水口与另外一个所述电磁阀的进水腔的进水口相连接。
进一步地，所述关闭件包括连接于所述阀芯件上并随着所述阀芯件在所述隔水腔内上下移动的隔水板及连接于所述隔水板上并密封在所述隔水板与所述隔水腔的腔壁之间的密封圈。
进一步地，所述隔水板包括板体及由所述板体的第一侧中部凸伸的连接部，所述连接部连接于所述阀芯件上。
进一步地，所述隔水板还包括由所述板体的第二侧中部凸伸的第一插入部及由所述板体的第二侧的周缘部凸伸的第二插入部，所述密封圈包括本体，所述第一插入部及所述第二插入部插入所述密封圈的所述本体内并与所述密封圈的所述本体卡合。
进一步地，所述密封圈包括本体及连接于所述本体周缘的密封部，所述隔水腔的底部开设有环槽，所述密封部卡于所述环槽内，所述密封部呈朝上开口的U形结构。
进一步地，在流体的流动方向上，在前的所述电磁阀的所述节流腔的排水量小于在后的所述电磁阀的所述节流腔的排水量。

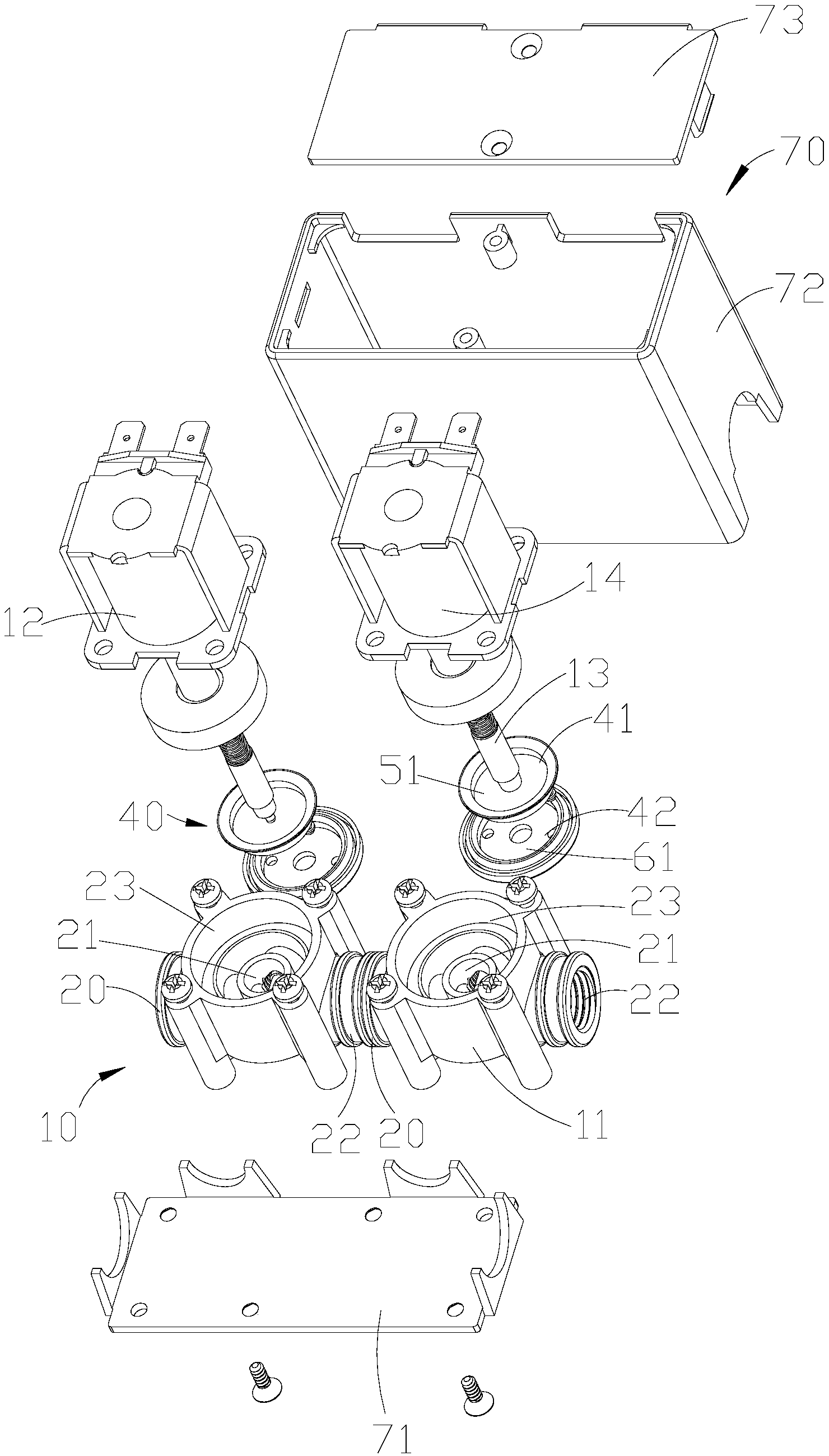

进一步地，所述三通路电磁阀废水排放组件还包括箱体，两个所述电磁阀安装于所述箱体内，其中一个所述电磁阀的所述进水腔的进水口位于所述箱体 之外，另外一个所述电磁阀的所述出水腔的出水口位于所述箱体之外。
进一步地，所述箱体包括底座、座于所述底座上的箱主体及盖于所述箱主体上的盖板，所述盖板卡于所述箱主体上。
本实用新型的另一目的在于提供一种净水机，其包括上述三通路电磁阀废水排放组件。
本实用新型相对于现有技术的技术效果是：通过两个电磁阀(双电磁阀)的通电或断电，可以决定排出的废水量，用户可以根据不同的地区的水质、硬度的不同来调整最终流出的废水的流量，以达到即不浪费水资源也不会造成反渗透膜堵塞。
