申请日2015.01.27
公开(公告)日2016.04.20
IPC分类号C02F3/30
摘要

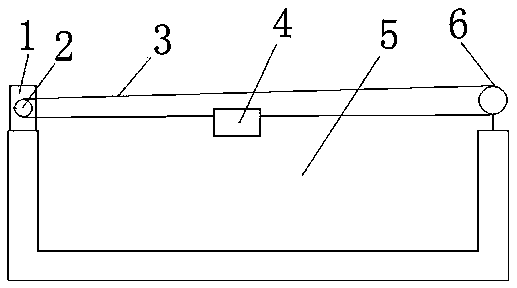

本发明公布了一种污水反应池壁刮泥装置，属于污水处理装置技术领域。该装置包括安装在污水反应池一个边上的驱动装置，所述的驱动装置输出上连接有驱动链轮，与驱动装置相对的另一个边上设置有从动链轮，行走刮泥装置设置在污水反应池上部，链条设置在驱动链轮和从动链轮上且两端分别固定连接在行走刮泥装置上，所述的行走刮泥装置包括横梁，横梁的两端下部设置有行走轮，行走轮设置在池壁上端面上，横梁的两端下部设置有连接杆，刮板连接在连接杆上，在行走刮泥行走装置上设置有刮泥自压紧机构。本装置结构简单，易于制造，成本低，刮泥效果好。
权利要求书
1.往复式污水反应池壁刮泥装置，包括安装在污水反应池一个边上的驱动装置，其特征在于：所述的驱动装置输出上连接有驱动链轮，与驱动装置相对的另一个边上设置有从动链轮，行走刮泥装置设置在污水反应池上部，链条设置在驱动链轮和从动链轮上且两端分别固定连接在行走刮泥装置上，所述的行走刮泥装置包括横梁，横梁的两端下部设置有行走轮，行走轮设置在池壁上端面上，横梁的两端下部设置有连接杆，刮板连接在连接杆上，在行走刮泥行走装置上设置有刮泥压紧机构，所述的刮泥压紧机构为：所述的连接杆下部固定连接有限位板，所述的限位板上开设有轨迹孔，所述的轨迹孔呈顺时针翻转90度的V形，V形底部平滑过渡，轨迹孔内壁为弧面，在刮板上端设置有销轴，刮板通过销轴设置在轨迹孔中连接在限位板上，在限位板下部连接设置有刮板角度挡板，所述的刮板角度挡板通过螺纹连接在限位板的螺孔中，同一螺孔中设置有定位螺栓，旋转刮板角度挡板至设定角度后，再旋转与其处于同一螺孔中的定位螺栓将刮板角度挡板定位。
2.根据权利要求1所述的往复式污水反应池壁刮泥装置，其特征在于：所述的驱动装置为电机，电机的输出上连接有减速机，驱动链轮连接在减速机的输出上，电机连接有控制器。
说明书
往复式污水反应池壁刮泥装置
技术领域
本发明涉及一种刮泥装置，特别涉及一种污水反应池壁刮泥装置，属于污水处理装置技术领域。
背景技术
随着我国城镇化和工业的发展，城市污水的排放量日益增长，为了兼顾环境效益，需要大规模的对污水进行处理，污水的处理方法目前以生物法为主，生物法处理污水的主体就是微生物，微生物的性质、浓度等因素都会影响污水的处理效果，目前，城市污水处理厂的工艺以A2/O工艺或其改良工艺为主，在此类工艺中，存在厌氧、缺氧、好氧三种状态运行的推流式反应池，厌氧池和缺氧池通过搅拌设备使污水和微生物处于混合均匀状态，好氧池通过曝气设备使污水和微生物充分混合接触。在厌氧池、缺氧池和好氧池运行过程中，搅拌设备和曝气设备使池内污水处于搅动状态，会使部分污泥与池壁接触后粘附在池壁上，久而久之，池壁上的污泥越来越多，降低反应池内微生物浓度的同时，会导致反应池的出水水质不达标，而目前应用污水池的刮泥除泥装置主要针对与二次沉淀池池底的刮泥，用于前端的各功能池并不适用，在污水处理中，需要一种反应池壁的刮泥装置。
发明内容
为克服现有技术中的以上技术问题，本发明的目的在于提供一种往复式污水反应池壁刮泥装置。
为实现本发明的目的，本发明所采用的技术方案为：往复式污水反应池壁刮泥装置，包括安装在污水反应池一个边上的驱动装置，所述的驱动装置输出上连接有驱动链轮，与驱动装置相对的另一个边上设置有从动链轮，行走刮泥装置设置在污水反应池上部，链条设置在驱动链轮和从动链轮上且两端分别固定连接在行走刮泥装置上，所述的行走刮泥装置包括横梁，横梁的两端下部设置有行走轮，行走轮设置在池壁上端面上，横梁的两端下部设置有连接杆，刮板连接在连接杆上，在行走刮泥行走装置上设置有刮泥自压紧机构，进一步的，所述的刮泥自压紧机构为：所述的连接杆下部固定连接有限位板，所述的限位板上开设有轨迹孔，所述的轨迹孔呈顺时针翻转90度的V形，V形底部平滑过渡，轨迹孔内壁为弧面，在刮板上端设置有销轴，刮板通过销轴设置在轨迹孔中连接在限位板上，在限位板下部连接设置有刮板角度挡板，刮泥时，刮板被刮板角度挡板限制在一定角度，横梁前进时污水对板面产生的阻力使刮板自压紧在池壁上，进一步的，所述的刮板角度挡板通过螺纹连接在限位板的螺孔中，同一螺孔中设置有定位螺栓，旋转刮板角度挡板至设定角度后，再旋转与其处于同一螺孔中的定位螺栓将刮板角度挡板定位，进一步的，所述的驱动装置为电机，电机的输出上连接有减速机，驱动链轮连接在减速机的输出上，电机连接有控制器。
本发明的积极有益效果在于：本发明结构简单，采用普通的链条驱动即可，将本发明安装到污水反应池上，在刮泥时，链条带动行走刮泥装置前进时产生拉力，在拉力和污水阻力的作用下刮板上的销轴在轨迹孔中移动能使刮板靠近池壁并处于压紧紧贴池壁污泥的位置，在刮板角度挡板的作用下限制在一个刮泥角度，并在水阻力的作用下压紧池壁实现刮泥，拉力和阻力大小均可通过设计驱动装置及刮板的宽度及形状来实现，当行走刮泥装置反向运动时，销轴在水中前进阻力的作用下移动到轨迹孔的另一侧继续保持刮泥的角度和压紧状态，实现往复刮泥，不用人工调整刮板角度。本装置结构简单，易于制造，成本低，刮泥效果好。
