申请日2015.03.10
公开(公告)日2015.06.03
IPC分类号C02F3/30
摘要
本发明提供一种处理畜禽养殖废水的PABR-MABR耦合技术方法和设备，该方法处理污水的步骤为：在PABR-MABR各格室中接种污泥进行启动，各厌氧格室周期性地接受畜禽养殖废水，废水依次流过PABR-MABR的厌氧格室、膜曝气格室和厌氧格室，调节碳氮比例，一部分溶解性有机物、营养元素和胶体物质转化为颗粒污泥和生物膜，另外一部分被生物转化而去除;实现该水处理方法的设备包括进水装置、PABR)、曝气膜组件和曝气装置。该方法对畜禽养殖废水中有机物、氨氮及悬浮颗粒物去除效果良好，且装置占地面积小、操作灵活等优点。
摘要附图
权利要求书
1.一种处理畜禽养殖废水的PABR-MABR耦合技术方法，其特征是包括如下顺序进行的步骤：
1)将一定体积的污泥装入PABR-MABR各单元格室中进行控温培养;
2)畜禽养殖废水依次流过PABR-MABR的厌氧格室、膜曝气格室和厌氧格室，其中的一部分溶解性有机物、营养元素和胶体物质转化为颗粒污泥和生物膜，另外一部分被生物转化而去除;
3)PABR-MABR各厌氧格室周期性地作为畜禽养殖废水的进水格室，调节废水中的有机物负荷和碳氮比值，提高MABR单元的脱氮效果;
4)畜禽养殖废水流过MABR单元的格室后，进入PABR单元的厌氧格室完成废水中污泥颗粒物的沉降，降低出水中颗粒物的浓度。
2.如权利要求1所述的方法，其特征是步骤1)所述的污泥为消化污泥或活性污泥，污泥体积为格室体积的1/4到1/2，污泥浓度为2-10g/L。
3.如权利要求1所述的方法，其特征是步骤2)中所述膜曝气格室中曝气膜的曝气量控制在0.01-1L/min·L之间，MABR单元的膜曝气格室中溶解氧量为0.2-0.7mg/L，污水停留时间为2-8小时。
4.如权利要求1所述的方法，其特征是步骤3)所述的PABR-MABR变换畜禽养殖废水进水格室的周期为1-6天，废水在厌氧格室的停留时间为4-16小时。
5.如权利要求1所述的方法，其特征在于PABR-MABR耦合技术处理畜禽养殖废水的CODCr去除率为70%以上，总氮去除率在60%以上，厌氧格室中污泥的浓度范围8g/L-30g/L，膜曝气格室内生物膜厚度1-4mm。
6.一种处理畜禽养殖废水的PABR-MABR耦合设备，包括进水装置、周期性厌氧折流板反应器(PABR)、曝气膜组件和曝气装置。
7.如权利要求6所述耦合装置，其特征是PABR至少分为六个区域，PABR的直径与高度比值在1/2到1之间。
8.如权利要求6所述耦合装置，其特征是曝气膜组件以水平式或垂直式放置在PABR相邻的2-4个格室内，这些格室不作为PABR-MABR的进水或出水格室。
9.如权利要求8所述的曝气膜组件，其特征是膜材料为聚丙烯(PP)或聚偏氟乙烯(PVDF)的一种，截留分子量1-300 KD。
说明书
一种处理畜禽养殖废水的PABR-MABR耦合技术方法和设备
技术领域
本发明涉及高浓度废水处理领域，特别是涉及一种处理畜禽养殖废水的PABR-MABR耦合技术方法和设备。
背景技术
近年来，随着我国经济的发展和农业结构的调整，规模化畜禽养殖业得以迅猛发展，但是，规模化畜禽养殖产生大量畜禽养殖废水，这些废水还有大量有机物及N、P等营养物质，若直接排放将带来一系列的环境污染问题，所以处理养殖废水的新技术正受到越来越多的关注。
ABR 反应器具有结构简单、无三相分离器等优点，广泛的应用于工业废水和城市污水处理厂剩余污泥的生化处理中。其中最新型的厌氧折流板反应器是由Skiadas和Lyberate于1998年提出的周期性厌氧折流式反应器(periodic anaerobic baffled reacter，PABR)，该反应器为圆柱形结构，可减少反应器内的容积死区，加强基质与微生物的混合程度，提高反应器内物质的传输速率。相比常用的平推流式ABR反应器，圆柱形结构的PABR 反应器具有容积利用率高和推流化程度强的特点。同时，PABR操作灵活，可以根据进水浓度和流量的变化来选择不同的操作周期，使其在最佳状态下运行，以达到最佳的处理效果。再者，由于 PABR 的构造减少了单位容积的外表面积，且内圆柱体可作为反应器的热源交换器，故其与 ABR 相比热损失降低。
膜曝气生物膜反应器(MABR)作为是一种新兴有效的生物降解水中污染物的新技术正逐渐进入人们的视野。MABR将透气性膜作为微生物生长的载体，是一种利用膜的透气性为附着在表面的微生物供氧的新工艺。膜组件既作为氧传质的通道，又作为微生物附着的载体。由于氧气和液相中污染物的逆向传质，在生物膜内部形成氧气浓度梯度，从而实现在单一反应器内部好氧区和厌氧区共存的条件，实现硝化与反硝化反应。
厌氧折流板反应器与膜生物耦合反应器处理污染废水具有占地面积小，去污能力高等优点，近年来成为研究的热点。
公开号为103435232A中国专利申请公开了一种处理有机废水的AABR—复合式MBR一体化装置及处理方法。该工艺是通过以下的技术路线实现的：一体化装置包括具有填料和MBR膜组件的复合式MBR反应池，该复合式MBR反应池的出水端与一产水池连通;所述复合式MBR反应池的进水侧设有与进水管连通的AABR反应池，该AABR反应池包括缺氧段和与多级厌氧池，所述缺氧段和厌氧池内均设有竖向布置的折流板;所述复合式MBR反应池的出泥端分别与所述缺氧段和第一级厌氧池连通;所述进水管分别与所述AABR反应池的缺氧段和多级厌氧池中的第一级厌氧池连通。此专利装置结构较为复杂，占地面积大，维护不易。另外，该装置需要污泥回流和分级进水，操作复杂且能耗较高，经济耗费大，成本高。
公开号为103896453A中国专利申请公开了DPR-MABR耦合反应器处理生活污水的装置与方法。该工艺是通过以下的技术路线实现的：该装置包括原水水池，反应池Ⅰ，第一中间水池，反应池Ⅱ，第二中间水池，PLC控制箱，通过PLC控制箱切换成两个不同的串联系统，其中一个为Ⅰ→Ⅱ串联系统，原水水池与反应池Ⅰ底部通过进水管连接，反应池Ⅰ与第一中间水池通过Ⅰ→Ⅱ出水管连接，第一中间水池与反应池Ⅱ顶部通过Ⅰ→Ⅱ第二进水管连接，处理水从Ⅰ→Ⅱ最终出水管排放;另一个为Ⅱ→Ⅰ串联系统，原水水池与反应池Ⅱ顶部通过进水管连接，反应池Ⅱ与第二中间水池通过Ⅱ→Ⅰ出水管连接，第二中间水池与反应池Ⅰ顶部连接，处理水从出水管排放。该装置主要用于处理生活污水，适用范围有限，且占地面积较大，操作复杂，对于氮磷及有机物含量高的畜禽养殖废水的处理效果尚不明确。
公开号为101928092A中国专利申请公开了采用折流板与膜曝气耦合装置的污水处理方法。该工艺是通过以下的技术路线实现的：将驯化好的膜曝气膜组件置入运行稳定的厌氧折流板反应器的第三上流隔室内，构成耦合反应器，工艺流程为：污水-在厌氧折流板反应器第一上流隔室发生厌氧反应—在厌氧折流板反应器第二上流隔室发生厌氧反应—在厌氧折流板反应器第三上流隔室发生厌氧反应—在膜曝气生物膜组件内发生好氧和厌氧反应-在厌氧折流板反应器第四上流隔室发生厌氧反应—处理后清水。该装置实现了在单一反应器内同时去除碳氮素污染的效果，且具有一定的水力和有机负荷的适应能力，但是进水口始终固定在第一格室，当进水C/N变化较大时，曝气格室中的C/N不能灵活调节，有时要额外添加碳源。当进水氮素含量过高时，单一的曝气格室很难在较短时间内实现氮素形态转换，影响其去除效果。
据此，本发明旨在针对现有技术存在的问题提供一种装置简单、操作方便、效果优良且经济成本低的畜禽养殖废水处理方法和设备。
发明内容
1.发明目的
本发明目的在于将新型厌氧反应器(PABR)与膜曝气生物膜反应器相结合，实现处理成分复杂、氮素含量高的畜禽养殖废水的PABR-MABR耦合技术方法与设备，并取得良好效果。
2.技术方案
本发明提供的处理畜禽养殖废水的PABR-MABR耦合技术方法，具体技术方案如下：
1)将一定体积的污泥装入PABR-MABR各单元格室中进行控温培养。
2)畜禽养殖废水依次流过PABR-MABR的厌氧格室、膜曝气格室和厌氧格室，其中的一部分溶解性有机物、营养元素和胶体物质转化为颗粒污泥和生物膜，另外一部分被生物转化而去除。
3)厌氧降解后的污水流入PABR-MABR膜曝气格室，在曝气膜表面好氧-缺氧-厌氧环境中发生硝化与反硝化反应，去除水中的氮素污染;水中溶解性有机物一部分通过生物降解反应得到去除，另一部分转化为生物膜。
4)后续污水进入PABR-MABR厌氧格室，沉降去除水中悬浮态颗粒，厌氧降解水中的溶解性有机物。
其中，步骤1)中厌氧格室中接种的消化污泥和活性污泥体积为格室体积的1/4到1/2，污泥浓度控制在6-10g/L，膜曝气格室接种的活性污泥浓度控制在2-6g/L。
其中，步骤2)中所述畜禽养殖废水进行厌氧生物降解反应的时间为5-15小时。
特别是，所述将畜禽养殖废水周期性地泵入耦合反应器厌氧格室内，其变换进水格室的周期为1-6天。
其中，变换进水模式有顺时针切换模式和逆时针切换模式，优选为顺时针切换模式。
其中，步骤3)中所述在曝气膜表面好氧-缺氧-厌氧环境中发生硝化与反硝化反应的时间为2-8小时。
特别是，所述曝气膜的曝气量控制在0.01-1L/min·L之间，溶解氧量低于0.2-0.7mg/L，成熟生物膜厚度为1-4mm。

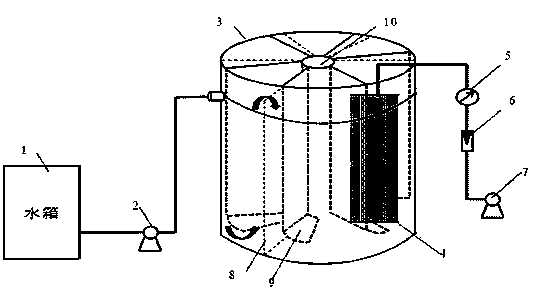

本发明另一方面提供一种处理畜禽养殖废水的PABR-MABR耦合设备，包括进水装置、周期性厌氧折流板反应器(PABR)、膜曝气装置。
进水装置，包括水箱(1)和进水泵(2)，通过进水泵调节进水流量大小。
周期性厌氧折流板反应器(PABR)(3)，由上流区、下流区、隔板(8)、折流板(9)及内圆柱(10)组成，畜禽养殖废水由下流区进入反应器，在反应器中进行厌氧降解反应，内圆柱可以作为热源反应器，减少热损失。
膜曝气装置，包括膜组件(4)、空气压缩机(7)、流量计(6)和压力表(5)，膜组件放置在PABR相邻格室的上流区内，空气通过空气压缩机进入到曝气膜内部，在曝气膜表面好氧-缺氧-厌氧环境中发生硝化与反硝化反应，去除水中的氮素污染。
其中，所述的周期性厌氧折流板反应器至少分为六个区域，其中膜曝气格室不作为进水格室或出水格室。
特别是，所述的周期性厌氧折流板反应器的直径与高度比值在1/2到1之间。
其中，所述的膜组件放置在相邻的格室内，膜的放置方式为水平式或垂直式，膜材料为聚丙烯(PP)或聚偏氟乙烯(PVDF)，截留分子量1-300 KD。
3.本发明的污水处理方法和处理设备具有如下优点：
(1)本发明在单一反应器内实现了高浓度含氮有机废水的处理，且处理效果优良，具有很好的水力和有机负荷适应能力。
(2)本发明的耦合设备操作灵活，可根据进水C/N调节进水区域，使曝气格室中的C/N维持在2-6之间;该耦合装置可设至少一个曝气格室，当进水氮素含量过高时，可适当增加曝气格室，更好地实现氮的形态转化，有利于氮素污染的去除。
(3)本发明的畜禽废水处理方法可以降低外加碳源的量，当进水C/N较低时，可适当减少曝气格室之前的厌氧格室数量;当进水C/N较高时，可适当增加曝气格室之前的厌氧格室数量。
(4)本发明的PABR圆柱形结构，减少了单位容积的体表面积，以其内圆柱体作为反应器的热源交换器，可以减少热损失。
(5)本发明的耦合设备结构紧凑、占地面积小、运行成本低、操作简便，提高了畜禽养殖废水处理效率。
