申请日2015.01.29
公开(公告)日2015.08.26
IPC分类号C02F1/52
摘要
本实用新型提出了一种塔式水处理泥水分离装置，包括塔体，所述塔体内下部设有挡泥板，塔体内底部设有挡流板，所述挡流板位于挡泥板的下方，所述挡流板一侧塔体上设有污水进水管和污泥出泥管，所述挡流板下方设有污泥槽，污泥槽的进泥口位于挡流板的另一侧，所述污泥槽与污泥出泥管连通，所述塔体的一侧设有若干个高度不同的清水出水管。本实用新型采用塔式分离装置，可以大大降低水处理区域的占地面积，让泥水分离过程快速完成，而且结构简单，安装方便，降低生产和安装成本，设备运行稳定，水处理效率高。
权利要求书
1.一种塔式水处理泥水分离装置，包括塔体，其特征在于：所述塔体内下部设有挡泥板，塔体内底部设有挡流板，所述挡流板位于挡泥板的下方，所述挡流板一侧塔体上设有污水进水管和污泥出泥管，所述挡流板下方设有污泥槽，污泥槽的进泥口位于挡流板的另一侧，所述污泥槽与污泥出泥管连通，所述塔体的一侧设有若干个高度不同的清水出水管，所述塔体内设有观测管，所述挡泥板的前端向下倾斜并分布有若干过滤孔。
2.如权利要求1所述的一种塔式水处理泥水分离装置，其特征在于：所述清水出水管等间距排列在塔体的一侧。
3.如权利要求1所述的一种塔式水处理泥水分离装置，其特征在于：所述每个清水出水管上设有阀门。
4.如权利要求1所述的一种塔式水处理泥水分离装置，其特征在于：所述污水进水管上设有阀门。
5.如权利要求1所述的一种塔式水处理泥水分离装置，其特征在于：所述污泥出泥管上设有阀门。
6.如权利要求1所述的一种塔式水处理泥水分离装置，其特征在于：所述观测管为玻璃管，玻璃管的管壁上设有刻度。
说明书

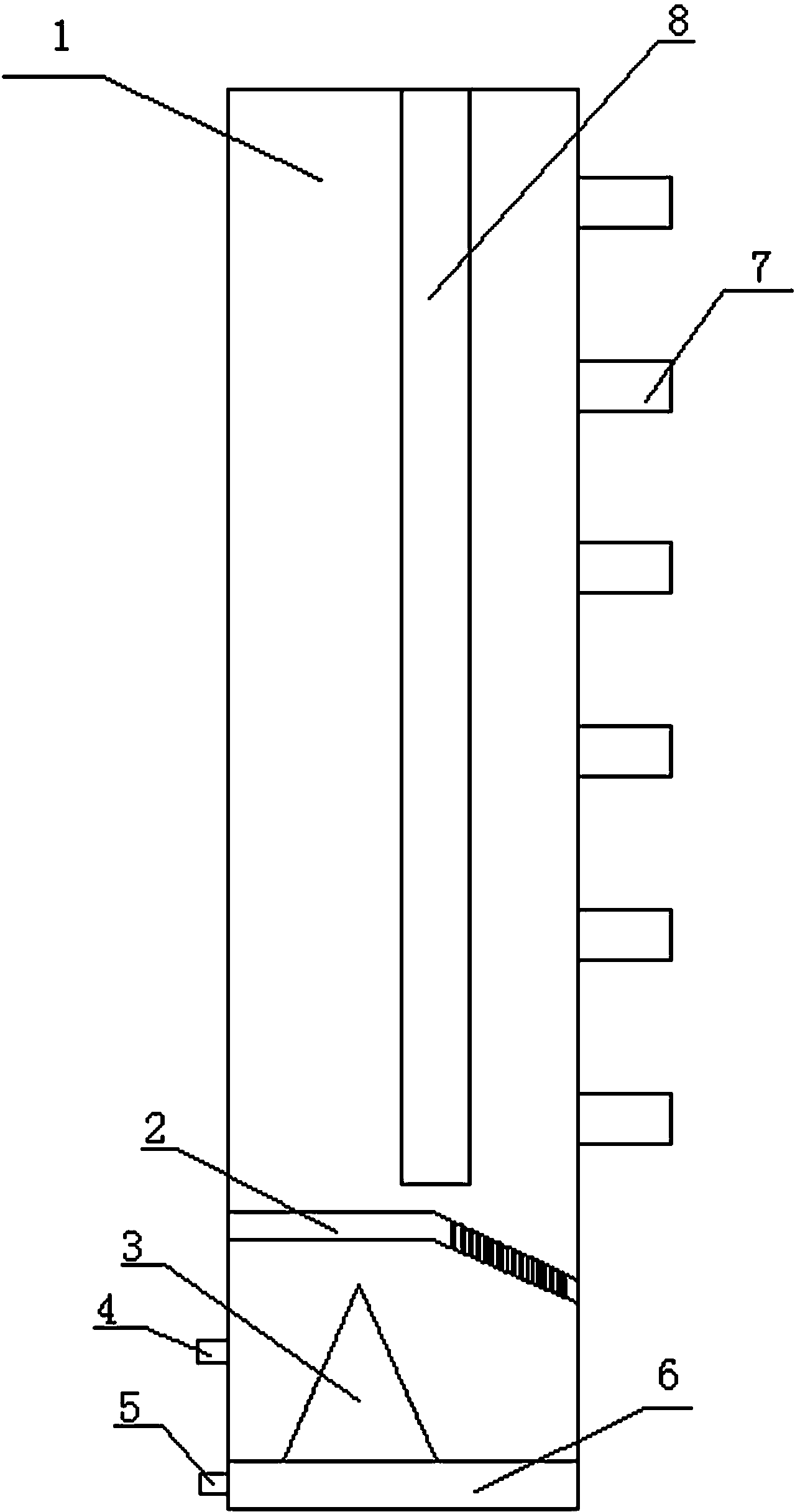

一种塔式水处理泥水分离装置
技术领域
本实用新型涉及水处理设备，尤其是涉及一种塔式水处理泥水分离装置。
背景技术
污水絮凝沉淀法是废水处理技术中最常用的方法，其基本原理是：向废水中投加絮凝剂，使水中胶体状悬浮颗粒、胶体和可絮凝的其他物质失去稳定后，由于相互碰撞成为颗粒或絮状物，从而易于从水中沉淀分离。絮凝后的污水需要通过污水处理设备中的分离装置进行分离
现有的污水处理设备有组合式的和地埋式，虽然也可完成对污水的净化任务，但存在以下不可克服的缺陷 ：一是地埋式占地面积大，施工难度大，设备本身面积大，现场安装，所以制造、安装成本高，不利于生产厂家批量生产;二是水处理效率低，设备运行质量不稳定，使用成本高、使用范围窄，难以形成规模。
实用新型内容
本实用新型所要解决的是现有技术存在的上述问题，提供了一种占地面积小，泥水分离效率快的塔式水处理泥水分离装置。
为解决上述问题，本实用新型提供了一种塔式水处理泥水分离装置，包括塔体，所述塔体内下部设有挡泥板，塔体内底部设有挡流板，所述挡流板位于挡泥板的下方，所述挡流板一侧塔体上设有污水进水管和污泥出泥管，所述挡流板下方设有污泥槽，污泥槽的进泥口位于挡流板的另一侧，所述污泥槽与污泥出泥管连通，所述塔体的一侧设有若干个高度不同的清水出水管，所述塔体内设有观测管，所述挡泥板的前端向下倾斜并分布有若干过滤孔。
作为优选，所述清水出水管等间距排列在塔体的一侧。
作为优选，所述每个清水出水管上设有阀门。
作为优选，所述污水进水管上设有阀门。
作为优选，所述污泥出泥管上设有阀门。
作为优选，所述观测管为玻璃管，玻璃管的管壁上设有刻度。
本实用新型采用塔式分离装置，可以大大降低水处理区域的占地面积，让泥水分离过程快速完成，而且结构简单，安装方便，降低生产和安装成本，设备运行稳定，水处理效率高。
