申请日2015.01.29
公开(公告)日2015.05.06
IPC分类号C02F9/14
摘要
本发明涉及一种煤化工污水用污水处理装置，其包括第一缺氧池、两个并联的第一好氧池和第二好氧池、第二缺氧池、两个并联的第三好氧池和第四好氧池、絮凝槽和澄清池，其中，第一好氧池和第二好氧池中的一个投加活性炭填料，所述活性炭填料的投加量为0.5-3g/L。利用本发明设计的结构，活性炭投放量仅为原投放量的最多50%(甚至可以仅为10%)即可实现污水的高效净化，有效节约了活性炭的使用量。另外，无需额外添加有机碳源，无需内循环，简易实现煤化工污水中氮及其他污染物的高效去除。
权利要求书
1.一种煤化工污水用污水处理装置，其包括第一缺氧池、第一好氧池、第 二好氧池、第二缺氧池、第三好氧池、第四好氧池、絮凝槽和澄清池，其中， 四个好氧池的连接方式选自如下任一种方式：
(1)第一好氧池和第二好氧池并联，第三好氧池和第四好氧池顺序连接;
(2)第一好氧池和第二好氧池并联，第三好氧池和第四好氧池并联;或
(3)第一好氧池和第二好氧池顺序连接，第三好氧池和第四好氧池并联;
其中，至少在并联的好氧池中的至少一个投加活性炭填料，所述活性炭填 料的投加量为0.5-3g/L。
优选地，至少在顺序连接(串联)的好氧池中的至少一个也投加活性炭填 料。
优选地，在并联的两个好氧池中都投加活性炭填料。还优选地，在顺序连 接(串联)的两个好氧池中都投加活性炭填料。
更优选地，在四个好氧池中都投加活性炭调料。
还更优选地，所述活性炭填料全部加入好氧池。例如，所述活性炭填料全 部一级加入，或者分级加入。
优选地，若分级投加的，当为上述第(1)种情形时，则第一或第二好氧池 中的投加量占总投加量的50-90%，第三或第四好氧池中的投加量占总投加量的 10-50%。当为上述第(2)种情形时，第一或第二好氧池中的投加量占总投加量 的10-90%，第三或第四好氧池中的投加量占总投加量的90-10%。当为上述第 (3)种情形时，第一或第二好氧池中的投加量占总投加量的10-50%，第三或 第四好氧池中的投加量占总投加量的50-90%。
2.根据权利要求1所述的装置，其特征在于，所述活性炭填料的投加方式 包括如下(a)、(b)或(c)任一种：
(a)当第一好氧池和第二好氧池并联，第三缺氧池和第四缺氧池顺序连接 时：
(a.1)在第一好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(a.2)在第二好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(a.3)在第一好氧池和第二好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第一好氧池中的投加量占总投加量的50-90%，第二好氧池中的投加 量占总投加量的10-50%。优选地，第一好氧池中的投加量占总投加量的 60-80%，第二好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 一好氧池中的投加量占总投加量的65-75%，第二好氧池中的投加量占总投加量 的25-45%。
(a.4)在第一好氧池中投加活性炭填料，第二好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第一好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧 池的投加量占总投加量的60-80%，或者65-75%。
(a.5)在第二好氧池中投加活性炭填料，第一好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第二好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第二好氧 池的投加量占总投加量的60-80%，或者65-75%。
(a.6)在第一和第二好氧池中投加活性炭填料，在第三好氧池或第四好氧 池中的至少一个好氧池投加活性炭填料，其中第一和第二好氧池中的投加量占 总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者第三好 氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧池和二 好氧池的投加量之和占总投加量的60-80%，或者65-75%。
(b)当第三好氧池和第四好氧池并联，第一好氧池和第二好氧池顺序连接 时：
(b.1)在第三好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(b.2)在第四好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(b.3)在第三好氧池和第四好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第三好氧池中的投加量占总投加量的50-90%，第四好氧池中的投加 量占总投加量的10-50%。优选地，第三好氧池中的投加量占总投加量的 60-80%，第四好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 三好氧池中的投加量占总投加量的65-75%，第四好氧池中的投加量占总投加量 的25-45%。
(b.4)在第三好氧池中投加活性炭填料，第四好氧池不投加，在第一好氧 池或第二好氧池中的至少一个好氧池投加活性炭填料，其中第三好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧 池的投加量占总投加量的60-80%，或者65-75%。
(b.5)在第四好氧池中投加活性炭填料，第三好氧池不投加，在第一好氧 池或第二好氧池中的至少一个好氧池投加活性炭填料，其中第四好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第四好氧 池的投加量占总投加量的60-80%，或者65-75%。
(b.6)在第三和第四好氧池中投加活性炭填料，在第一好氧池或第二好氧 池中的至少一个好氧池投加活性炭填料，其中第三和第四好氧池中的投加量占 总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者第一好 氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧池和第 四好氧池的投加量之和占总投加量的60-80%，或者65-75%。
(c)当第一好氧池和第二好氧池并联，第三好氧池和第四好氧池并联时：
(c.1)在第一好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.2)在第二好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.3)在第三好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.4)在第四好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.5)在第一好氧池和第二好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第一好氧池中的投加量占总投加量的50-90%，第二好氧池中的投加 量占总投加量的10-50%。优选地，第一好氧池中的投加量占总投加量的 60-80%，第二好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 一好氧池中的投加量占总投加量的65-75%，第二好氧池中的投加量占总投加量 的25-45%。
(c.6)在第一好氧池中投加活性炭填料，第二好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第一好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.7)在第二好氧池中投加活性炭填料，第一好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第二好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第二好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.8)在第一和第二好氧池中投加活性炭填料，在第三好氧池或第四好氧 池中的至少一个好氧池投加活性炭填料，其中第一和第二好氧池中的投加量占 总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者第三好 氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧池和第 二好氧池的投加量之和占总投加量的60-80%，或者65-75%。
(c.9)在第三好氧池和第四好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第三好氧池中的投加量占总投加量的50-90%，第四好氧池中的投加 量占总投加量的10-50%。优选地，第三好氧池中的投加量占总投加量的 60-80%，第四好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 三好氧池中的投加量占总投加量的65-75%，第四好氧池中的投加量占总投加量 的25-45%。
(c.10)在第三好氧池中投加活性炭填料，第四好氧池不投加，在第一好氧 池或第二好氧池中的至少一个好氧池投加活性炭填料，其中第三好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.11)在第四好氧池中投加活性炭填料，第三好氧池不投加，在第一好氧 池或第二好氧池中的至少一个缺氧池投加活性炭填料，其中第四好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第四好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.12)在第三和第四好氧池中投加活性炭填料，在第一好氧池或第二好氧 池中的至少一个好氧池投加活性炭填料，其中第三和第四好氧池中的投加量占 总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者第一好 氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧池和第 四好氧池的投加量之和占总投加量的60-80%，或者65-75%。
优选地，当并联的两个好氧池都投加活性炭填料时，其加入量可以相同或 不同。两个并联的好氧池的活性炭填料投加量比例可以为(1～9)：(9～1)， 还可以为(2～8)：(8～2)，或者是(3～7)：(7～3),(4～6)：(6～4)， 或者5：5。
更优选地，当顺序连接的两个好氧池都投加活性炭填料时，其加入量可以 相同或不同。两个顺序连接的缺氧池的活性炭填料的投加量比例可以为(1～9)： (9～1)，还可以为(2～8)：(8～2)，或者是(3～7)：(7～3),(4～6)： (6～4)，或者5：5。
3.根据权利要求1或2所述的装置，其特征在于，所述装置还包括一个预 处理装置，所述预处理装置为一个光电催化氧化装置。
优选地，所述光电催化氧化装置由串联的电催化氧化装置和光催化氧化装 置组成。
所述第一好氧池与第一缺氧池的体积比约为1:1，所述第二好氧池与第一缺 氧池的体积比约为1:1。
优选地，所述第三好氧池与第二缺氧池的体积比为(2～1)：1，所述第四 好氧池与第二缺氧池的体积比为(2～1)：1。
4.根据权利要求1至3中任一项所述的装置，其特征在于，所述污水分两 股分别进入第一缺氧池和第二缺氧池。
优选地，所述两股污水的分配系数中，第一缺氧池的分配系数用n1表示， 第二缺氧池的分配系数用n2表示，且n1:n2=(6～9):(1～4)，还可以为(7～8):(2～3)。
5.根据权利要求1至4中任一项所述的装置，其特征在于，所述第一缺氧 池和第二缺氧池中设置有搅拌装置。
优选地，所述第一好氧池、第二好氧池、第三好氧池和第四好氧池中设置 有曝气装置。
6.根据权利要求1至5中任一项所述的装置，其特征在于，所述澄清池的 剩余生物碳泥废弃处置。
7.根据权利要求1至5中任一项所述的装置，其特征在于，所述澄清池的 剩余生物碳泥经浓缩后回用。
优选地，所述回用的碳泥分别进入第一缺氧池和第二缺氧池。
优选地，所述回用于缺氧池的碳泥的分配系数中，第一缺氧池的分配系数 用m1表示，第二缺氧池的分配系数用m2表示，且m1:m2=(6～9):(1～4)，还可 以为(7～8):(2～3)。
优选地，所述回用的碳泥分别进入第一好氧池、第二好氧池、第三好氧池 和第四好氧池。
优选地，所述回用于好氧池的碳泥的分配系数中，第一好氧池的分配系数 用p1表示，第二好氧池的分配系数用p2表示，第三好氧池的分配系数用p3表 示，第四好氧池的分配系数用p4表示。当为(a)情形时，且 (p1+p2):(p3+p4)=(6～9):(1～4)，还可以为(7～8):(2～3)。当为(b)情形时， (p3+p4):(p1+p2)=(6～9):(1～4)，还可以为(7～8):(2～3)。当为(c)情形时，则 (p1+p2):(p3+p4)=(1～9)：(9～1)，还可以为(2～8)：(8～2)，或者是 (3～7)：(7～3),(4～6)：(6～4)，或者5：5。
优选地，若所述活性炭添加在第一好氧池中，则p1:p2=(6～9):(1～4)，还可 以为(7～8):(2～3);;反之，若所述活性炭添加在第二好氧池中，则 p1:p2=(1～4):(6～9)，还可以为(2～3):(7～8)。若第一缺氧池和第二缺氧池中都添 加活性炭，则n1:n2=(1～9)：(9～1)，还可以为(2～8)：(8～2)，或 者是(3～7)：(7～3),(4～6)：(6～4)，或者5：5。
优选地，若所述第三和第四好氧池中未添加活性炭，则p3:p4=5:5;
则p3:p4=5:5;若所述第三好氧池中添加有活性炭，则p3:p4=(6～9):(1～4)， 还可以为(7～8):(2～3);若所述第四好氧池中添加有活性炭，则p3:p4=(1～4): (6～9)，还可以为(2～3):(7～8)。若第三缺氧池和第四缺氧池中都添加活性炭，则 n3:n4=(1～9)：(9～1)，还可以为(2～8)：(8～2)，或者是(3～7)： (7～3),(4～6)：(6～4)，或者5：5。
8.根据权利要求1至7中任一项所述的装置，其特征在于，所述装置的各 好氧池和缺氧池之间无需内循环。
9.权利要求1至8中任一项所述的装置用于煤化工污水的处理。
10.权利要求1至8中任一项所述的装置用于其他多种污水的处理，包括工 业废水如：炼油、石油化工、印染废水、焦化废水、有机化工废水的处理;以 及城市污水处理。
说明书
一种煤化工污水用污水处理装置
技术领域
本发明涉及污水处理领域，特别是涉及一种煤化工污水用污水处理装置及 其污水处理方法。
背景技术
煤在加工过程中产生的污水要比石油、天然气多很多。煤化工企业排放的 污水以高浓度煤气洗涤污水为主，废水中所含组分非常复杂达300多种，主要 有焦油、多环芳香族化合物、苯酚、氨氮化合物、硫化物等，污水中COD一般 在5000mg/L，氨氮在200-500mg/L。这些组分中，易降解的主要有苯类和酚类 化合物，如吡咯、萘、呋喃、咪唑等，难降解的有吡啶、咔唑、联苯、三联苯 等。目前的煤化工污水的主要处理方法有A/O工艺法、SBR工艺、生物铁法、 好氧生物膜法等生物处理法，另外，还有一些深度处理技术，包括混凝沉淀法、 高级氧化法、吸附法、膜处理技术等。
粉末活性炭处理工艺，在美国又称为AS—PAC工艺(Activated Sludge-Powdered Activated Carbon，活性污泥-粉末活性炭)。该方法不仅保持 了传统活性污泥法的优点，同时也由于活性炭吸附剂的加入而大幅度提升了有 机、无机污染物的去除率。该法一经产生就因其在经济和处理效率方面的优势 广泛地应用于工业废水如：炼油、石油化工、印染废水、焦化废水、有机化工 废水的处理，该法用于城市污水处理可明显改善硝化效果，因此各国环境工作 者对粉末活性炭处理工艺表现了极大的兴趣并进行了广泛深入的研究。
为了解决粉末活性炭处理方法的污泥量大的问题，国外提出了粉末活性炭 处理-WAO(Wet Air Oxidation，湿式氧化法)系统，它结合了传统的粉末活性 炭处理法的诸多优点，并在适当的温度及压力水的液相氧化程序下，将过剩的 生物污泥摧毁并氧化粉末填料生物污泥中吸附的污染物质，即将WAO流程与 粉末活性炭处理法有机结合，融为一体，藉以实现废弃污泥的回收再利用，是 一种从结构上取代传统的活性废水生物处理流程，并简化了污泥处理单元，无 污染物排放的新型工艺。
另外，目前的煤化工污水处理中还包括一些预处理方法，主要是一些物化 预处理技术，如脱酚技术、脱酸技术、蒸氨技术和除油技术等。
但上述工艺毕竟还是有些繁琐，处理的废水也不能完全达到国家水质标准 的要求，有待开发新型的简易高效的工艺和设备。
发明内容
本发明的目的在于克服现有技术中的不足，提供一种煤化工污水用污水处 理装置，适用性强，简易且高效，适于工业化。
本发明通过如下技术方案实现：

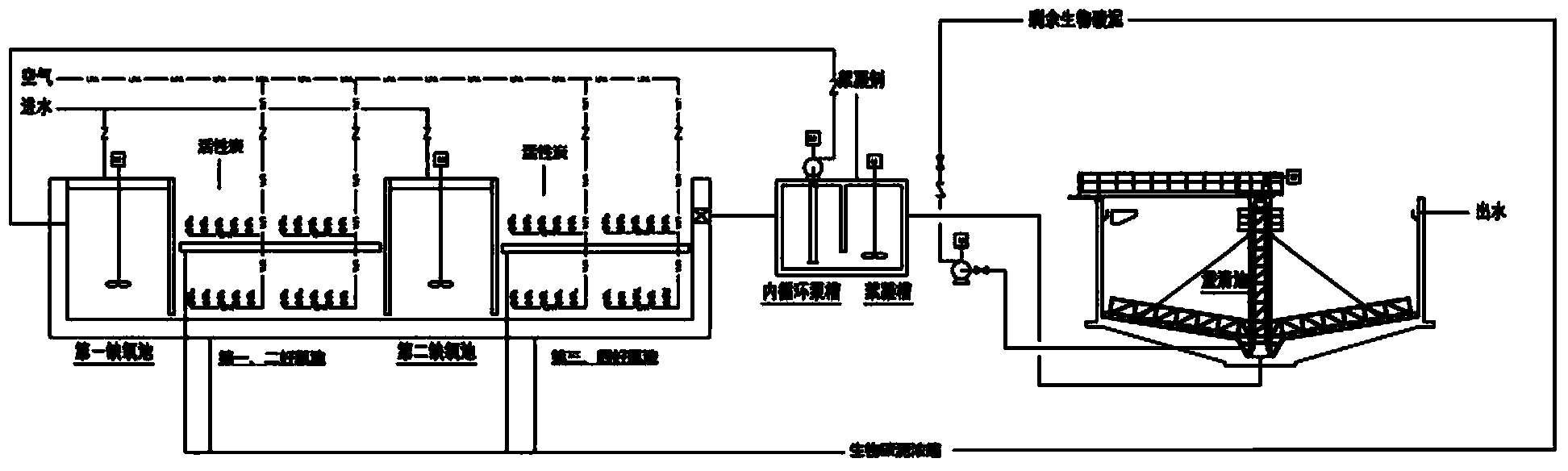

一种煤化工污水用污水处理装置(称之为“CBRS-R”)，其包括第一缺氧 池、第一好氧池、第二好氧池、第二缺氧池、第三好氧池、第四好氧池、絮凝 槽和澄清池，其中，四个好氧池的连接方式包括：
(1)第一好氧池和第二好氧池并联，第三好氧池和第四好氧池顺序连接;
(2)第一好氧池和第二好氧池并联，第三好氧池和第四好氧池并联;或
(3)第一好氧池和第二好氧池顺序连接，第三好氧池和第四好氧池并联;
其中，至少在并联的好氧池中的至少一个好氧池中投加活性炭填料，所述 活性炭填料的总投加量为0.5-3g/L。
根据本发明，至少在顺序连接(串联)的好氧池中的至少一个也投加活性 炭填料。
优选地，在并联的两个好氧池中都投加活性炭填料。还优选地，在顺序连 接(串联)的两个好氧池中都投加活性炭填料。
更优选地，在四个好氧池中都投加活性炭填料。
根据本发明，所述活性炭填料全部加入好氧池。
根据本发明，所述活性炭填料全部一级加入，或者分级加入。
根据本发明，若分级投加的，当为上述第(1)种情形时，则第一或第二好 氧池中的投加量占总投加量的50-90%，第三或第四好氧池中的投加量占总投加 量的10-50%。当为上述第(2)种情形时，第一或第二好氧池中的投加量占总 投加量的10-90%，第三或第四好氧池中的投加量占总投加量的90-10%。当为 上述第(3)种情形时，第一或第二好氧池中的投加量占总投加量的10-50%， 第三或第四好氧池中的投加量占总投加量的50-90%。
根据本发明，所述活性炭填料的投加方式包括如下(a)、(b)或(c)任 一种：
(a)当第一好氧池和第二好氧池并联，第三缺氧池和第四缺氧池顺序连接 时：
(a.1)在第一好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(a.2)在第二好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(a.3)在第一好氧池和第二好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第一好氧池中的投加量占总投加量的50-90%，第二好氧池中的投加 量占总投加量的10-50%。优选地，第一好氧池中的投加量占总投加量的 60-80%，第二好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 一好氧池中的投加量占总投加量的65-75%，第二好氧池中的投加量占总投加量 的25-45%。
(a.4)在第一好氧池中投加活性炭填料，第二好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第一好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧 池的投加量占总投加量的60-80%，或者65-75%。
(a.5)在第二好氧池中投加活性炭填料，第一好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第二好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第二好氧 池的投加量占总投加量的60-80%，或者65-75%。
(a.6)在第一和第二好氧池中投加活性炭填料，在第三好氧池或第四好氧 池中的至少一个好氧池投加活性炭填料，其中第一和第二好氧池中的投加量占 总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者第三好 氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧池和二 好氧池的投加量之和占总投加量的60-80%，或者65-75%。
(b)当第三好氧池和第四好氧池并联，第一好氧池和第二好氧池顺序连接 时：
(b.1)在第三好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(b.2)在第四好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(b.3)在第三好氧池和第四好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第三好氧池中的投加量占总投加量的50-90%，第四好氧池中的投加 量占总投加量的10-50%。优选地，第三好氧池中的投加量占总投加量的 60-80%，第四好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 三好氧池中的投加量占总投加量的65-75%，第四好氧池中的投加量占总投加量 的25-45%。
(b.4)在第三好氧池中投加活性炭填料，第四好氧池不投加，在第一好氧 池或第二好氧池中的至少一个好氧池投加活性炭填料，其中第三好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧 池的投加量占总投加量的60-80%，或者65-75%。
(b.5)在第四好氧池中投加活性炭填料，第三好氧池不投加，在第一好氧 池或第二好氧池中的至少一个好氧池投加活性炭填料，其中第四好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第四好氧 池的投加量占总投加量的60-80%，或者65-75%。
(b.6)在第三和第四好氧池中投加活性炭填料，在第一好氧池或第二好氧 池中的至少一个好氧池投加活性炭填料，其中第三和第四好氧池中的投加量占 总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者第一好 氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧池和第 四好氧池的投加量之和占总投加量的60-80%，或者65-75%。
(c)当第一好氧池和第二好氧池并联，第三好氧池和第四好氧池并联时：
(c.1)在第一好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.2)在第二好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.3)在第三好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.4)在第四好氧池中投加活性炭填料，其他三个好氧池不投加，其活性 炭填料的投加量为0.5-3g/L;优选0.6-2.8g/L，更优选1-2g/l;
(c.5)在第一好氧池和第二好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第一好氧池中的投加量占总投加量的50-90%，第二好氧池中的投加 量占总投加量的10-50%。优选地，第一好氧池中的投加量占总投加量的 60-80%，第二好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 一好氧池中的投加量占总投加量的65-75%，第二好氧池中的投加量占总投加量 的25-45%。
(c.6)在第一好氧池中投加活性炭填料，第二好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第一好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.7)在第二好氧池中投加活性炭填料，第一好氧池不投加，在第三好氧 池或第四好氧池中的至少一个好氧池投加活性炭填料，其中第二好氧池中的投 加量占总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者 第三好氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第二好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.8)在第一和第二好氧池中投加活性炭填料，在第三好氧池或第四好氧 池中的至少一个好氧池投加活性炭填料，其中第一和第二好氧池中的投加量占 总投加量的50-90%;第三好氧池的投加量、第四好氧池的投加量，或者第三好 氧池和第四好氧池中的投加量占总投加量的10-50%。优选地，第一好氧池和第 二好氧池的投加量之和占总投加量的60-80%，或者65-75%。
(c.9)在第三好氧池和第四好氧池中均投加活性炭填料，其他两个好氧池 不投加，则第三好氧池中的投加量占总投加量的50-90%，第四好氧池中的投加 量占总投加量的10-50%。优选地，第三好氧池中的投加量占总投加量的 60-80%，第四好氧池中的投加量占总投加量的20-40%。还更优选地，所述第 三好氧池中的投加量占总投加量的65-75%，第四好氧池中的投加量占总投加量 的25-45%。
(c.10)在第三好氧池中投加活性炭填料，第四好氧池不投加，在第一好氧 池或第二好氧池中的至少一个好氧池投加活性炭填料，其中第三好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.11)在第四好氧池中投加活性炭填料，第三好氧池不投加，在第一好氧 池或第二好氧池中的至少一个缺氧池投加活性炭填料，其中第四好氧池中的投 加量占总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者 第一好氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第四好氧 池的投加量占总投加量的60-80%，或者65-75%。
(c.12)在第三和第四好氧池中投加活性炭填料，在第一好氧池或第二好氧 池中的至少一个好氧池投加活性炭填料，其中第三和第四好氧池中的投加量占 总投加量的50-90%;第一好氧池的投加量、第二好氧池的投加量，或者第一好 氧池和第二好氧池中的投加量占总投加量的10-50%。优选地，第三好氧池和第 四好氧池的投加量之和占总投加量的60-80%，或者65-75%。
根据本发明，当并联的两个好氧池都投加活性炭填料时，其加入量可以相 同或不同。两个并联的好氧池的活性炭填料投加量比例可以为(1～9)：(9～ 1)，还可以为(2～8)：(8～2)，或者是(3～7)：(7～3),(4～6)： (6～4)，或者5：5。
根据本发明，当顺序连接的两个好氧池都投加活性炭填料时，其加入量可 以相同或不同。两个顺序连接的缺氧池的活性炭填料的投加量比例可以为(1～ 9)：(9～1)，还可以为(2～8)：(8～2)，或者是(3～7)：(7～3),(4～ 6)：(6～4)，或者5：5。
根据本发明，所述装置还包括一个预处理装置，所述预处理装置为一个光 电催化氧化装置。
根据本发明，所述光电催化氧化装置由串联的电催化氧化装置和光催化氧 化装置组成。
根据本发明，所述第一好氧池与第一缺氧池的体积比约为1:1，所述第二好 氧池与第一缺氧池的体积比约为1:1。
根据本发明，所述第三好氧池与第二缺氧池的体积比为(2～1)：1，所述 第四好氧池与第二缺氧池的体积比为(2～1)：1。
根据本发明，所述污水分两股分别进入第一缺氧池和第二缺氧池。
根据本发明，所述两股污水的分配系数中，第一缺氧池的分配系数用n1表 示，第二缺氧池的分配系数用n2表示，且n1:n2=(6～9):(1～4)，还可以为 (7～8):(2～3)。
根据本发明，所述第一缺氧池和第二缺氧池中设置有搅拌装置。
根据本发明，所述第一好氧池、第二好氧池、第三好氧池和第四好氧池中 设置有曝气装置。
根据本发明，所述澄清池的剩余生物碳泥废弃处置。
根据本发明，所述澄清池的剩余生物碳泥经浓缩后回用。
根据本发明，所述回用的碳泥分别进入第一缺氧池和第二缺氧池。
根据本发明，所述回用于缺氧池的碳泥的分配系数中，第一缺氧池的分配 系数用m1表示，第二缺氧池的分配系数用m2表示，且m1:m2=(6～9):(1～4)， 还可以为(7～8):(2～3)。
根据本发明，所述回用的碳泥分别进入第一好氧池、第二好氧池、第三好 氧池和第四好氧池。
根据本发明，所述回用于好氧池的碳泥的分配系数中，第一好氧池的分配 系数用p1表示，第二好氧池的分配系数用p2表示，第三好氧池的分配系数用 p3表示，第四好氧池的分配系数用p4表示。当为上述(a)情形时， (p1+p2):(p3+p4)=(6～9):(1～4)，还可以为(7～8):(2～3)。当为上述(b)情形时， (p3+p4):(p1+p2)=(6～9):(1～4)，还可以为(7～8):(2～3)。当为上述(c)情形时，则 (p1+p2):(p3+p4)=(1～9)：(9～1)，还可以为(2～8)：(8～2)，或者是 (3～7)：(7～3),(4～6)：(6～4)，或者5：5。
根据本发明，若所述活性炭添加在第一好氧池中，则p1:p2=(6～9):(1～4)， 还可以为(7～8):(2～3);;反之，若所述活性炭添加在第二好氧池中，则 p1:p2=(1～4):(6～9)，还可以为(2～3):(7～8)。若第一缺氧池和第二缺氧池中都添 加活性炭，则n1:n2=(1～9)：(9～1)，还可以为(2～8)：(8～2)，或 者是(3～7)：(7～3),(4～6)：(6～4)，或者5：5。
根据本发明，若所述第三和第四好氧池中未添加活性炭，则p3:p4=5:5;若 所述第三好氧池中添加有活性炭，则p3:p4=(6～9):(1～4)，还可以为(7～8):(2～3); 若所述第四好氧池中添加有活性炭，则p3:p4=(1～4):(6～9)，还可以为 (2～3):(7～8)。若第三缺氧池和第四缺氧池中都添加活性炭，则n3:n4=(1～9)： (9～1)，还可以为(2～8)：(8～2)，或者是(3～7)：(7～3),(4～6)： (6～4)，或者5：5。
根据本发明，所述装置的各好氧池和缺氧池之间无需内循环。
本发明的装置特别适用于煤化工污水的处理。同时，所述装置还可以适用 于其他多种污水的处理，包括工业废水如：炼油、石油化工、印染废水、焦化 废水、有机化工废水的处理;以及城市污水处理。
本发明的有益效果是：
1、利用本发明设计的结构，活性炭采用单级或分级投放，且投放量仅为原 投放量的最多50%(甚至可以仅为10%)即可实现污水的高效净化，有效节约 了活性炭的使用量。
2、采用简单的并联手段，且有机结合了传统的活性污泥法和粉末活性炭处 理法，无需额外添加有机碳源，无需内循环，简易实现煤化工污水中氮及其他 污染物的高效去除。
3、在不需要传统的WAO工艺的情况下，也可以实现生物碳泥的有效回用 和污泥量(仅为传统工艺的90%)的减少。
4、有效结合了光催化氧化和电催化氧化法，将其用于所述煤化工污水的预 处理，显著提高了污水中的易降解的苯类和酚类化合物(如吡咯、萘、呋喃、 咪唑等)和难降解的化合物(如吡啶、咔唑、联苯、三联苯等)的去除率，是 一种简单高效的污水处理装置。
