申请日2015.10.14
公开(公告)日2016.01.20
IPC分类号G05B19/048
摘要
本实用新型公开了一种MBR一体化膜生物反应废水净化器智能远程监控系统，它包括设备控制器及仪表、PLC控制器、工业无线路由器、3G网SIM卡、3G网运营商、Internet网络云平台、SCADA组态软件、集控中心计算机。所述PLC控制器与各设备控制器及仪表连接;所述工业无线路由器与3G网SIM卡连接;所述集控中心计算机安装SCADA组态软件。本实用新型能远程实时监控MBR一体化膜生物反应废水净化器的运行情况，也可以控制MBR一体化膜生物反应废水净化器设备的运行。
权利要求书
1.一种MBR一体化膜生物反应废水净化器智能远程监控系统，其特征在于：包括设备控制器及仪表(610)、PLC控制器(620)、工业无线路由器(630)、3G网SIM卡(640)、3G网运营商(650)、Internet网络云平台(660)、集控中心计算机(680);
所述设备控制器及仪表(610)通过电缆与PLC控制器(620)连接;
所述PLC控制器(620)通过信号电缆与工业无线路由器(630)连接;
所述3G网SIM卡安装在工业无线路由器内;
所述PLC控制器(620)将各设备控制器及仪表工作状态转换成信号，经工业无线路由器(630)调制后由3G网SIM卡(640)发送到3G网运营商(650)，再由Internet网络云平台(660)中转将信号发送到安装了SCADA组态软件(670)的集控中心计算机(680)上，经数据交换后显示各设备及仪表工作状态。
说明书
MBR一体化膜生物反应废水净化器智能远程监控系统
技术领域
本实用新型涉及一种MBR一体化膜生物反应废水净化器智能远程监控系统，尤其是涉及乡村生活废水、风景区生活废水、城镇住宅小区生活废水净化处理设施的智能远程监控系统。
背景技术
目前常见的MBR一体化膜生物反应废水净化器大多为现场人工控制管理，需要管理人员长期值守，特别给偏、远地区MBR一体化膜生物反应废水净化器控制管理带来不便及麻烦。
发明内容
本实用新型目的是提供一种MBR一体化膜生物反应废水净化器智能远程监控系统，可远程实时监控MBR一体化膜生物反应废水净化器的运行情况，也可以控制MBR一体化膜生物反应废水净化器设备的运行。使得控制管理人员不需要长期在现场值守而大大方便了控制管理。
本实用新型目的是以下技术实现。
一种MBR一体化膜生物反应废水净化器智能远程监控系统，其特征在于：包括设备控制器及仪表(610)、PLC控制器(620)、工业无线路由器(630)、3G网SIM卡(640)、3G网运营商(650)、Internet网络云平台(660)、集控中心计算机(680)。
所述设备控制器及仪表(610)通过电缆与PLC控制器(620)连接;
所述PLC控制器(620)通过信号电缆与工业无线路由器(630)连接;
所述3G网SIM卡安装在工业无线路由器内;
所述SCADA组态软件(670)安装在集控中心计算机(680)内;

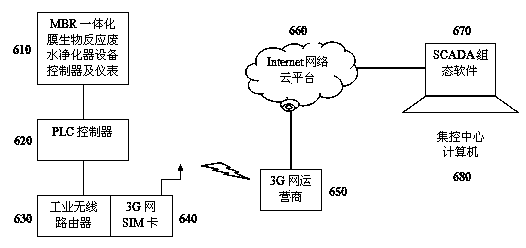

所述PLC控制器(620)将各设备控制器及仪表工作状态转换成信号，经工业无线路由器(630)调制后由3G网SIM卡(640)发送到3G网运营商(650)，再由Internet网络云平台(660)中转将信号发送到安装了SCADA组态软件(670)的集控中心计算机(680)上，经数据交换后显示各设备及仪表工作状态。
所述集控中心计算机(680)安装的SCADA组态软件(670)可调整各设备及仪表运行参数，再返回到PLC控制器(620)并调整各设备及仪表(610)运行。
所述设备控制器及仪表(610)出现运行故障时，PLC控制器(620)发送报警信号并传送到安装了SCADA组态软件(670)的集控中心计算机(680)上，并进行声、光报警。
所述设备控制器及仪表(610)故障排除后，安装了SCADA组态软件(670)的集控中心计算机(680)解除声、光报警。
本实用新型的有益效果是：可对MBR一体化膜生物反应废水净化器智能远程监控运行管理。
