申请日2015.06.29
公开(公告)日2015.12.02
IPC分类号C02F9/10
摘要

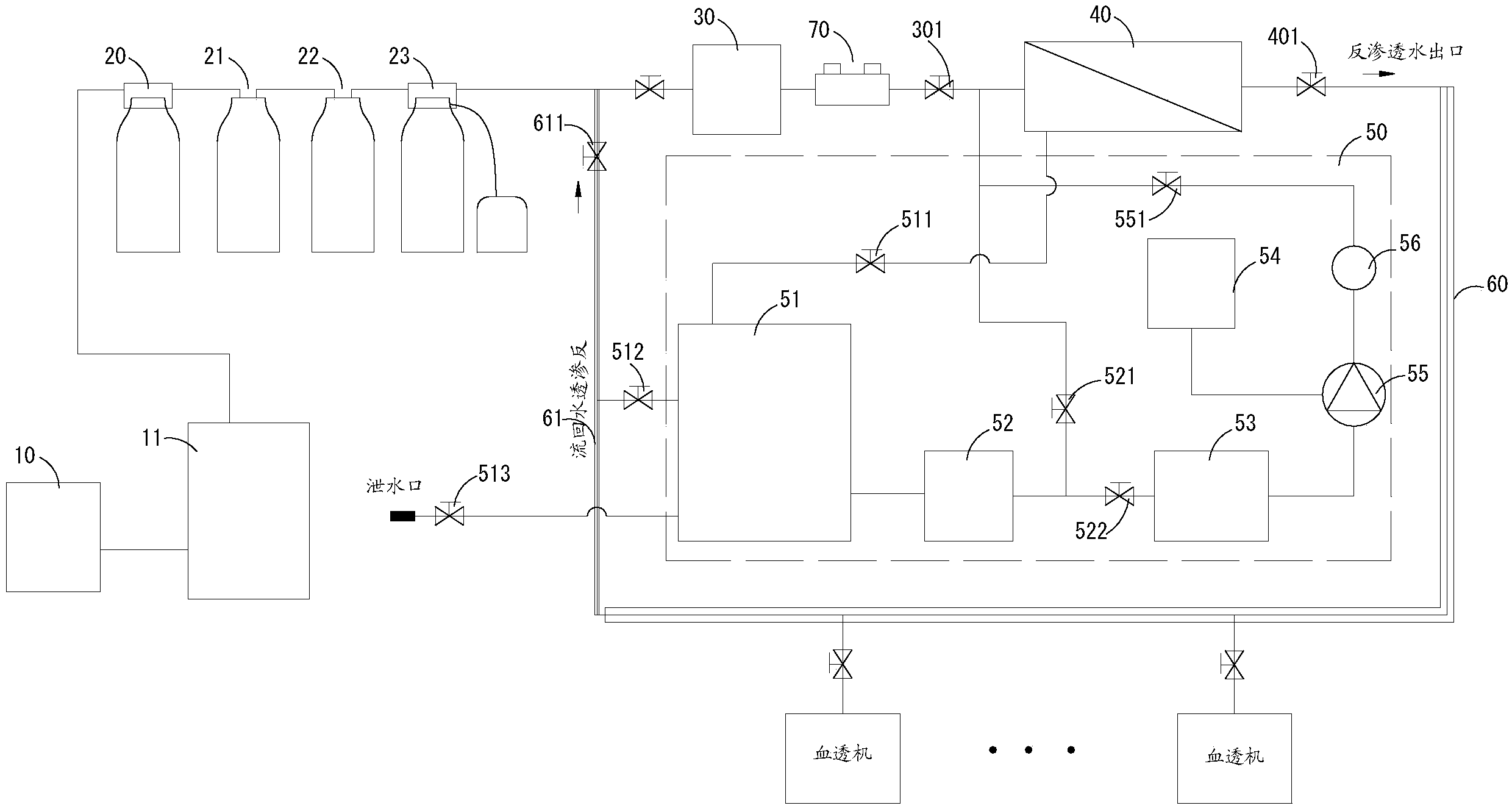

本实用新型公开了一种血透水处理系统，包括供水装置、原水预处理装置、反渗透装置、消毒装置及反渗透水输送管路，原水预处理装置与供水装置相连;反渗透装置的进水口通过第一加压泵与原水预处理装置的相连;消毒装置包括储水箱、第二加压泵、热交换器、臭氧发生器及气液混合泵;反渗透装置的排水口与储水箱的进水口连相连，储水箱内设有加热器;第二加压泵的进水口与储水箱的出水口相连，第二加压泵的出水口与反渗透装置的进水口相连，第二加压泵的出水口与热交换器的进水口相连，热交换器的出水口与气液混合泵的第一入口相连，气液混合泵的第二入口与臭氧发生器;气液混合泵的出水口与反渗透装置的进水口相连。本实用新型使用方便，消毒杀菌效果好。
1.一种血透水处理系统，其特征在于，包括：
供水装置，用于提供原水;
原水预处理装置，所述原水预处理装置与所述供水装置相连，用以对所 述原水进行过滤沉淀及软化处理;
反渗透装置，所述反渗透装置的进水口通过第一加压泵与所述原水预处 理装置的相连;
消毒装置，所述消毒装置包括储水箱、第二加压泵、热交换器、臭氧发 生器及气液混合泵;所述反渗透装置的排水口通过第一电磁阀与所述储水箱 的进水口连相连，所述储水箱内设有加热器;所述第二加压泵的进水口与所 述储水箱的出水口相连，所述第二加压泵的出水口通过第二电磁阀与所述反 渗透装置的进水口相连，所述第二加压泵的出水口通过第三电磁阀与所述热 交换器的进水口相连，所述热交换器的出水口与所述气液混合泵的第一入口 相连，所述气液混合泵的第二入口与所述臭氧发生器;所述气液混合泵的出 水口通过第四电磁阀与所述反渗透装置的进水口相连;
反渗透水输送管路，所述反渗透水输送管路与所述反渗透装置的出水口 相连。
2.根据权利要求1所述的血透水处理系统，其特征在于，所述第一加压 泵与所述反渗透装置的进水口之间设有一紫外线消毒装置。
3.根据权利要求1所述的血透水处理系统，其特征在于，所述原水预处 理装置包括顺次连接的沉淀物过滤器、第一活性炭过滤器、第二活性炭过滤 器及硬水软化器，所述沉淀物过滤器与所述供水装置相连，所述硬水软化器 与所述第一加压泵相连。
4.根据权利要求1所述的血透水处理系统，其特征在于，所述供水装置 包括增压泵及与所述增压泵的出水口连接的压力罐。
5.根据权利要求1所述的血透水处理系统，其特征在于，所述反渗透水 输送管路通过回水管路连接至所述第一加压泵的进水口，所述回水管路上设 有第五电磁阀。
6.根据权利要求5所述的血透水处理系统，其特征在于，所述储水箱通 过第六电磁阀连接至所述回水管路。
7.根据权利要求1所述的血透水处理系统，其特征在于，所述气液混合 器的出水口与所述反渗透装置的进水口之间设有臭氧浓度传感器。
8.根据权利要求1所述的血透水处理系统，其特征在于，所述储水箱上 设有臭氧中和装置。
9.根据权利要求1所述的血透水处理系统，其特征在于，所述储水箱中 设有液位传感器及温度传感器。
10.根据权利要求1所述的血透水处理系统，其特征在于，所述储水箱 的底部设有一泄水口，所述泄水口设有第七电磁阀。
说明书
血透水处理系统
技术领域
本实用新型涉及血压透析技术领域，尤其涉及一种血透水处理系统。
背景技术
透析用水，指符合生活饮用水卫生标准的原水通过反渗透处理系统处理， 除去微粒、离子、微生物等物质，以符合血液透析治疗所需，最终进入血液 透析设备的水。
目前，我国许多大、中、小城市都在开展血透治疗，透析液的配置，透 析机的冲洗、透析器及血路管道用水都要求使用无菌的去离子水，即透析用 水。透析患者每周的透析耗水为360-450L，承受的水量几乎是正常人的30-50 倍，因此透析用水的水质直接关系到透析的远期效果。为避免不良水质对患 者的不良反应，透析用水必须符合相关标准，否则，一些细菌或化学性物质 进入人体会引起一系列并发症。
而血透水处理系统即是用于制取透析用水的设备，目前使用的水处理系 统没有独立的消毒装置，其消毒方式普遍采用化学消毒方式。针对不同污染 物和系统中不同位置选择不同种类和不同浓度的消毒剂对水处理系统的管路 进行消毒。在系统循环结束后，然后排放消毒液，用反渗水彻底冲洗干净后， 必须检测系统各取样点的残余浓度，否则会给透析病人带来伤害，所以此种 方法可能存在残余浓度的消毒液成分，具有一定的安全风险。此外，化学消 毒极为不方便，处理周期长。
实用新型内容
本实用新型的目的在于克服现有技术中的不足而提供一种具有独立的非 化学消毒旁路的血透水处理系统。
本实用新型解决现有技术问题所采用的技术方案是：一种血透水处理系 统，包括：
供水装置，用于提供原水;
原水预处理装置，所述原水预处理装置与所述供水装置相连，用以对所 述原水进行过滤沉淀及软化处理;
反渗透装置，所述反渗透装置的进水口通过第一加压泵与所述原水预处 理装置的相连;
消毒装置，所述消毒装置包括储水箱、第二加压泵、热交换器、臭氧发 生器及气液混合泵;所述反渗透装置的排水口通过第一电磁阀与所述储水箱 的进水口连相连，所述储水箱内设有加热器;所述第二加压泵的进水口与所 述储水箱的出水口相连，所述第二加压泵的出水口通过第二电磁阀与所述反 渗透装置的进水口相连，所述第二加压泵的出水口通过第三电磁阀与所述热 交换器的进水口相连，所述热交换器的出水口与所述气液混合泵的第一入口 相连，所述气液混合泵的第二入口与所述臭氧发生器;所述气液混合泵的出 水口通过第四电磁阀与所述反渗透装置的进水口相连;
反渗透水输送管路，所述反渗透水输送管路与所述反渗透装置的出水口 相连。
优选地，所述第一加压泵与所述反渗透装置的进水口之间设有一紫外线 消毒装置。
优选地，所述原水预处理装置包括顺次连接的沉淀物过滤器、第一活性 炭过滤器、第二活性炭过滤器及硬水软化器，所述沉淀物过滤器与所述供水 装置相连，所述硬水软化器与所述第一加压泵相连。
优选地，所述供水装置包括增压泵及与所述增压泵的出水口连接的压力 罐。
优选地，所述反渗透水输送管路通过回水管路连接至所述第一加压泵的 进水口，所述回水管路上设有第五电磁阀。
优选地，所述储水箱通过第六电磁阀连接至所述回水管路。
优选地，所述气液混合器的出水口与所述反渗透装置的进水口之间设有 臭氧浓度传感器。
优选地，所述储水箱上设有臭氧中和装置。
优选地，所述储水箱中设有液位传感器及温度传感器。
优选地，所述储水箱的底部设有一泄水口，所述泄水口设有第七电磁阀。
本实用新型的有益效果是：本实用新型提供的血透水处理系统，配置有 消毒装置，该消毒装置作为旁路连接在水处理系统中，在需要进行消毒时， 利用储水箱的出水口、第二加压泵、反渗透装置的进水口、反渗透装置排水 口、储水箱的进水口连通形成的高温纯纯水消毒通道，进行高温杀菌消毒， 以及利用储水箱的出水口、第二加压泵、热交换器、气液混合泵、臭氧发生 器、反渗透装置的进水口、反渗透装置排水口、储水箱的进水口连通形成臭 氧消毒通道进行臭氧杀菌消毒，可以达到良好的消毒杀菌效果。而在正常工 作时，只需要关闭第一至第四电磁阀即可关闭旁路的消毒装置即可。藉此， 其使用方便，消毒杀菌效果好。
