申请日2015.08.05
公开(公告)日2016.01.06
IPC分类号C02F11/02; C02F11/04; C02F11/00
摘要
本实用新型提供一种超声好氧污泥处理系统，包括初沉池，超声波破解池，好氧发酵池，沼气收集池，回流泵，流量监控装置，流量调节阀，温度传感器，搅拌装置，曝气装置，给氧装置，氧气含量监控装置，柱形隔板，超声波发生器。本实用新型的超声好氧污泥处理系统，设置有超声波发生器，提高了污泥处理的效率，缩短了污泥混合消化所需时间，减小了污泥消化构筑物的体积，为污泥的进一步处理做好了准备，利用好氧微生物进行好氧发酵反应，通过一系列的生物降解，使污泥达到了无害化的处理，减小了对环境的影响。
权利要求书
1.一种超声好氧污泥处理系统，包括初沉池，超声波破解池，好氧发酵池，沼气收 集池，回流泵，流量监控装置，流量调节阀，温度传感器，搅拌装置，曝气装置，给氧 装置，氧气含量监控装置，柱形隔板，超声波发生器;
其中：初沉池出水口与超声波破解池进水口管路相连，超声波破解池出水口与好氧 发酵池进水口管路相连并在管路上设置有流量监控装置和流量调节阀，好氧发酵池出气 口与沼气收集池进气口管路相连，发酵池出水口与初沉池第二进水口管路相连并在管路 上设置回流泵，好氧发酵池外壁上设置有温度传感器，内壁上设置有曝气装置，曝气装 置内侧设置有氧气含量监控装置，好氧发酵池内部设置有搅拌装置，好氧发酵池顶部设 置有给氧装置，超声波破解池内部的底面上设置有柱形隔板，所述柱形隔板在超声波破 解池底面上沿长度方向设置4-5行，每行沿宽度方向设置3-4列，柱形隔板上设置有超 声波发生器。
2.根据权利要求1所述的一种超声好氧污泥处理系统，其特征在于：所述每个柱形 隔板上均匀设置4-8个超声波发生器。
3.根据权利要求1所述的一种超声好氧污泥处理系统，其特征在于：所述超声波发 生器为探头式超声波发生器。
4.根据权利要求1所述的一种超声好氧污泥处理系统，其特征在于：所述超声波发 生器的探头直径为30mm-35mm。
说明书
一种超声好氧污泥处理系统
技术领域
本实用新型涉及污泥处理技术领域，更具体地说涉及一种超声好氧污泥处理系统。
背景技术
活性污泥法处理污水作为一种生物处理过程，广泛应用于城市污水厂和工业污水 厂。近年来，城市污水厂数量不断增加，活性污泥法处理污水过程中产生的剩余污泥 产量随之迅速的增长，仅2010年一年就产生了超过6百万吨的干污泥。污泥得不到 有效地处理与处置会导致一系列的环境问题，我国污泥处置还处于严重滞后的状态。
利用好氧微生物(包括兼性微生物)在有氧气存在的条件下进行生物代谢以降解有 机物，使其稳定、无害化的处理方法。微生物利用水中存在的有机污染物为底物进行好 氧代谢，经过一系列的生化反应，逐级释放能量，最终以低能位的无机物稳定下来，达 到无害化的要求，以便返回自然环境或进一步处理。污水处理工程中，好氧生物处理法 有活性污泥法和生物膜法两大类。
实用新型内容
目前的污泥处理系统运行成本高，处理效果差，本实用新型克服了现有技术中的不 足，提供了一种超声好氧污泥处理系统，提高污泥处理的效率，利用好氧微生物在有氧 气存在的条件下进行生物代谢以降解有机物，实现了污泥的无害化处理。
本实用新型的目的通过下述技术方案予以实现。
一种超声好氧污泥处理系统，包括初沉池，超声波破解池，好氧发酵池，沼气收集 池，回流泵，流量监控装置，流量调节阀，温度传感器，搅拌装置，曝气装置，给氧装 置，氧气含量监控装置，柱形隔板，超声波发生器。

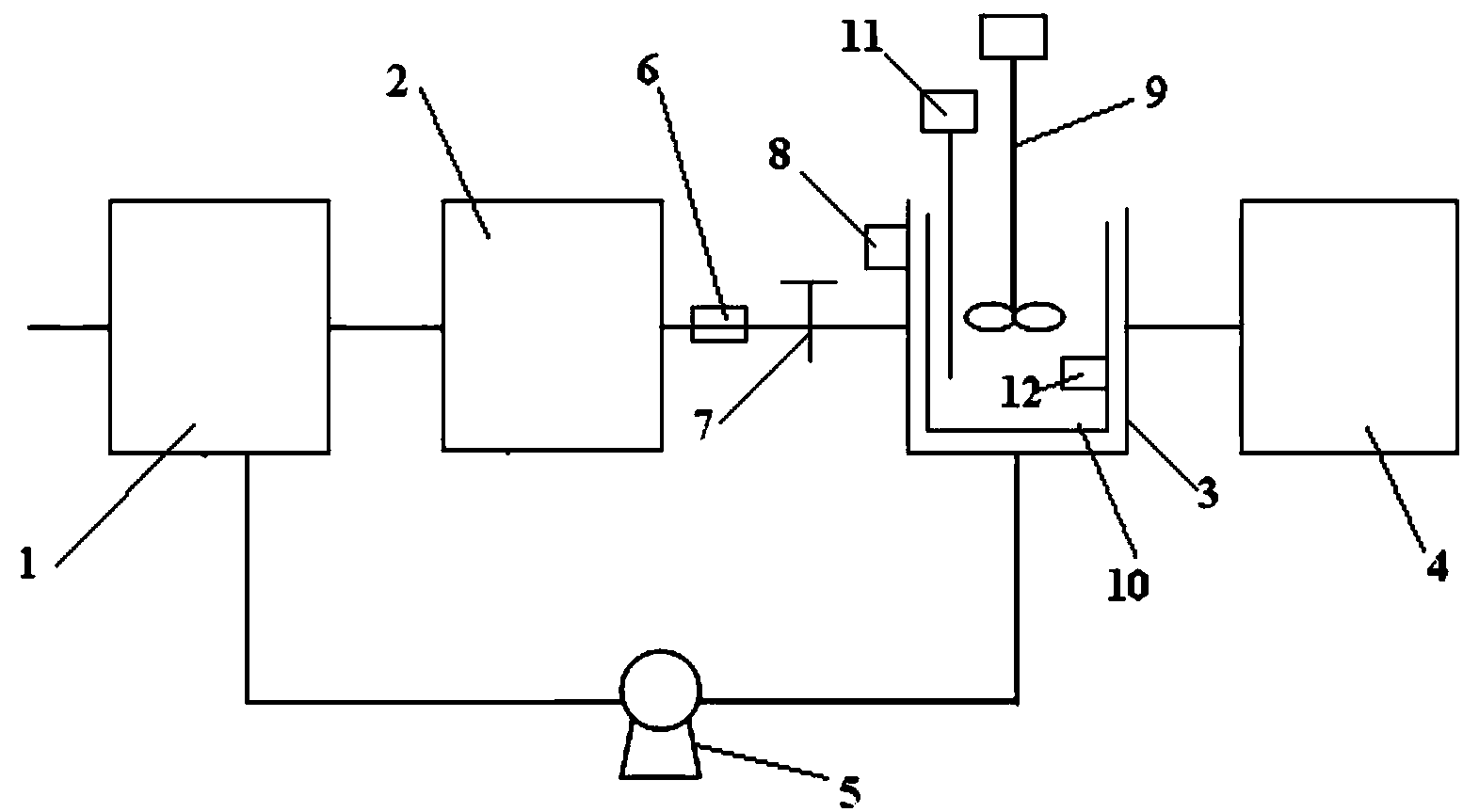

其中：初沉池出水口与超声波破解池进水口管路相连，超声波破解池出水口与好氧 发酵池进水口管路相连并在管路上设置有流量监控装置和流量调节阀，好氧发酵池出气 口与沼气收集池进气口管路相连，发酵池出水口与初沉池第二进水口管路相连并在管路 上设置回流泵，好氧发酵池外壁上设置有温度传感器，内壁上设置有曝气装置，曝气装 置内侧设置有氧气含量监控装置，好氧发酵池内部设置有搅拌装置，好氧发酵池顶部设 置有给氧装置，超声波破解池内部的底面上设置有柱形隔板，所述柱形隔板在超声波破 解池底面上沿长度方向设置4-5行，每行沿宽度方向设置3-4列，柱形隔板上设置有超 声波发生器。
在上述技术方案中，所述每个柱形隔板上均匀设置4-8个超声波发生器。
在上述技术方案中，所述超声波发生器为探头式。
在上述技术方案中，所述超声波发生器的探头直径为30mm-35mm。
本实用新型的工作原理为：污泥经初沉池处理后进入超声波破解池，污泥经过超声 波破解后进入好氧发酵池进行发酵，为使好氧发酵反应能够充分进行，外壁上设置有温 度传感器，内壁上设置有曝气装置，曝气装置内侧设置有氧气含量监控装置，以对反应 的温度和氧气含量进行实时监控，为保证好氧微生物的活性，好氧反应氧气充足，好氧 发酵池顶部设置有给氧装置，为了缩短好氧发酵反应的时间，好氧发酵池内部设置有搅 拌装置，发酵产生的沼气被收集入沼气收集池进行再利用，部分未完全发酵的污泥通过 回流泵进入初沉池再次处理。
本实用新型的有益效果为：与现有技术相比，本实用新型的污泥处理装置设置有超 声波发生器，提高了污泥处理的效率，缩短了污泥混合消化所需时间，减小了污泥消化 构筑物的体积，为污泥的进一步处理做好了准备，利用好氧微生物进行好氧发酵反应， 通过一系列的生物降解，使污泥达到了无害化的处理，减小了对环境的影响。
