申请日2015.08.05
公开(公告)日2016.01.06
IPC分类号C02F11/00
摘要
本实用新型提供一种酸化水解污泥处理装置，包括酸化预处理池，超声波破解池，水解酸化池，脱水池，回流泵，流量监控装置，流量调节阀，温度传感器，搅拌装置，pH监控装置，沼气收集装置，pH调节装置，超声波发生器。本实用新型的酸化水解污泥处理装置，设置有超声波处理器，提高了污泥处理的效率，缩短了污泥混合消化所需时间，减小了污泥消化构筑物的体积，为污泥的进一步处理做好了准备，水解酸化池设置有温度、pH监控装置和搅拌装置，保证了水解酸化反应的充分进行，并设有沼气收集装置，从而提高了污泥的利用效率，减小了污泥对环境的损害。
权利要求书
1.一种酸化水解污泥处理装置，包括酸化预处理池，超声波破解池，水解酸化池， 脱水池，回流泵，流量监控装置，流量调节阀，温度传感器，搅拌装置，pH监控装置， 沼气收集装置，pH调节装置，超声波发生器;
其中：酸化预处理池出水口与超声波破解池进水口管路相连，酸化预处理池内部设 置有pH调节装置，超声波破解池出水口与水解酸化池进水口管路相连并在管路上设置有 流量监控装置和流量调节阀，水解酸化池第一出水口与脱水池进水口管路相连，水解酸 化池第二出水口与酸化预处理池第二进水口管路相连并在管路上设置回流泵，水解酸化 池外壁上设置有温度传感器，内壁上设置有pH监控装置，水解酸化池内部设置有搅拌装 置，水解酸化池顶部设置有沼气收集装置，沼气收集装置的集气管伸进水解酸化池内部， 超声波破解池的内壁上均匀设置有超声波发生器，所述超声波发生器沿超声波破解池内 壁的高度方向设置2-6行，每行沿长度方向设置3-6个，每行沿宽度方向设置2-4个。
2.根据权利要求1所述的一种酸化水解污泥处理装置，其特征在于：所述超声波发 生器为探头式超声波发生器。
3.根据权利要求1所述的一种酸化水解污泥处理装置，其特征在于：所述超声波发 生器的探头直径为30mm-35mm。
说明书
一种酸化水解污泥处理装置
技术领域
本实用新型涉及污泥处理技术领域，更具体地说涉及一种酸化水解污泥处理装置。
背景技术
活性污泥法处理污水作为一种生物处理过程，广泛应用于城市污水厂和工业污水 厂。近年来，城市污水厂数量不断增加，活性污泥法处理污水过程中产生的剩余污泥 产量随之迅速的增长，仅2010年一年就产生了超过6百万吨的干污泥。污泥得不到 有效地处理与处置会导致一系列的环境问题，我国污泥处置还处于严重滞后的状态。
污水厂污泥在填埋之前需要进行稳定化处理，厌氧消化是一种有效的方法，同时厌 氧消化还因其能够产生能源而引起越来越多的重视。厌氧消化可以达到污泥减量化资源 化的目的，但是剩余污泥的厌氧消化过程是一个缓慢困难的过程，这主要是细胞壁保护 细胞免受渗透裂解，进而阻碍了细胞内物质的消化。酸预处理是一种有效的促进厌氧消 化的手段，主要是对细胞壁的破解作用，表现在消化时间缩短，产气量增加。一般的预 处理方法有：化学氧化(臭氧氧化等)，物理方法(热解等)等。但这些处理方法往往需 要外加一定物质，并且会产生一定程序的污染，消耗一些能量。
实用新型内容
目前的污泥处理系统运行成本高，处理效果差，本实用新型克服了现有技术中的不 足，提供了一种酸化水解污泥处理装置，提高污泥处理的效率，缩短了消化反应时间， 增加了沼气的产气量。
本实用新型的目的通过下述技术方案予以实现。
一种酸化水解污泥处理装置，包括酸化预处理池，超声波破解池，水解酸化池，脱 水池，回流泵，流量监控装置，流量调节阀，温度传感器，搅拌装置，pH监控装置，沼 气收集装置，pH调节装置，超声波发生器。

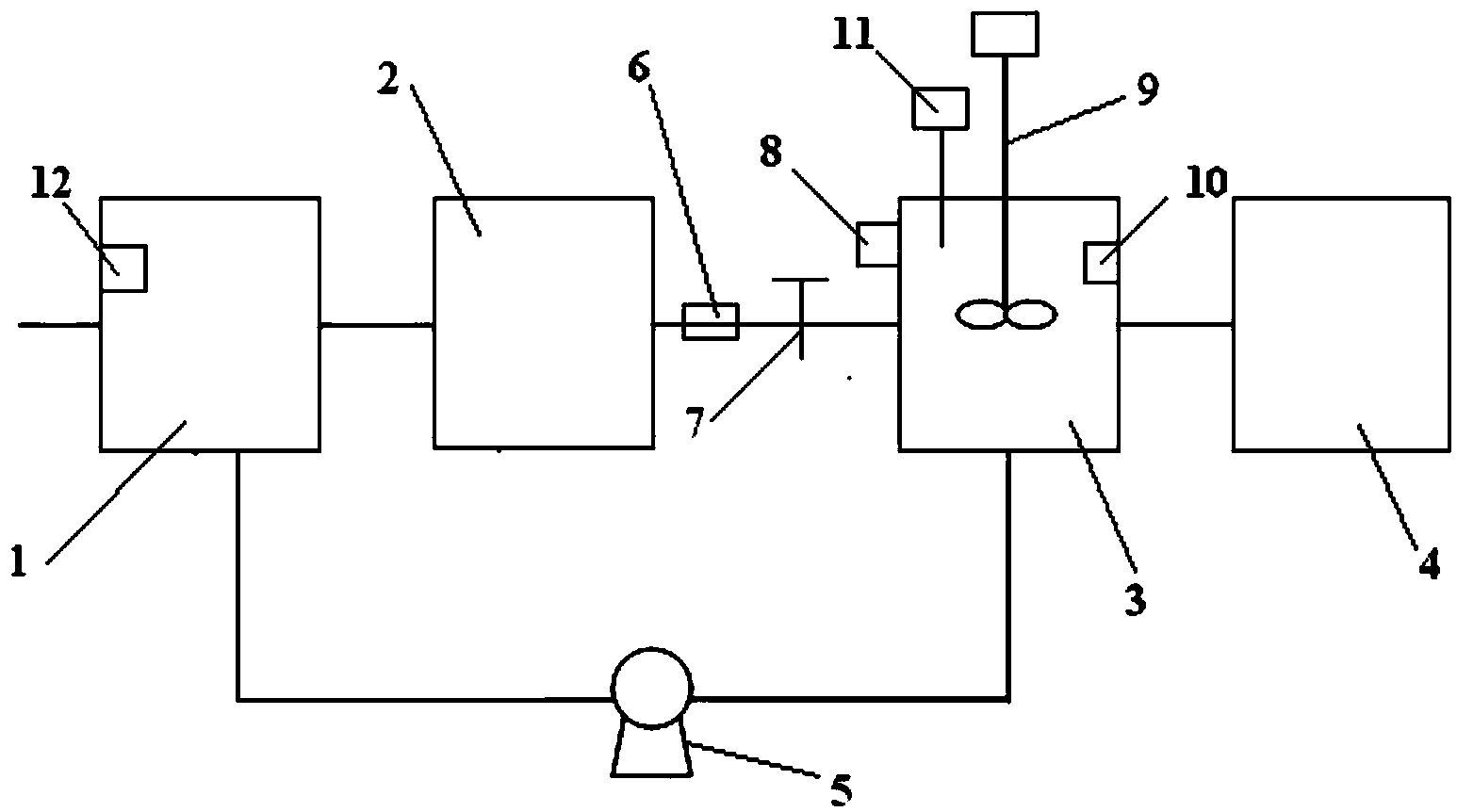

其中：酸化预处理池出水口与超声波破解池进水口管路相连，酸化预处理池内部设 置有pH调节装置，超声波破解池出水口与水解酸化池进水口管路相连并在管路上设置有 流量监控装置和流量调节阀，水解酸化池第一出水口与脱水池进水口管路相连，水解酸 化池第二出水口与酸化预处理池第二进水口管路相连并在管路上设置回流泵，水解酸化 池外壁上设置有温度传感器，内壁上设置有pH监控装置，水解酸化池内部设置有搅拌装 置，水解酸化池顶部设置有沼气收集装置，沼气收集装置的集气管伸进水解酸化池内部， 超声波破解池的内壁上均匀设置有超声波发生器，所述超声波发生器沿超声波破解池内 壁的高度方向设置2-6行，每行沿长度方向设置3-6个，每行沿宽度方向设置2-4个。
在上述技术方案中，所述超声波发生器为探头式超声波发生器。
在上述技术方案中，所述超声波发生器的探头直径为30mm-35mm。
本实用新型的工作原理为：污泥经酸化预处理池处理后进入超声波破解池，污泥经 过超声波预处理后进入水解酸化池进行反应，为保证水解酸化反应充分，在管路上设置 流量监控装置和流量调节阀以控制污泥进入水解酸化池的流量，为保证酸化水解反应的 顺利进行，要在一定的温度和pH值的条件下进行反应，因此要在水解酸化池的外壁上设 置有温度传感器，内壁上设置有pH监控装置，在水解酸化池内设置有搅拌装置，以加快 反应的时间，水解酸化产生的沼气被收集入沼气收集装置进行再利用，水解酸化后的污 泥进入脱水池进行脱水，部分未完全水解酸化的污泥通过回流泵进入酸化预处理池进行 再次处理。
本实用新型的有益效果为：与现有技术相比，本实用新型的污泥处理装置设置有超 声波处理器，提高了污泥处理的效率，缩短了污泥混合消化所需时间，减小了污泥消化 构筑物的体积，为污泥的进一步处理做好了准备，水解酸化池设置有温度、pH监控装置 和搅拌装置，保证了水解酸化反应的充分进行，并设有沼气收集装置，从而提高了污泥 的利用效率，减小了污泥对环境的损害。
