申请日2015.04.02
公开(公告)日2015.08.12
IPC分类号F22D1/50; C02F9/10
摘要
本实用新型公开了一种高温水处理系统，它包括高温锰砂罐(1)、高温交换器(2)、热水箱(3)、节能器(4)、除氧器(5)和锅炉(6)，所述的高温交换器(2)为多个，高温锰砂罐(1)的出口管上设置有多条支管，且分别与高温交换器(2)的进水端连接，所述的高温交换器(2)的出水管与热水箱(3)连接，所述的热水箱(3)与节能器(4)连接，所述的节能器(4)的出口管设置有一除氧器(5)，除氧器(5)的出口端与锅炉(6)连接，所述的锅炉(6)上设置有一回流管(7)，回流管(7)的另一端与除氧器(5)连接。本实用新型的有益效果是：它具有能耗低、处理效果好和水处理效率高的优点。

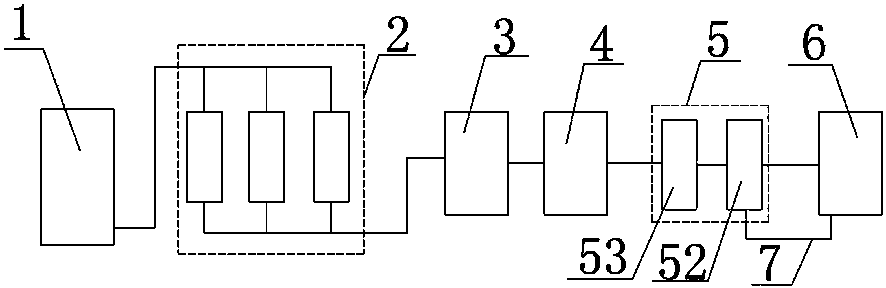

摘要附图
权利要求书
1.一种高温水处理系统，其特征在于：它包括高温锰砂罐(1)、高温交换器(2)、热水箱(3)、节能器(4)、除氧器(5)和锅炉(6)，所述的高温交换器(2)为多个，高温锰砂罐(1)的出口管上设置有多条支管，且分别与高温交换器(2)的进水端连接，所述的高温交换器(2)的出水管与热水箱(3)连接，所述的热水箱(3)与节能器(4)连接，所述的节能器(4)的出口管设置有一除氧器(5)，除氧器(5)的出口端与锅炉(6)连接，所述的锅炉(6)上设置有一回流管(7)，回流管(7)的另一端与除氧器(5)连接。
2.根据权利要求1所述的一种高温水处理系统，其特征在于：所述的高温交换器(2)内下端设置有锰砂过滤器，其上端设置有阳离子树脂层。
3.根据权利要求1所述的一种高温水处理系统，其特征在于：所述的除氧器(5)分为上除氧气(53)和下除氧器(52)，上除氧器(53)与节能器(4)连接，下除氧器(52)与锅炉(6)连接。
4.根据权利要求1所述的一种高温水处理系统，其特征在于：所述的高温交换器(2)有三个，且并排放置。
说明书
一种高温水处理系统
技术领域
本实用新型涉及水处理系统，特别是一种高温水处理系统。
背景技术
随着人们生活水平的提高，以及人们医疗安全意识的加强，对输液设备的质量要求也就越来越高，而作为输液液体的质量的要求也就越来越高，因此需要加强对水的处理，以加强输液用水的品质。
在水处理过程中，不仅需要高温杀菌，还需要对其进行水质软化处理，为避免细菌再生，还必须对水进行除氧处理。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种能耗低、处理效果好和水处理效率高的高温水处理系统。
本实用新型的目的通过以下技术方案来实现：一种高温水处理系统，它包括高温锰砂罐、高温交换器、热水箱、节能器、除氧器和锅炉，所述的高温交换器为多个，高温锰砂罐的出口管上设置有多条支管，且分别与高温交换器的进水端连接，所述的高温交换器的出水管与热水箱连接，所述的热水箱与节能器连接，所述的节能器的出口管设置有一除氧器，除氧器的出口端与锅炉连接，所述的锅炉上设置有一回流管，回流管的另一端与除氧器连接。
所述的高温交换器内下端设置有锰砂过滤器，其上端设置有阳离子树脂层。
所述的除氧器分为上除氧气和下除氧器，上除氧器与节能器连接，下除氧器与锅炉连接。
所述的高温交换器有三个，且并排放置。
本实用新型具有以下优点：本实用新型的水处理系统，设置有高温交换器，高温交换器内设置有阳离子树脂层，从而实现了水的软化处理，且高温交换器设置有多个，提高了水处理的效率;设置有除氧器，且除氧器分为上除氧器和下除氧器，保证了水除氧的质量，提高了水处理的效果，而且锅炉内产生的高温水蒸气通过回流管与下除氧器连接，并将其温度传递给下除氧器内的水，使其温度得到提高，提高了下除氧器除氧性能;而且该系统中的水，始终处于高温装置，保证了水的杀菌效果，可抑制细菌的再生，从而提高了水处理的质量。
