申请日2015.04.02
公开(公告)日2015.08.05
IPC分类号C02F9/14
摘要
本实用新型涉及环保设备技术领域，属于一种污水处理设备，具体为一种地埋式高效生物膜污水处理装置。该装置包括地埋式高效生物膜污水处理装置的机械室、一级厌氧调节池、高效生物膜综合处理系统、斜管沉淀池。所述的一级厌氧调节池具有调节水质水量的作用，并且利用厌氧生物对污水进行初步的处理;所述的高效生物膜综合处理系统兼具好氧及缺氧模式，能有效地处理污水中污染物，最终使出水达到相关标准;本套装置是一种设置于地下的装置，专门针对进水水质不稳定的城镇污水进行处理，装置结构完善、紧凑、运行维护简单、方便、运行费用低廉、出水水质稳定。

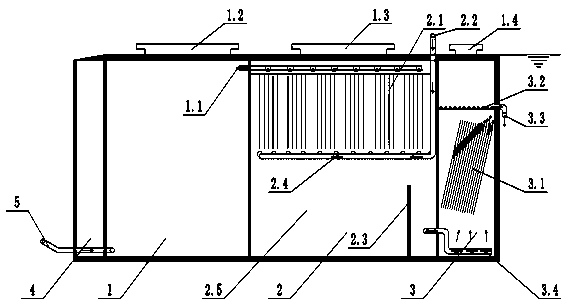

摘要附图
权利要求书
1.地埋式高效生物膜污水处理装置，包括地埋式高效生物膜污水处理装置的本体、机械室(4)、一级厌氧调节池(1)、高效生物膜综合处理系统(2)和斜管沉淀池(3)，其特征在于：在地埋式高效生物膜污水处理装置的本体内设置机械室(4)、一级厌氧调节池(1)、高效生物膜综合处理系统(2)和斜管沉淀池(3)，污水由城镇污水的化粪池通过污水入口(5)依次进入一级厌氧调节池(1)、高效生物膜综合处理系统(2)和斜管沉淀池(3)，机械室(4)设置在一级厌氧调节池(1)的前端，高效生物膜综合处理系统(2)设置在一级厌氧调节池(1)的后端，斜管沉淀池(3)设置在高效生物膜综合处理系统(2)的后端。
2.地埋式高效生物膜污水处理装置，包括地埋式高效生物膜污水处理装置的本体、机械室(4)、一级厌氧调节池(1)和高效生物膜综合处理系统(2)，其特征在于：在地埋式高效生物膜污水处理装置的本体内设置机械室(4)、一级厌氧调节池(1)和高效生物膜综合处理系统(2)，污水由城镇污水的化粪池通过污水入口(5)依次进入一级厌氧调节池(1)和高效生物膜综合处理系统，机械室(4)设置在一级厌氧调节池(1)的前端，高效生物膜综合处理系统(2)设置在一级厌氧调节池(1)的后端。
3.根据权利要求1或权利要求2所述的地埋式高效生物膜污水处理装置，其特征在于：在所述的高效生物膜综合处理系统(2)的下部设置反硝化区(2.5)和挡流板(2.3)。
4.根据权利要求1或权利要求2所述的地埋式高效生物膜污水处理装置，其特征在于：在所述的高效生物膜综合处理系统(2)的上部设置布水器一(1.1)，布水器一(1.1)上布水管的安装高度高于连通口的高度。
5.根据权利要求1或权利要求2所述的地埋式高效生物膜污水处理装置，其特征在于：在所述的一级厌氧调节池(1)上部设检修口一(1.2)、高效生物膜综合处理系统(2)上部设检修口二(1.3)。
6.根据权利要求1或权利要求2所述的地埋式高效生物膜污水处理装置，其特征在于：在所述的高效生物膜综合处理系统内设置高效生物膜片状填料(2.1)，并在高效生物膜综合处理系统的中部设置曝气装置(2.4)，曝气管(2.2)上设置曝气装置(2.4)。
7.根据权利要求6所述的地埋式高效生物膜污水处理装置，其特征在于：所述的高效生物膜片状填料(2.1)安装方式为悬挂式，间距为20cm。
8.根据权利要求1所述的地埋式高效生物膜污水处理装置，其特征在于：在所述的斜管沉淀池(3)上部设检修口三(1.4)。
9.根据权利要求1所述的地埋式高效生物膜污水处理装置，其特征在于：在斜管沉淀池的下部设置布水器二(3.4)，上部设置出水堰(3.2)，出水堰(3.2)与出水口(3.3)连接。
说明书
地埋式高效生物膜污水处理装置
技术领域
本实用新型涉及环保设备技术领域，属于一种污水处理设备，具体为一种地埋式高效生物膜污水处理装置。
背景技术
随着经济和人口的增长，环境污染问题越来越受到广泛的关注，而中国环境十大问题是指大气污染问题、 水环境污染问题、 垃圾处理问题、 土地荒漠化和沙灾问题、 水土流失问题、 旱灾和水灾问题、 生物多样性破坏问题、 WTO与环境问题、 三峡库区的环境问题和持久性有机物污染问题。对于水环境污染问题而言，污水是重要的污染源之一。而对于污水的处理一般采用地面上设置的处理装置，随着我国国民经济的快速发展和城镇化建设的不断推进，城镇多点源式水污染已不适用大型污水处理厂的处理方式，大型污水处理厂不仅装置复杂，占地面积较大，必然增加了占地成本。而小规模污水处理成本过高，设备复杂等成为亟待解决的问题，
发明内容
本实用新型针对以上技术问题，提供一种设备结构完善、紧凑、运行维护简单、方便、出水水质稳定的地埋式高效生物膜污水处理装置，简称BHB技术。BHB是地埋式高效生物膜的英文缩写。其原文为：Buried high efficiency biological membrane。
本发明的技术方案为：
地埋式高效生物膜污水处理装置，包括两种结构，第一种结构包括地埋式高效生物膜污水处理装置的本体、机械室、一级厌氧调节池、高效生物膜综合处理系统和斜管沉淀池，首先在地埋式高效生物膜污水处理装置的本体内设置机械室、一级厌氧调节池、高效生物膜综合处理系统和斜管沉淀池，污水由城镇污水的化粪池通过污水入口依次进入一级厌氧调节池和高效生物膜综合处理系统，机械室设置在一级厌氧调节池的前端，高效生物膜综合处理系统设置在一级厌氧调节池的后端，斜管沉淀池设置在高效生物膜综合处理系统的后端。
第二种地埋式高效生物膜污水处理装置的结构包括地埋式高效生物膜污水处理装置的本体、机械室、一级厌氧调节池、高效生物膜综合处理系统，在地埋式高效生物膜污水处理装置的本体内设置机械室、一级厌氧调节池、高效生物膜综合处理系统，污水由城镇污水的化粪池通过污水入口依次进入一级厌氧调节池、高效生物膜综合处理系统和人工湿地系统，机械室设置在一级厌氧调节池的前端，高效生物膜综合处理系统设置在一级厌氧调节池的后端。
两种结构中，污水经过设置于化粪池中的格栅网拦截较大颗粒物后通过自流方式流入一级厌氧调节池进行厌氧处理，然后经过一级厌氧调节池上部流入高效生物膜综合处理系统。然后第一种结构的出水通过斜管沉淀池沉淀，最后达标排放。第二种结构的出水直接排入人工湿地系统，利用湿地自身良好的自然沉降处理性能，对污水进行进一步处理。
高效生物膜综合处理系统的下部设置反硝化区和挡流板。上部设置布水器一，布水器一上布水管的安装高度高于连通口的高度。布水器一使进水均匀，于高效生物膜综合处理系统池高1/2处设置填料，高效生物膜综合处理系统分为两个反应区，上部为好氧反应区，下部为反硝化区，污水经过好氧反应后再进行反硝化反应，同时设置的挡流板有效控制水流方向，充分进行反硝化作用，避免短流发生。
在一级厌氧调节池上部设检修口一、高效生物膜综合处理系统上部设检修口二，方便对装置的检修。
在所述的高效生物膜综合处理系统内设置高效生物膜片状填料，并在高效生物膜综合处理系统的中部设置曝气装置，曝气装置上设置曝气管。高效生物膜片状填料安装方式为悬挂式，间距为20cm。
在斜管沉淀池上部设检修口三，方便对装置的检修。在斜管沉淀池的下部设置布水器二，上部设置出水堰，出水堰与出水口连接。
一级厌氧调节池既能调节污水的水质水量，又能进行厌氧处理，为后续的处理设施减少负荷。
在所述的高效生物膜综合处理系统内设置高效生物膜片状填料，安装方式为悬挂式，间距一般为20cm，视水质状况可增、减填料密度。
与现有技术相比，本实用新型的有益效果为：
(一) 、本装置中的填料有良好的亲水性，比表面积大，空隙小，适合绝
大部分微生物的生长，同时填料挂膜效果好、易脱落，污泥产量小，污水处理效果好，出水水质稳定。
(二) 、该地埋式高效生物膜污水处理装置有良好的脱氮除磷效果;
(三) 、该地埋式高效生物膜污水处理装置耐冲击负荷能力强，运行稳定;
(四) 、投资成本低，运行费用低，安装、操作方便;
(五) 、无占地面积，装置上可覆土，可用作道路，亦可种植花草等植物用作景观小广场，美观又实用。
