申请日2015.04.27
公开(公告)日2015.09.23
IPC分类号C02F9/04; C02F103/16; C02F11/12
摘要
本实用新提供一种结构布局合理便于管控的电镀污水处理系统，包括依次通过管路及泵送机构相连的：用于储存含铬污水的含铬废水调节池、用于对含铬废水进行还原处理的铬还原池、用于储存经铬还原池处理的污水及其它污水的综合废水调节池、中和反应池以及斜管沉淀池，斜管沉淀池的上清液引至一贮水池，贮水池与一综合过滤塔相连，斜管沉淀池的固相部分引至一污泥浓缩池，污泥浓缩池与污泥压滤机相连。本实用新型的有益效果在于：结构布局合理，操作方便，便于实时监控;多重处理，处理效果好;性价比高、使用安全。
权利要求书

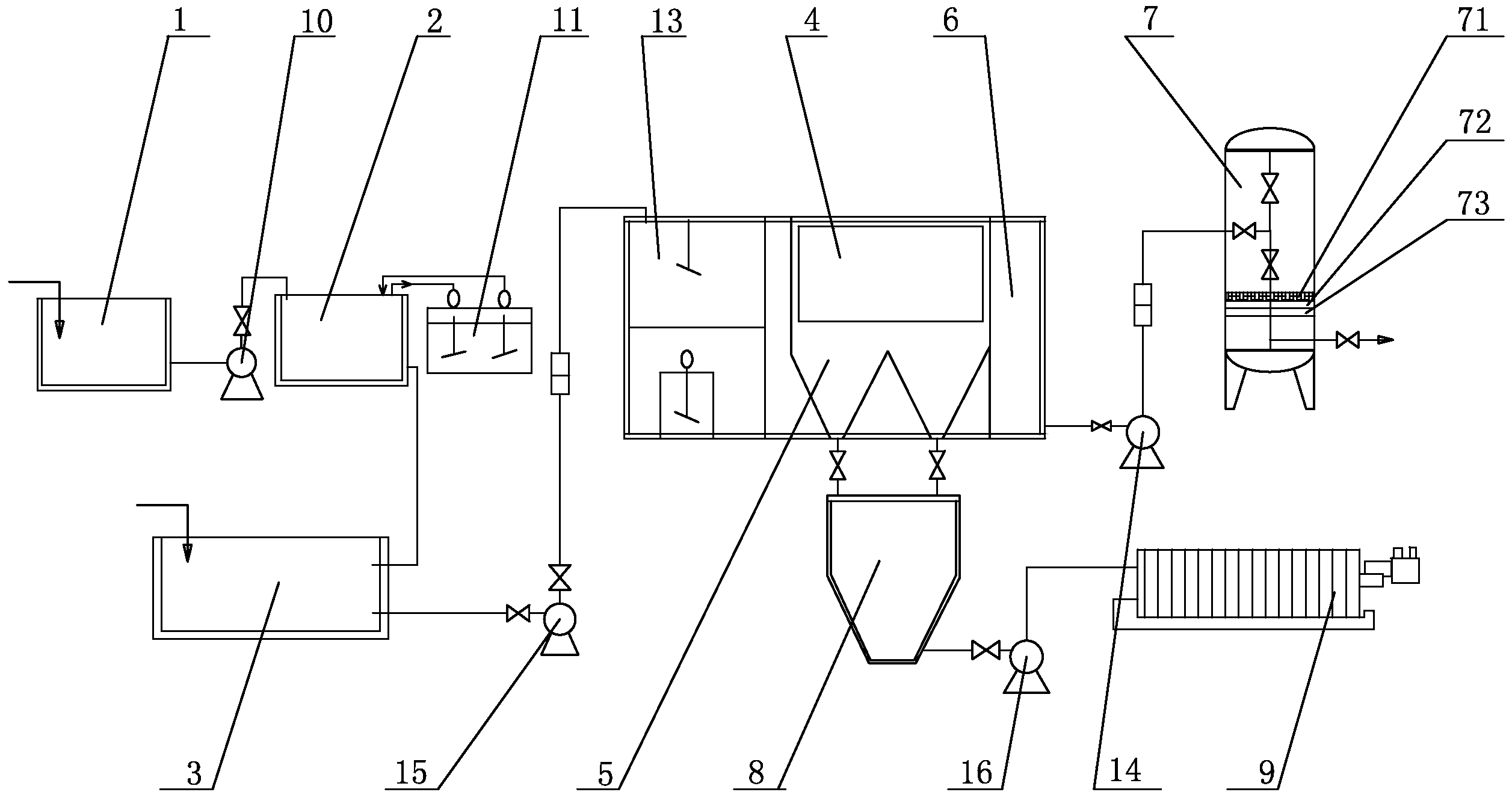

1.电镀污水处理系统，其特征在于包括依次通过管路及泵送机构相连的：用于储存含铬污水的含铬废水调节池、用于对含铬废水进行还原处理的铬还原池、用于储存经铬还原池处理的污水及其它污水的综合废水调节池、中和反应池以及斜管沉淀池，斜管沉淀池的上清液引至一贮水池，贮水池与一综合过滤塔相连，斜管沉淀池的固相部分引至一污泥浓缩池，污泥浓缩池与污泥压滤机相连。
2.根据权利要求1所述的电镀污水处理系统，其特征在于：含铬废水调节池与铬还原池通过第一提升泵相连，铬还原池配合设置有还原加药箱，还原加药箱通过第一计量泵与铬还原池相连。
3.根据权利要求1所述的电镀污水处理系统，其特征在于：中和反应池配合设置有中和加药箱，中和加药箱通过第二计量泵与中和反应池相连;中和反应池通过第三计量泵与贮水池相连，贮水池通过第四提升泵与综合过滤塔相连。
4.根据权利要求1所述的电镀污水处理系统，其特征在于：综合废水调节池通过第二提升泵与中和反应池相连。
5.根据权利要求1所述的电镀污水处理系统，其特征在于：污泥浓缩池与污泥压滤机通过第三提升泵相连。
6.根据权利要求1所述的电镀污水处理系统，其特征在于：污泥压滤机为板框式压滤机。
7.根据权利要求1所述的电镀污水处理系统，其特征在于：综合过滤塔内设置有活性炭吸附层。
8.根据权利要求7所述的电镀污水处理系统，其特征在于：综合过滤塔内还设置有陶瓷过滤层。
9.根据权利要求8所述的电镀污水处理系统，其特征在于：综合过滤塔内还设置有PP棉过滤层。
10.根据权利要求1所述的电镀污水处理系统，其特征在于：含铬废水调节池、铬还原池以及综合废水调节池上覆盖镀有钝化膜的金属盖板。
说明书
电镀污水处理系统
技术领域
本实用新型涉及污水处理领域，具体是指一种电镀污水处理系统。
背景技术
电镀工厂排出的废水和废液，如镀件漂洗水、废槽液、设备冷却水和冲洗地面水等，其水质因生产工艺而异，有的含铬，有的含镍或含镉、含氰、含酸、含碱等。废水中的金属离子有的以简单的阳离子形态存在(如Ni2+、Cu2+等)，有的以酸根阴离子形式存在，有的则以复杂的络合阴离子形式存在。存在形态复杂，对环境及人体危害极大。
现有的电镀污水处理系统往往结构过于庞杂，各装置及连接管路布局不合理，运行成本高，且难以实时管理。
发明内容
本实用新型针对以上问题，提供一种结构布局合理便于管控的电镀污水处理系统。
本实用新型的发明目的通过以下方案实现：
电镀污水处理系统，包括依次通过管路及泵送机构相连的：用于储存含铬污水的含铬废水调节池、用于对含铬废水进行还原处理的铬还原池、用于储存经铬还原池处理的污水及其它污水的综合废水调节池、中和反应池以及斜管沉淀池，斜管沉淀池的上清液引至一贮水池，贮水池与一综合过滤塔相连，斜管沉淀池的固相部分引至一污泥浓缩池，污泥浓缩池与污泥压滤机相连。
进一步地，含铬废水调节池与铬还原池通过第一提升泵相连，铬还原池配合设置有还原加药箱，还原加药箱通过第一计量泵与铬还原池相连。
进一步地，中和反应池配合设置有中和加药箱，中和加药箱通过第二计量泵与中和反应池相连;中和反应池通过第三计量泵与贮水池相连，贮水池通过第四提升泵与综合过滤塔相连。
进一步地，综合废水调节池通过第二提升泵与中和反应池相连。
进一步地，污泥浓缩池与污泥压滤机通过第三提升泵相连。
进一步地，污泥压滤机为板框式压滤机。
进一步地，综合过滤塔内设置有活性炭吸附层。
进一步地，综合过滤塔内还设置有陶瓷过滤层。
进一步地，综合过滤塔内还设置有PP棉过滤层。
进一步地，含铬废水调节池、铬还原池以及综合废水调节池上覆盖镀有钝化膜的金属盖板。
本实用新型的有益效果在于：结构布局合理，操作方便，便于实时监控;多重处理，处理效果好;性价比高、使用安全。
