申请日2015.08.10
公开(公告)日2015.11.18
IPC分类号F16K11/074
摘要
本发明公开了一种具有冲洗和旁通功能的过滤阀及其水处理装置，主要是控制阀芯下端面间隔设有的密封段面、径向进水盲孔、导流盲孔和中心导流盲孔，转位对应地与阀座端面上设有的关闭段面、待处理水孔、净水孔、排水孔、上、下布水孔关闭或连通。工作前，为防止供水管道内积存的杂质或/和黄色水锈形成的混浊进水对水处理装置的滤料造成堵塞，先转动控制阀芯使其下端面的径向水孔相对阀座端面上的净水孔或排水孔转位连通，将混浊进水直接从阀体的净水孔或排水孔向外排出后再进行过滤，防止了滤料的堵塞。水处理装置因滤料出现故障需要维护停止工作时，控制进水直接通过阀体的净水孔向外排出进行应急供水，提高了水处理的生产效率。
权利要求书

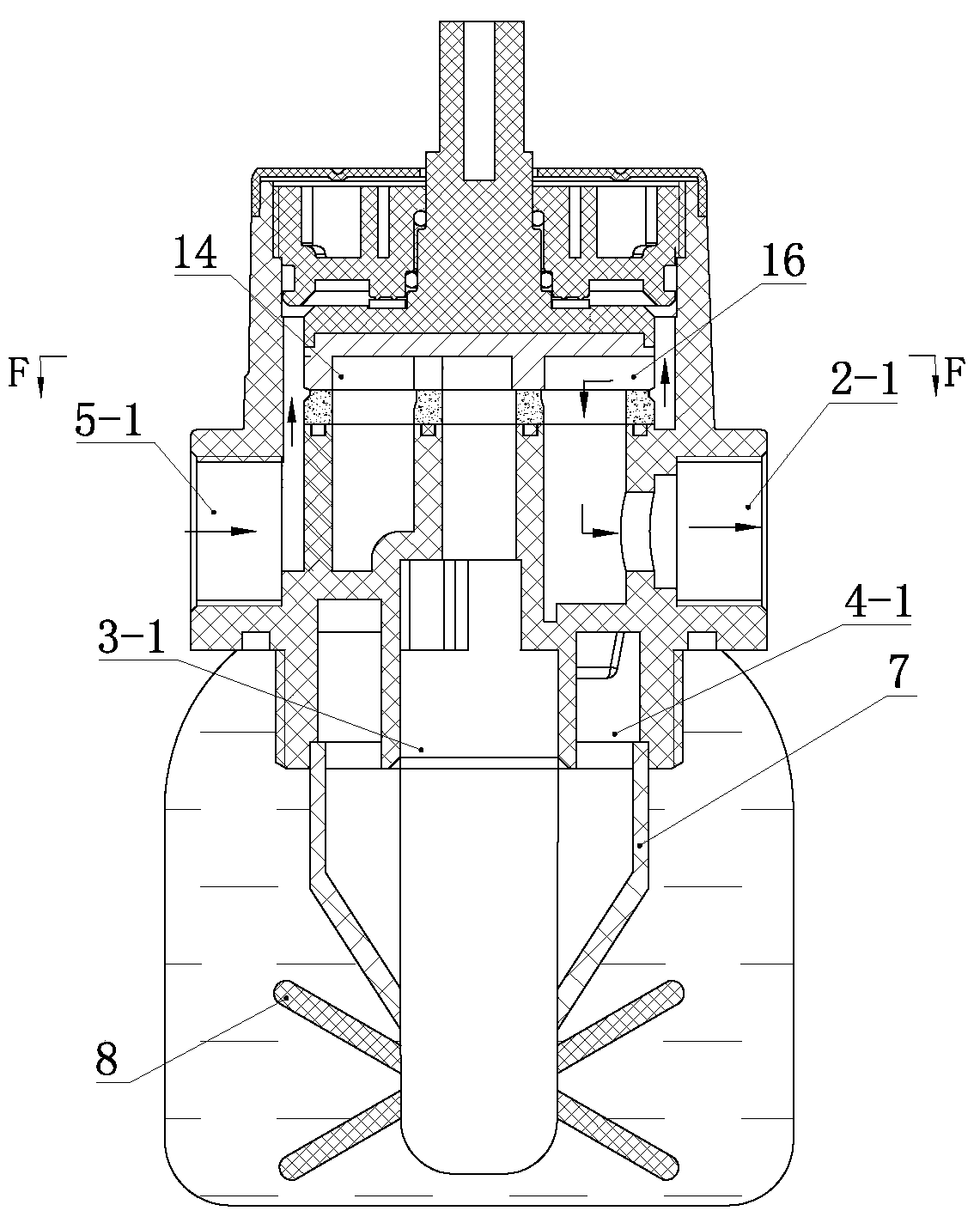

1.一种具有冲洗和旁通功能的过滤阀，包括阀体芯腔连有的阀座和在所述阀座的端面上可转动地连有的控制阀芯，以及阀体上连有的待处理水孔、净水孔、排水孔、上布水孔和下布水孔;其特征在于：控制阀芯下端面间隔设有的密封段面、径向进水盲孔(16)、导流盲孔(15)和中心导流盲孔(14)，转位对应地与阀座端面上设有的关闭段面(9)、待处理水孔(5)、净水孔(2)、排水孔(6)、上布水孔(4)和下布水孔(3)关闭或连通;其中，当进行旁通工位时，所述控制阀芯的径向进水盲孔(16)转位对应地与阀座、阀体的净水孔(2、2-1)连通;当进行排水工作位时，所述控制阀芯的径向进水盲孔(16)转位对应地与阀座、阀体的排水孔(6、6-1)连通;当进行关闭工位时，所述控制阀芯的径向进水盲孔(16)转位与阀座端面上的关闭段面(9)相对应，通过所述关闭段面的隔离密封，将经过阀体待处理水孔(5-1)进入阀座端面上的水孔流道关闭;当进行过滤工位时，所述控制阀芯的径向进水盲孔(16)转位对应地与阀座、阀体的上布水孔(4、4-1)连通，所述控制阀芯的中心导流盲孔(14)转位同时对应地与阀座、阀体的下布水孔(3、3-1)和净水孔(2、2-1)连通;当进行反洗工位时，所述控制阀芯的中心导流盲孔(14)转位同时对应地与阀座、阀体的下布水孔(3、3-1)和待处理水孔(5、5-1)连通，所述控制阀芯的导流盲孔(15)转位同时对应地与阀座、阀体的上布水孔(4、4-1)和排水孔(6、6-1)连通;当进行正洗工位时，所述控制阀芯的径向进水盲孔(16)转位对应地与阀座、阀体的上布水孔(4、4-1)连通，所述控制阀芯的中心导流盲孔(14)转位同时对应地与阀座、阀体的下布水孔(3、3-1)和排水孔(6、6-1)连通。
2.如权利要求1所述的具有冲洗和旁通功能的过滤阀，其特征在于：所述的径向进水盲孔(16)是在控制阀芯下端面间隔中心沉孔的位置呈扇形向阀芯周边延伸连成开口状。
3.如权利要求1或2所述的具有冲洗和旁通功能的过滤阀，其特征在于：所述的导流盲孔(15)是在控制阀芯下端面间隔中心沉孔的位置呈扇形向阀芯周边延伸连成封闭状。
4.如权利要求3所述的具有冲洗和旁通功能的过滤阀，其特征在于：所述的中心导流盲孔(14)是在控制阀芯下端面中心沉孔的边侧连通有封闭状的扇形沉孔。
5.采用权利要求1至4中任一项所述的具有冲洗和旁通功能的过滤阀的水处理装置，其特征在于：将所述阀体的上、下布水孔(4-1、3-1)置于罐体内腔并对应地与上、下布水器(7、8)相连;在所述罐体内腔置有滤料。
6.如权利要求5所述的水处理装置，其特征在于：所述滤料是石英砂、活性炭和石英砂与活性炭混合状的其中一种。
说明书
具有冲洗和旁通功能的过滤阀及其水处理装置
技术领域
本发明涉及水处理设施;特别是涉及一种具有冲洗和旁通功能的过滤阀及其水处理装置。
背景技术
现有技术中用于水处理的过滤阀，主要是由阀体芯腔连有的阀座和在所述阀座的端面上可转动地连有的控制阀芯，以及阀体上连有的待处理水孔、净水孔、排水孔、上、下布水孔构成。由于受所述阀座端面上间隔设有多个水孔的位置和所述水孔与阀体芯腔流道连接结构的限制，工作中，不具有冲洗和旁通功能。存在不足：一是当过滤阀外接水开关刚开启时，供水管道内积存的杂质或/和因停水产生的黄色水锈，会随同进水混合形成混浊的水质通过阀体待处理水孔进入水处理装置的罐体，对罐体内置有的滤料造成堵塞，明显降低了所述滤料的使用寿命。二是当所述滤料出现故障需要检查维护时，必须关闭过滤阀控制水处理装置停止对外供水，由此，降低了水处理的生产效率。
发明内容
针对上述现有技术存在的不足，本发明的目的在于提供一种具有冲洗和旁通功能的过滤阀和采用该阀的水处理装置，旨在增加滤料的使用寿命和提高水处理的生产效率。
为实现上述目的，本发明的技术方案是这样实现的，这种具有冲洗和旁通功能的过滤阀，包括阀体芯腔连有的阀座和在所述阀座的端面上可转动地连有的控制阀芯，以及阀体上连有的待处理水孔、净水孔、排水孔、上布水孔和下布水孔;它是控制阀芯下端面间隔设有的密封段面、径向进水盲孔、导流盲孔和中心导流盲孔，转位对应地与阀座端面上设有的关闭段面、待处理水孔、净水孔、排水孔、上布水孔和下布水孔关闭或连通;其中，当进行旁通工位时，所述控制阀芯的径向进水盲孔转位对应地与阀座、阀体的净水孔连通;当进行排水工作位时，所述控制阀芯的径向进水盲孔转位对应地与阀座、阀体的排水孔连通;当进行关闭工位时，所述控制阀芯的径向进水盲孔转位与阀座端面上的关闭段面相对应，通过所述关闭段面的隔离密封，将经过阀体待处理水孔进入阀座端面上的水孔流道关闭;当进行过滤工位时，所述控制阀芯的径向进水盲孔转位对应地与阀座、阀体的上布水孔连通，所述控制阀芯的中心导流盲孔转位同时对应地与阀座、阀体的下布水孔和净水孔连通;当进行反洗工位时，所述控制阀芯的中心导流盲孔转位同时对应地与阀座、阀体的下布水孔和待处理水孔连通，所述控制阀芯的导流盲孔转位同时对应地与阀座、阀体的上布水孔和排水孔连通;当进行正洗工位时，所述控制阀芯的径向进水盲孔转位对应地与阀座、阀体的上布水孔连通，所述控制阀芯的中心导流盲孔转位同时对应地与阀座、阀体的下布水孔和排水孔连通。
优选地，所述的径向进水盲孔是在控制阀芯下端面间隔中心沉孔的位置呈扇形向阀芯周边延伸连成开口状。
优选地，所述的导流盲孔是在控制阀芯下端面间隔中心沉孔的位置呈扇形向阀芯周边延伸连成封闭状。
优选地，所述的中心导流盲孔是在控制阀芯下端面中心沉孔的边侧连通有封闭状的扇形沉孔。
采用上述具有冲洗和旁通功能的过滤阀的水处理装置，它是将所述阀体的上、下布水孔置于罐体内腔并对应地与上、下布水器相连;在所述罐体内腔置有滤料。
优选地，所述滤料是石英砂、活性炭和石英砂与活性炭混合状的其中一种。
本发明具有冲洗和旁通功能的过滤阀通过采取上述结构，可依次实现旁通、排水、关闭、过滤、反洗和正洗工作。特别是在水处理过滤开始前，为防止供水管道内积存的杂质或/和黄色水锈形成的混浊进水，通过阀体待处理水孔进入水处理装置的罐体对滤料造成堵塞，先转动控制阀芯使其下端面的径向进水盲孔相对阀座端面上的净水孔或排水孔转位连通，将所述的混浊进水直接从阀体的净水孔或排水孔向外排出后再进行过滤工作，有效地防止了滤料的堵塞和增加了其使用寿命。
采用上述具有冲洗和旁通功能的过滤阀的水处理装置，当罐体滤料出现故障需要维护停止工作时，转动控制阀芯使其下端面的径向进水盲孔相对阀座端面上的净水孔转位连通，使通过阀体待处理水孔的进水直接从阀体的净水孔向外排出进行应急供水，实现了滤料维护时过滤阀仍继续工作供水，明显提高了水处理的生产效率。
