申请日2015.04.05
公开(公告)日2015.08.05
IPC分类号B01F7/16; C02F1/00
摘要
本实用新型公开了一种循环水处理自动加药装置，其特征在于：该循环水处理自动加药装置，溶液槽之间隔开，保证每个溶液槽内的最佳反应时间和恒定浓度，在箱体(15)中安装第一搅拌机(2)和第二搅拌机(4)及液位传感器(8)，在箱体(15)的上部设有液流口(6)，在箱体(15)的下部设有储存槽排污口(10)和熟化槽排污口(12)及液解槽排污口(14)，在箱体(15)的左侧安装计量泵接口(9)，在箱体(15)上部安装干粉投加系统(1)和电控箱(5)，在干粉投加系统(1)的下部设有干粉浸润口(17)和浸润水幕调整阀(18)，自来水管路与浸润水幕调整阀(18)连接，在自来水管路上设有进水调控阀(13)和进水控制电磁阀(3)及进水流量泵(16)。

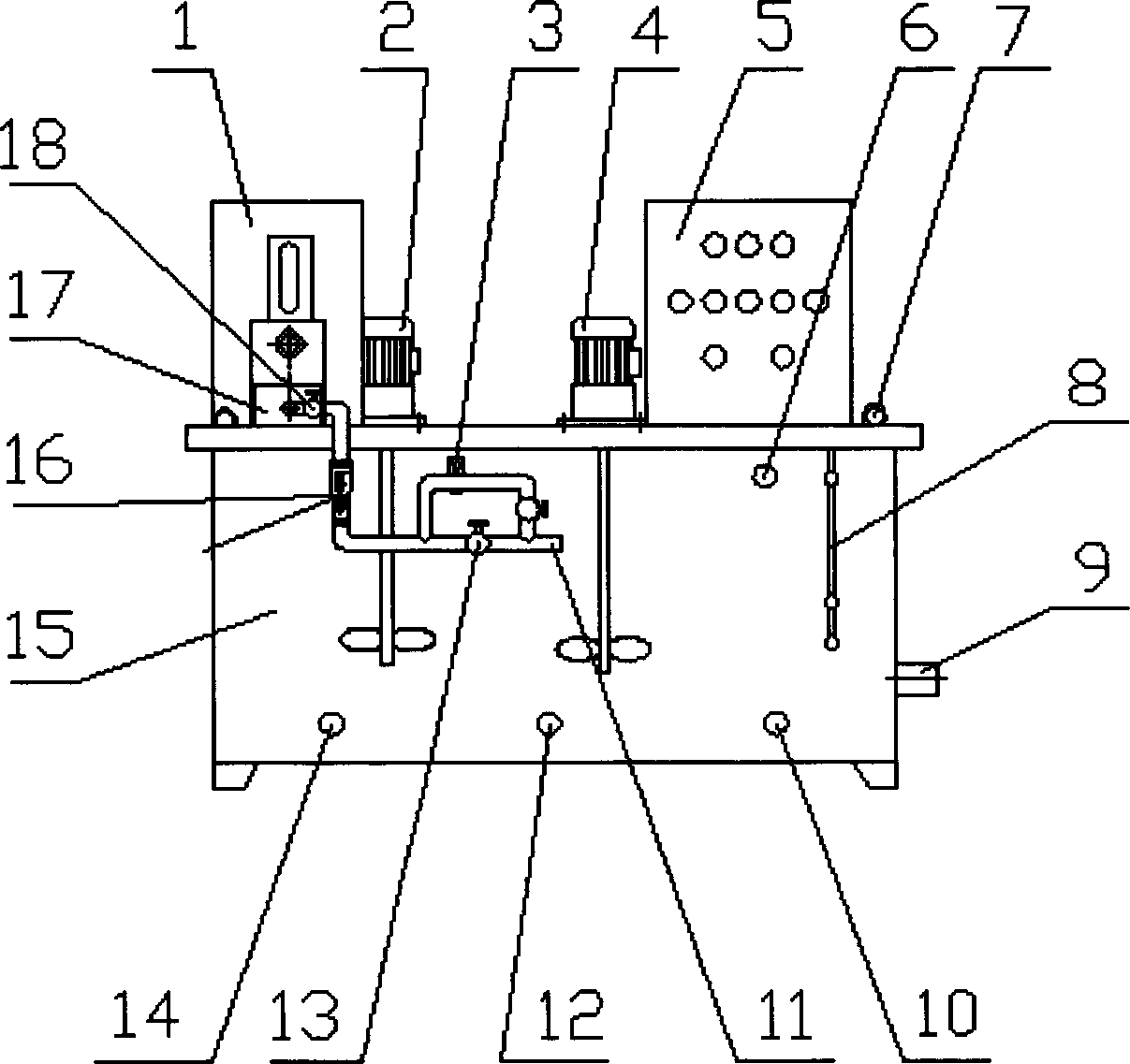

摘要附图
权利要求书
1.一种循环水处理自动加药装置，其特征在于：该循环水处理自动加药 装置，溶液槽之间隔开，保证每个溶液槽内的最佳反应时间和恒定浓度，在箱 体(15)中安装第一搅拌机(2)和第二搅拌机(4)及液位传感器(8)，在箱 体(15)的上部设有液流口(6)，在箱体(15)的下部设有储存槽排污口(10) 和熟化槽排污口(12)及液解槽排污口(14)，在箱体(15)的左侧安装计量泵 接口(9)，在箱体(15)上部安装干粉投加系统(1)和电控箱(5)，在干粉投 加系统(1)的下部设有干粉浸润口(17)和浸润水幕调整阀(18)，自来水管路 与浸润水幕调整阀(18)连接，在自来水管路上设有进水调控阀(13)和进水控制 电磁阀(3)及进水流量泵(16)。
说明书
一种循环水处理自动加药装置
技术领域
本实用新型涉及加药装置，具体涉及一种循环水处理自动加药装置。
背景技术
目前全世界各国资源紧缺和环境恶化问题口益突出，节水已成为各个国家 面临的严峻的课题。我国是严重缺水国家之一，循环冷却水作为工业企业的血 液，占我国工业取水量的70%以上，但它的循环重复利用率很低，因排放而形成 的浪费和污染现象十分普遍。与国外相比，我国的循环水处理技术还比较落后， 特别是将成熟、优良的药剂配方方案与自动化控制技术相结合的研究与药用还 处于起步阶段。
工业废水不经处理的排放，对土壤造成了严重的污染，其有害成分将通过 雨水的淋溶、渗透作用下通过土壤孔隙向四周和纵深的土壤迁移。在迁移过程 中，有害成分要经受土壤的吸附和其它作用。由于土壤的吸附能力和吸附容量 很大，随着渗滤水的迁移，使有害成分在固相中呈现不同程度的积累，导致土 壤成分和结构的改变，进而对土壤中生长的植物产生污染，污染严重的土地甚 至无法耕种。
发明内容
本实用新型的目的在于：提供一种循环水处理自动加药装置，其干粉溶液 制备过程是通过各个溶液分级逐步实现的，溶液槽之间隔开，保证每个溶液槽 内的最佳反应时间和恒定浓度，处理合格的水进行循环利用。
本实用新型解决技术问题所采用的技术方案是：一种循环水处理自动加药 装置，在箱体中安装第一搅拌机和第二搅拌机及液位传感器，在箱体的上部设 有液流口，在箱体的下部设有储存槽排污口和熟化槽排污口及液解槽排污口， 在箱体的左侧安装计量泵接口，在箱体上部安装干粉投加系统和电控箱。
一种循环水处理自动加药装置中，在干粉投加系统的下部设有干粉浸润口 和浸润水幕调整阀。
一种循环水处理自动加药装置中，自来水管路与浸润水幕调整阀连接。
一种循环水处理自动加药装置中，自来水管路设置在箱体外。
一种循环水处理自动加药装置中，在自来水管路上设有进水调控阀和进水 控制电磁阀及进水流量泵。
本实用新型的有益效果是：结构简单、自动控制投加药粉，浓度恒定均匀， 水质处理效果好，利于循环利用。
