申请日2015.05.08
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本实用新型属于污水处理设备技术领域，尤其是涉及一种船用污水处理设备。本船用污水处理设备包括沉淀过滤箱，厌氧过滤箱，二次沉淀箱，二次过滤箱和集水箱，沉淀过滤箱的外端连接有进水管，沉淀过滤箱的内部设有粗过滤结构，厌氧过滤箱内设有ABR反应器，二次过滤箱内设有膜生物反应器，二次过滤箱的外部设有细滤装置，细滤装置一端与二次沉淀箱相连接，另一端与二次过滤箱相连接，二次沉淀箱内设有密度检测装置，密度检测装置与控制机构相连接，控制机构与细滤装置相连接，粗过滤结构包括可沿着沉淀过滤箱内壁滑动的若干横向过滤杆和若干纵向过滤杆，横向过滤杆和纵向过滤杆纵向间隔设置且交错形成过滤网眼。优点在于：设计合理，结构简单。
权利要求书

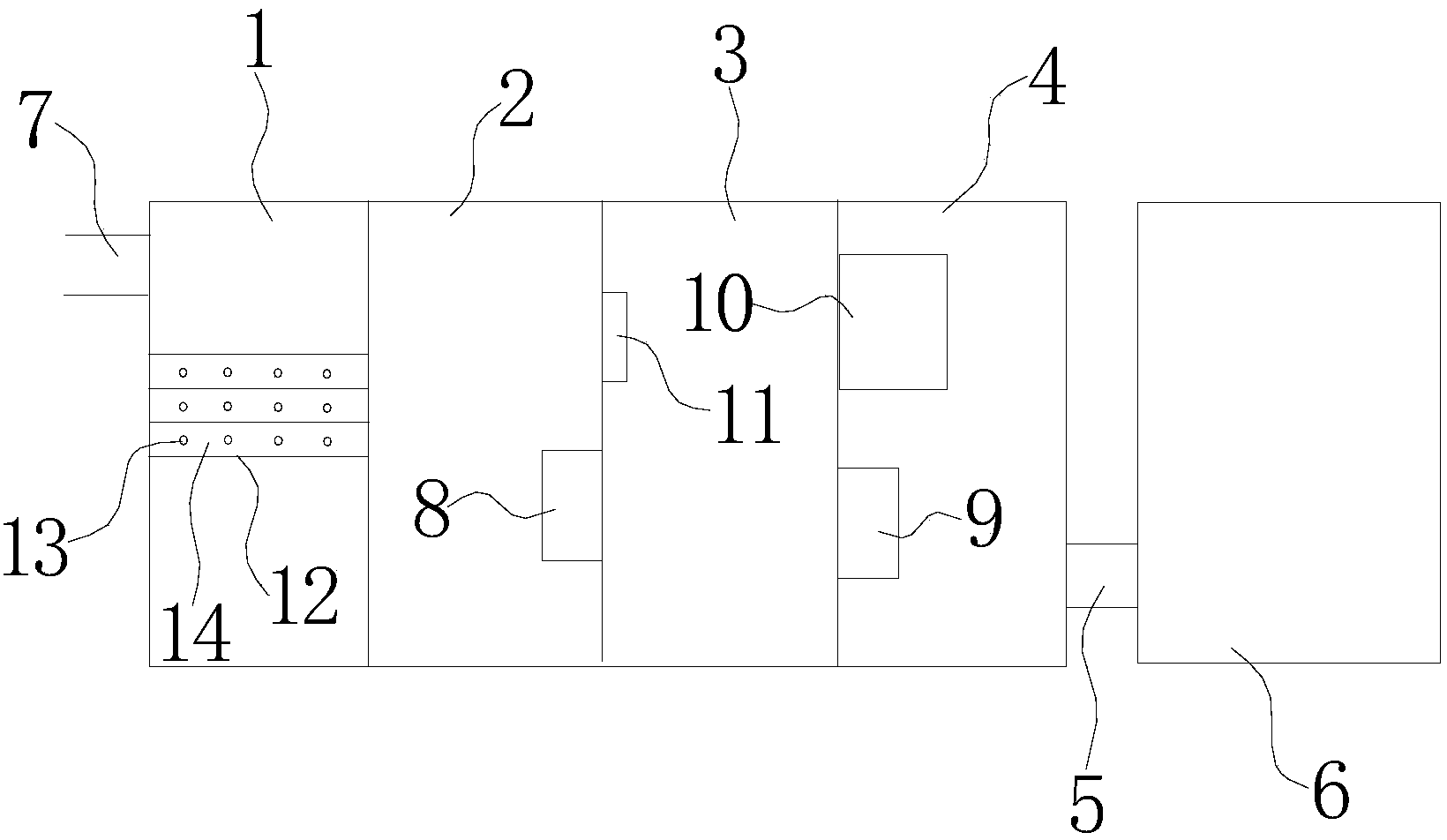

1.一种船用污水处理设备，其特征在于，包括沉淀过滤箱(1)，所述的沉淀过 滤箱(1)与厌氧过滤箱(2)相连通，所述的厌氧过滤箱(2)与二次沉淀 箱(3)相连通，所述的二次沉淀箱(3)与二次过滤箱(4)相连通，所述 的二次过滤箱(4)通过集水管(5)与集水箱(6)相连通，所述的沉淀过 滤箱(1)的外端连接有进水管(7)，沉淀过滤箱(1)的内部设有粗过滤结 构，所述的厌氧过滤箱(2)内设有ABR反应器(8)，所述的二次过滤箱(4) 内设有膜生物反应器(9)，二次过滤箱(4)的外部设有细滤装置(10)，所 述的细滤装置(10)一端与二次沉淀箱(3)相连接，另一端与二次过滤箱 (4)相连接，所述的二次沉淀箱(3)内设有能够检测二次沉淀箱(3)中 液体密度的密度检测装置(11)，所述的密度检测装置(11)与控制机构相 连接，所述的控制机构与细滤装置(10)相连接，所述的粗过滤结构包括可 沿着沉淀过滤箱(1)内壁滑动的若干横向过滤杆(12)和若干纵向过滤杆 (13)，所述的横向过滤杆(12)和纵向过滤杆(13)纵向间隔设置且横向 过滤杆(12)和纵向过滤杆(13)交错形成过滤网眼(14)。
2.根据权利要求1所述的船用污水处理设备，其特征在于，所述的细滤装置(10) 包括壳体(15)，所述的壳体(15)内设有两端敞口的内筒体(16)，所述的 内筒体(16)的上端设有若干层叠设置的上过滤网(17)，下端设有若干层 叠设置的下过滤网(18)，所述的内筒体(16)内填充有颗粒过滤层(19)， 所述的内筒体(16)通过环形板(20)固定在壳体(15)上，所述的壳体(15) 内设有位于内筒体(16)下部的过滤膜(21)。
3.根据权利要求2所述的船用污水处理设备，其特征在于，所述的过滤膜(21) 上设有过滤膜孔(22)，所述的过滤膜孔(22)呈漏斗形，包括位于过滤膜 (21)上表面的进膜口(23)以及位于过滤膜(21)下表面的出膜口(24)， 所述的进膜口(23)的直径大于出膜口(24)的直径且过滤膜孔(22)内壁 向外凸出形成中凸部(25)。
4.根据权利要求3所述的船用污水处理设备，其特征在于，所述的过滤膜(21) 的厚度从中心径向向外逐渐减小。
说明书
一种船用污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，尤其是涉及一种船用污水处理设 备。
背景技术
随着人口的急剧增长及工业发展,海洋环境受到了极大的破坏。为了保护 有限的海洋资源,世界各国正积极采取措施防止和减少船舶对海洋造成的污染。 船舶污水处理系统能对船舶航运过程中产生的污水进行处理，采用的工艺主要 有生化法、物化法、电化学法等，而现有技术中的船舶污水处理系统处理污水 的效果不够好，成本高，此外，在一级过滤中粗过滤结构都是固定的，而不能 根据具体的情况进行改变，整体设计还不够合理，实用性差。
为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解 决方案。例如，中国专利文献公开了一种船用污水处理设备及方法[申请号： CN200910085873.6]，包括生物反应池、膜分离装置和排水装置，所述生物反应 池及所述排水装置通过管路与所述膜分离装置相连通，其特征在于，所述膜分 离装置为膜生物反应器，该膜生物反应器包括顺序相连的预曝气室和膜过滤室， 所述预曝气室底部设置有曝气装置，所述的膜过滤室内设置膜组件，所述膜组 件安装于所述膜过滤室底部。
上述方案虽然在一定程度上解决了现有技术的不足，但是在一级过滤中粗 过滤结构仍然是固定的，而不能根据具体的情况进行改变，整体设计还不够合 理，实用性差。
实用新型内容
本实用新型的目的是针对上述问题，提供一种设计合理，结构简单的船用 污水处理设备。
为达到上述目的，本实用新型采用了下列技术方案：本船用污水处理设备， 其特征在于，包括沉淀过滤箱，所述的沉淀过滤箱与厌氧过滤箱相连通，所述 的厌氧过滤箱与二次沉淀箱相连通，所述的二次沉淀箱与二次过滤箱相连通， 所述的二次过滤箱通过集水管与集水箱相连通，所述的沉淀过滤箱的外端连接 有进水管，沉淀过滤箱的内部设有粗过滤结构，所述的厌氧过滤箱内设有ABR 反应器，所述的二次过滤箱内设有膜生物反应器，二次过滤箱的外部设有细滤 装置，所述的细滤装置一端与二次沉淀箱相连接，另一端与二次过滤箱相连接， 所述的二次沉淀箱内设有能够检测二次沉淀箱中液体密度的密度检测装置，所 述的密度检测装置与控制机构相连接，所述的控制机构与细滤装置相连接，所 述的粗过滤结构包括可沿着沉淀过滤箱内壁滑动的若干横向过滤杆和若干纵向 过滤杆，所述的横向过滤杆和纵向过滤杆纵向间隔设置且横向过滤杆和纵向过 滤杆交错形成过滤网眼。污水从进水管进入到沉淀过滤箱中，通过粗过滤结构 进行一次过滤，再进入到厌氧过滤箱中，经ABR反应器处理后进入到二次沉淀 箱进行再次沉淀，沉淀完成后，密度检测装置检测二次沉淀箱中液体的密度， 当检测到的数据大于设定值时，控制机构控制细滤装置启动，污水进入到细滤 装置，再流入到二次过滤箱中，当检测到的数据小于或是等于设定值时，二次 沉淀箱中的污水直接进入到二次过滤箱中，经膜生物反应器处理后，通过集水 管进入到集水箱中，污水处理效果好，此外，通过改变横向过滤杆和纵向过滤 杆之间的横向距离可改变过滤网眼，即粗过滤结构能够根据具体的情况进行改 变，灵活性强，整体设计合理，结构简单，实用性强。
在上述的船用污水处理设备中，所述的细滤装置包括壳体，所述的壳体内 设有两端敞口的内筒体，所述的内筒体的上端设有若干层叠设置的上过滤网， 下端设有若干层叠设置的下过滤网，所述的内筒体内填充有颗粒过滤层，所述 的内筒体通过环形板固定在壳体上，所述的壳体内设有位于内筒体下部的过滤 膜。在细滤装置中，污水先经上过滤网过滤，再经颗粒过滤层过滤，然后通过 下过滤网，最后经过滤膜过滤，过滤较为精细，过滤效果好。
在上述的船用污水处理设备中，所述的过滤膜上设有过滤膜孔，所述的过 滤膜孔呈漏斗形，包括位于过滤膜上表面的进膜口以及位于过滤膜下表面的出 膜口，所述的进膜口的直径大于出膜口的直径且过滤膜孔内壁向外凸出形成中 凸部。过滤膜孔上大下小，利于过滤。
在上述的船用污水处理设备中，所述的过滤膜的厚度从中心径向向外逐渐 减小。
与现有的技术相比，本船用污水处理设备的优点在于：第一，污水从进水 管进入到沉淀过滤箱中，通过粗过滤结构进行一次过滤，再进入到厌氧过滤箱 中，经ABR反应器处理后进入到二次沉淀箱进行再次沉淀，沉淀完成后，密度 检测装置检测二次沉淀箱中液体的密度，当检测到的数据大于设定值时，控制 机构控制细滤装置启动，污水进入到细滤装置，再流入到二次过滤箱中，当检 测到的数据小于或是等于设定值时，二次沉淀箱中的污水直接进入到二次过滤 箱中，经膜生物反应器处理后，通过集水管进入到集水箱中，污水处理效果好。
第二，通过改变横向过滤杆和纵向过滤杆之间的横向距离可改变过滤网眼， 即粗过滤结构能够根据具体的情况进行改变，灵活性强，整体设计合理，结构 简单，实用性强。
第三，在细滤装置中，污水先经上过滤网过滤，再经颗粒过滤层过滤，然 后通过下过滤网，最后经过滤膜过滤，过滤较为精细，过滤效果好，过滤膜孔 上大下小，利于过滤。
