申请日2015.04.13
公开(公告)日2015.08.26
IPC分类号F04B9/14; E03C1/12
摘要
本实用新型公开了一种手动力抽水式废水回收利用装置，收集箱对生活废水进行收集，通过手动抽水泵将收集箱内的生活废水提升至位于高处的蓄水箱内，蓄水箱的出水口处设有出水管，出水管通过三通管分别与马桶水箱和生活用水龙头连通，出水管上设有三通阀，自来水进水管通过三通阀与出水管连通。本实用新型提出的手动力抽水式废水回收利用装置，适合于家庭使用，对回收废水进行高位蓄水，并且可自由选择水源，能够在家庭内对水资源进行循环利用，此外通过手动力抽水，既无需消耗电能，又能够起到强身健体的功效。

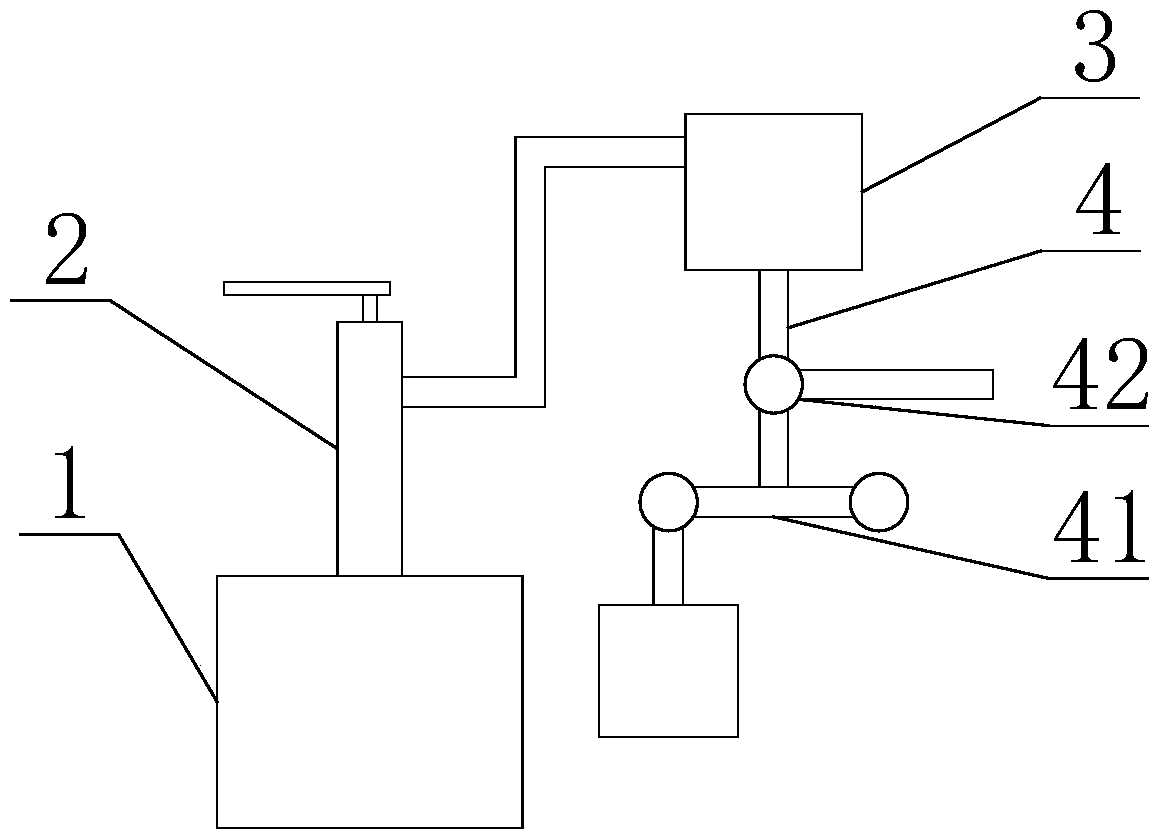

摘要附图
权利要求书
1.一种手动力抽水式废水回收利用装置，其特征在于，包括：收集箱(1)、 手动抽水泵(2)、蓄水箱(3)、出水管(4);
收集箱(1)内部设有容纳生活废水的腔体，所述腔体顶部具有开口，手动 抽水泵(2)位于所述开口处，其进水端通过所述开口与腔体连通;
蓄水箱(3)上部设有进水口，手动抽水泵(2)出水端与所述进水口通过 管道连通，蓄水箱(3)底部设有出水口，出水管(4)一端通过出水口与蓄水 箱(3)连通，另一端设有三通管(41)，三通管(41)两端分别通过阀门与马 桶水箱和生活用水龙头连通，出水管(4)上设有三通阀(42)，自来水进水管 通过三通阀(42)与出水管(4)连通。
2.根据权利要求1所述的手动力抽水式废水回收利用装置，其特征在于， 手动抽水泵(2)包括泵体(21)、活塞(22)、活塞连杆(23)、压杆(24)，泵 体(21)内部具有顶部开口的腔体，泵体(21)顶部设有支撑件(25)，活塞(22) 位于腔体内且与泵体(21)内壁密封配合，活塞(22)中部设有竖直通孔，活 塞(22)上设有第一密封盖(51)，第一密封盖(221)位于竖直通孔上方且可 与竖直通孔密封配合，活塞(22)将腔体分为位于活塞(22)上方的进液腔和 位于活塞(22)下方的出液腔，进液腔和出液腔可通过竖直通孔连通，出液腔 侧壁上设有液体出口，进液腔侧壁上设有液体入口，进液腔底部设有第二密封 盖(52)，第二密封盖(52)位于液体入口上方且可与液体入口密封配合，活塞 连杆(23)竖直设置，其底端连接活塞(22)顶部，压杆(24)中部铰接在支 撑件(25)顶端，压杆(24)一端与活塞连杆(23)顶端铰接;
当压下压杆(24)远离活塞连杆(23)一端时，活塞连杆(23)带动活塞 (22)向上移动，第一密封盖(51)在压力作用下闭合，第二密封盖(52)打 开。
3.根据权利要求1或2所述的手动力抽水式废水回收利用装置，其特征在 于，出水管(4)上设有止逆阀(43)，止逆阀(43)位于三通阀(42)上游。
4.根据权利要求1或2所述的手动力抽水式废水回收利用装置，其特征在 于，蓄水箱(3)的进水口位于出水口上方。
5.根据权利要求1所述的手动力抽水式废水回收利用装置，其特征在于， 三通管(41)位于蓄水箱(3)的出水口下方。
说明书
一种手动力抽水式废水回收利用装置
技术领域
本实用新型涉及废水回收利用技术领域，尤其涉及一种手动力抽水式废水 回收利用装置。
背景技术
节能、节源当今社会大力提倡，以人均生活可重复使用用水25升计算，全 国一天可节约淡水325亿升。目前，家庭废水利用装置一般三种，一种是将蓄 水池放在家庭最低位置，家庭用水器具处于较高位置，利用水的重力和流动性 来收集废水，该装置的缺陷是废水不能自动进入马桶来冲厕，很难实现节能的 目的。第二类是自家卫生间的顶部安装蓄水箱，接上层楼房的废水，它的缺陷 是很难与其它用户协调，维护难度较大。此外，通常废水利用需要借助电动抽 水泵，消耗一定电能。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种手动力抽水式废 水回收利用装置，适合于家庭使用，对回收废水进行高位蓄水，并且可自由选 择水源，能够在家庭内对水资源进行循环利用，节约能源。
本实用新型提出的一种手动力抽水式废水回收利用装置，包括：收集箱、 手动抽水泵、蓄水箱、出水管;
收集箱内部设有容纳生活废水的腔体，所述腔体顶部具有开口，手动抽水 泵位于所述开口处，其进水端通过所述开口与腔体连通;
蓄水箱上部设有进水口，手动抽水泵出水端与所述进水口通过管道连通， 蓄水箱底部设有出水口，出水管一端通过出水口与蓄水箱连通，另一端设有三 通管，三通管两端分别通过阀门与马桶水箱和生活用水龙头连通，出水管上设 有三通阀，自来水进水管通过三通阀与出水管连通。
优选地，手动抽水泵包括泵体、活塞、活塞连杆、压杆，泵体内部具有顶 部开口的腔体，活塞位于腔体内且与泵体内壁密封配合，活塞中部设有竖直通 孔，活塞上设有第一密封盖，第一密封盖位于竖直通孔上方且可与竖直通孔密 封配合，活塞将腔体分为位于活塞上方的进液腔和位于活塞下方的出液腔，进 液腔和出液腔可通过竖直通孔连通，出液腔侧壁上设有液体出口，进液腔侧壁 上设有液体入口，进液腔底部设有第二密封盖，第二密封盖位于液体入口上方 且可与液体入口密封配合，活塞连杆竖直设置，其底端连接活塞顶部，泵体顶 部设有支撑件，压杆中部铰接在支撑件顶端，压杆一端与活塞连杆顶端铰接;
当压下压杆远离活塞连杆一端时，活塞连杆带动活塞向上移动，第一密封 盖在压力作用下闭合，第二密封盖打开。
优选地，出水管上设有止逆阀，止逆阀位于三通阀上游。
优选地，蓄水箱的进水口位于出水口上方。
优选地，三通管位于蓄水箱的出水口下方。
本实用新型中，所提出的手动力抽水式废水回收利用装置，收集箱对生活 废水进行收集，通过手动抽水泵将收集箱内的生活废水提升至位于高处的蓄水 箱内，蓄水箱的出水口处设有出水管，出水管通过三通管分别与马桶水箱和生 活用水龙头连通，出水管上设有三通阀，自来水进水管通过三通阀与出水管连 通。通过上述优化设计的手动力抽水式废水回收利用装置，适合于家庭使用， 对回收废水进行高位蓄水，并且可自由选择水源，能够在家庭内对水资源进行 循环利用，此外通过手动力抽水，既无需消耗电能，又能够起到强身健体的功 效。
