申请日2015.04.13
公开(公告)日2015.08.12
IPC分类号B65D88/00; B65D88/76; B65D90/02; B65D88/06
摘要
本发明公开了一种地埋式污水处理的聚乙烯罐体，该罐体主要包括呈圆柱体形的中空罐身(8)，罐身(8)底部关于底面直径对称设有两条可供叉车的货叉卡入固定的叉车叉槽(7);罐身(8)上与叉车叉槽(7)方向垂直的两侧对称设置有槽型吊装块(1);罐身(8)顶部与叉车叉槽(7)方向平行的直径两端各设置有一个吊装固定物(2)。本发明所述罐体，易于搬运，且采用改性聚乙烯材料，具有抗氧化、抗腐蚀效果好的特点。其使用不受周围环境和水质的影响，特别适用于制备地埋式污水处理用的罐体，对环境无污染。

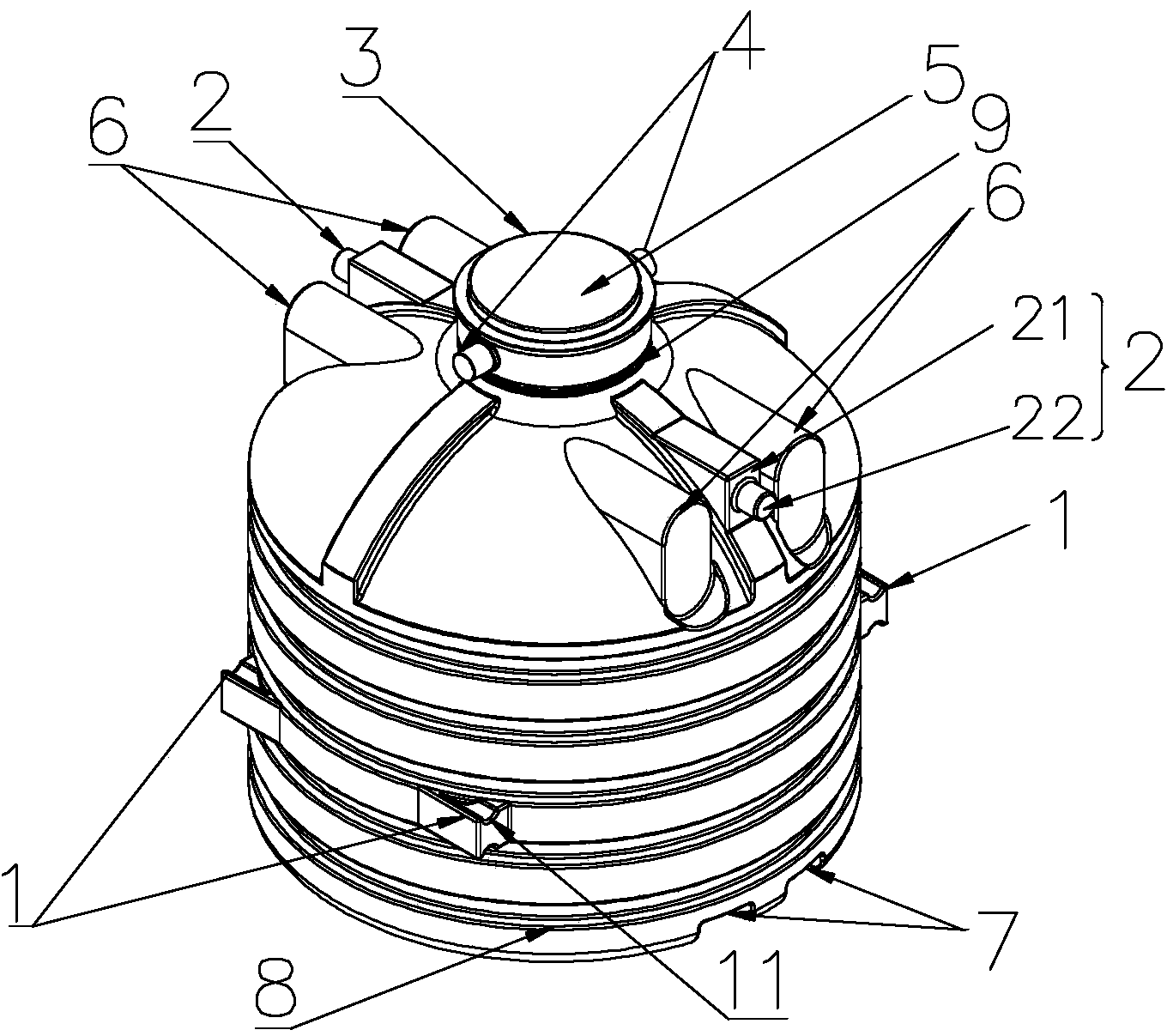

摘要附图
权利要求书
1.一种地埋式污水处理的聚乙烯罐体，该罐体主要包括呈圆柱 体形的中空罐身(8)，其特征在于：
所述罐身(8)底部关于底面直径对称设有两条可供叉车的货叉 卡入固定的叉车叉槽(7);
所述罐身(8)上与叉车叉槽(7)方向垂直的两侧对称设置有槽 型吊装块(1);
所述罐身(8)顶部与叉车叉槽(7)方向平行的直径两端各设置 有一个吊装固定物(2)。
2.根据权利要求1所述地埋式污水处理的聚乙烯罐体，其特征 在于：所述槽型吊装块(1)在罐身(8)两侧各设有一对，每个槽型 吊装块(1)的横截面呈大致三角形，沿罐身(8)的弧形表面固定， 且在槽型吊装块(1)的上下两侧各开设有吊装固定槽(11)，吊装固 定槽(11)与罐身(8)径向平行。
3.根据权利要求1所述地埋式污水处理的聚乙烯罐体，其特征 在于：所述吊装固定物(2)包括加强块(21)和圆柱体固定轴(22)， 所述加强块(21)纵截面呈大致三角形，底部沿罐身(8)顶部的圆 弧形表面固定，所述圆柱体固定轴(22)沿罐身(8)径向固定在加 强块(21)外端。
4.根据权利要求1或3所述地埋式污水处理的聚乙烯罐体，其 特征在于：所述吊装固定物(2)的两侧均设置有进出水管加强保护 部件(6)。
5.根据权利要求1所述地埋式污水处理的聚乙烯罐体，其特征 在于：所述罐身顶部中心设有人孔(5)，人孔(5)顶部的人孔颈口 (3)处连接人孔盖(9)，人孔盖(9)下侧设有一圈用于插接支撑环 (92)的插槽(91)，所述支撑环(92)包括外支撑环和内支撑环， 且所述外支撑环设置在内支撑环外侧，且其高度大于内支撑环的高 度。
6.根据权利要求5所述地埋式污水处理的聚乙烯罐体，其特征 在于：所述人孔颈口(3)下方两侧、与叉车叉槽(7)垂直方向上设 置有圆柱体形状的排泥管加强保护部件(4)。
7.根据权利要求1所述地埋式污水处理的聚乙烯罐体，其特征 在于：所述罐身(8)外侧呈凹凸状，包括绕周身环状间隔排列的凸 条(81)和凹槽(82)，所述槽型吊装块(1)位于凸条(81)上。
8.一种制备权利要求1-7任意一项权利要求所述罐体的改性聚 乙烯，其特征在于该改性聚乙烯由高密度聚乙烯、油酸酰胺、脂肪族 甘油酯、硅酸盐、氢氧化铝按比例依次加入造粒机中，以常规工艺进 行造粒所得，各组分以质量百分含量表示如下：
高密度聚乙烯 94-98%;
油酸酰胺 0.35-1.5%;
脂肪族甘油酯 0.15-1.5%;
硅酸盐 0.2-1.5%;
氢氧化铝 0.3-1.5%。
9.一种用权利要求8所述改性聚乙烯制备地埋式污水处理的罐 体的方法，其特征在于该方法为将粒度为50-100目的改性聚乙烯颗 粒磨粉，加入滚塑模具中，20-40min内加热至160-230℃，保温 30-50min，再风冷降温至70-100℃后自然冷却20-40min，最后脱模 20-40min，即得罐体。
说明书
一种地埋式污水处理的聚乙烯罐体、所用材料及罐体制备方法
技术领域
本发明涉及一种地埋式污水处理的聚乙烯罐体，以及制备该罐体 所用的材料和制备该罐体的方法。
背景技术
地埋式污水处理设备罐体目前主要为混凝土、碳钢及玻璃钢三 种。其中，1、混凝土罐体，施工时间长，罐体受水体影响;2、碳钢 罐体，通常罐体内外做防腐措施，如涂环氧沥青。但不耐腐蚀，尤其 埋于地下，在土壤环境下，耐腐蚀性极差。结构表面光滑，需在设备 顶部设置吊环，在吊装时，存在风险，同时会造成内部隔板损坏。3、 玻璃钢罐体，防腐性能好，但制作工艺不环保，且多数为人工手糊。 原料为玻璃纤维、不饱和树脂及固化剂。固化剂、不饱和树脂在制作 过程挥发大量的苯乙烯气体，不仅污染环境，更会对人造成极大损害。 玻璃钢罐体表面光滑，需在设备顶部设置吊环，在吊装时，存在风险， 同时会造成内部隔板损坏。在使用过程中玻璃纤维会脱落，且不能被 周围环境有效降解，对环境造成极大的伤害。因此有必要设计一个便 于吊装，耐腐蚀、抗老化、不受水体影响、无污染的地埋式污水处理 的罐体。
发明内容
本发明所要解决的技术问题是，提供一种地埋式污水处理的聚乙 烯罐体，该罐体采用改性聚乙烯，具有防腐性能好，抗老化性能好， 不受水体影响，对环境无污染，同时具有便于搬运的优点。
本发明的技术方案：本发明所述的地埋式污水处理的聚乙烯罐 体，该罐体主要包括呈圆柱体形的中空罐身，
所述罐身底部关于底面直径对称设有两条可供叉车的货叉卡入 固定的叉车叉槽;
所述罐身上与叉车叉槽方向垂直的两侧对称设置有槽型吊装块;
所述罐身顶部与叉车叉槽方向平行的直径两端各设置有一个吊 装固定物。
进一步地，所述槽型吊装块在罐身两侧各设有一对，每个槽型吊 装块的横截面呈大致三角形，沿罐身的弧形表面固定，且在槽型吊装 块的上下两侧各开设有吊装固定槽，吊装固定槽与罐身径向平行。
进一步地，所述吊装固定物包括加强块和圆柱体固定轴，所述加 强块纵截面呈大致三角形，底部沿罐身顶部的圆弧形表面固定，所述 圆柱体固定轴沿罐身径向固定在加强块外端。
进一步地，所述吊装固定物的两侧均设置有进出水管加强保护部 件。
进一步地，所述罐身顶部中心设有人孔，人孔顶部的人孔颈口处 连接人孔盖，人孔盖下侧设有一圈用于插接支撑环的插槽，所述支撑 环包括外支撑环和内支撑环，且所述外支撑环设置在内支撑环外侧， 且其高度大于内支撑环的高度。
进一步地，所述人孔颈口下方两侧、与叉车叉槽垂直方向上设置 有圆柱体形状的排泥管加强保护部件。
进一步地，所述罐身外侧呈凹凸状，包括绕周身环状间隔排列的 凸条和凹槽，所述槽型吊装块位于凸条上。
本发明所述地埋式污水处理的聚乙烯罐体采用改性聚乙烯材料， 该改性聚乙烯由高密度聚乙烯、油酸酰胺、脂肪族甘油酯、硅酸盐、 氢氧化铝按比例依次加入造粒机中，以常规工艺进行造粒所得，各组 分以质量百分含量表示如下：
高密度聚乙烯 94-98%;
油酸酰胺 0.35-1.5%;
脂肪族甘油酯 0.15-1.5%;
硅酸盐 0.2-1.5%;
氢氧化铝 0.3-1.5%。
本发明所述地埋式污水处理的聚乙烯罐体的制备方法为将粒度 为50-100目的前述改性聚乙烯颗粒磨粉，加入滚塑模具中，20-40min 内加热至160-230℃，保温30-50min，再风冷降温至70-100℃后自然 冷却20-40min，最后脱模20-40min，即得罐体。
本发明采用以工程塑料聚乙烯树脂为主要原料，添加助剂得到改 性聚乙烯材料，具有优质的防腐性能，其使用不受周围环境和水质的 影响，特别适用于制备地埋式污水处理用的罐体，对环境无污染，且 具有抗氧化、抗老化功效。
