申请日2015.04.13
公开(公告)日2015.08.12
IPC分类号C02F1/04; F28D15/02
摘要
本发明公开了一种污水热利用分离式热管换热器，它包括蒸发器、冷凝器、污水箱、净水箱及加热器，所述换热器，通过加热器对蒸发器进行送热，所述蒸发器内设有铝质平板片，利于导热，并将所述污水箱内输送至蒸发器内的污水汽化，所述换热器包括上升管，由上升管输送至冷凝器，所述冷凝器内设有过滤网，蒸汽汇集在冷凝器底部，并通过溢流口流入净水箱，完成热传导，杂质则留在过滤网上方，该种设计，结构简单，且利用城市污水进行热利用，并且完成污水的净化，具有极高环保价值，值得推广利用。

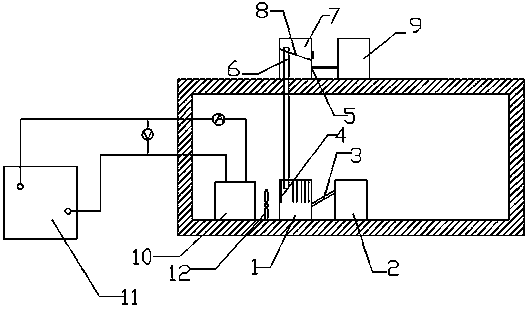

摘要附图
权利要求书
1.一种污水热利用分离式热管换热器，其特征在于，它包括蒸发器、冷凝器、污水箱、净水箱及加热器，所述蒸发器包括若干铝质平板片，所述污水箱通过污水管连通蒸发器一端，所述蒸发器内设有上升管，所述上升管底端伸入蒸发器内，顶端设于冷凝器上部，所述冷凝器内设有过滤网，所述蒸发器一侧设有加热器，所述加热器外接有电压调节器。
2.根据权利要求1所述的一种污水热利用分离式热管换热器，其特征在于，所述污水管在污水箱处高度高于在流入蒸发器处高度。
3.根据权利要求1所述的一种污水热利用分离式热管换热器，其特征在于，所述上升管的顶端高于冷凝器内部过滤网，且所述过滤网在上升管处设有通孔。
4.根据权利要求1所述的一种污水热利用分离式热管换热器，其特征在于，所述冷凝器在过滤网下端设有溢流口，所述溢流口连通净水箱。
5.根据权利要求1所述的一种污水热利用分离式热管换热器，其特征在于，所述加热器与蒸发器之间设有热风扇。
说明书
一种污水热利用分离式热管换热器
技术领域
本发明涉及环保设备领域，具体涉及一直污水热利用分离式热管换热器。
背景技术
城市污水是一种尚未开发的优良低温余热可再生能源之一，伴随着经济的繁荣，地球蕴藏的一次能源日益枯竭，可再生能源成为当下一季势在必行的能源趋势，城市污水一般由集中的污水处理场统一排放，便于收集利用，且城市污水热能的开发利用具有节能减排的意义，在节能方面城市污水可利用量大，效率高，综上所述，减少一次能源的使用有利于环境的改善，城市污水作为一种可再生能源开发技术具有重要的环保意义。
发明内容
本发明目的在于提供一种污水热利用分离式热管换热器，
以解决现有技术不足导致的诸多缺陷。
一种污水热利用分离式热管换热器，它包括蒸发器、冷凝器、污水箱、净水箱及加热器，所述蒸发器包括若干铝质平板片，所述污水箱通过污水管连通蒸发器一端，所述蒸发器内设有上升管，所述上升管底端伸入蒸发器内，顶端设于冷凝器上部，所述冷凝器内设有过滤网，所述蒸发器一侧设有加热器，所述加热器外接有电压调节器。
优选的，所述污水管在污水箱处高度高于在流入蒸发器处高度。
优选的，所述上升管的顶端高于冷凝器内部过滤网，且所述过滤网在上升管处设有通孔。
优选的，所述冷凝器在过滤网下端设有溢流口，所述溢流口连通净水箱。
优选的，所述加热器与蒸发器之间设有热风扇。
本发明的优点在于，所述换热器，通过加热器及热风扇对蒸发器进行送热，所述蒸发器内设有铝质平板片，利于导热，并将所述污水箱内输送至蒸发器内的污水汽化，由上升管输送至冷凝器，所述冷凝器内设有过滤网，蒸汽汇集在冷凝器底部，并通过溢流口流入净水箱，完成热传导，杂质则留在过滤网上方，该种设计，结构简单，且利用城市污水进行热利用，并且完成污水的净化，具有极高环保价值，值得推广利用。
