申请日2015.08.13
公开(公告)日2016.02.17
IPC分类号F04B39/00; F04B49/06; F04B49/10
摘要
本实用新型涉及空压机技术领域,尤其涉及一种用于空压机的排收废水装置。该排收废水装置包括与空压机的排水孔连通的电磁阀、通过电磁阀可选择地与排水孔连通的废水收集件、以及控制电磁阀在设定时刻开启和关闭的控制器,控制器具有发出控制电磁阀开启和关闭的第一开关信号的第一信号输出端,电磁阀具有接收第一开关信号的第二信号接收端。由此,可自动化控制空压机排出废水,减少了人工操作,提高了工作效率,且优化了空压机出气的效果,并减少了设备故障时间及阀门故障次数,节约了维修成本。与此同时,可收集全部废水,减少大量人工操作工时,提升设备使用效率,延长使用寿命。比外,电磁阀稳定性高,定时开关,容易控制其动作。
权利要求书

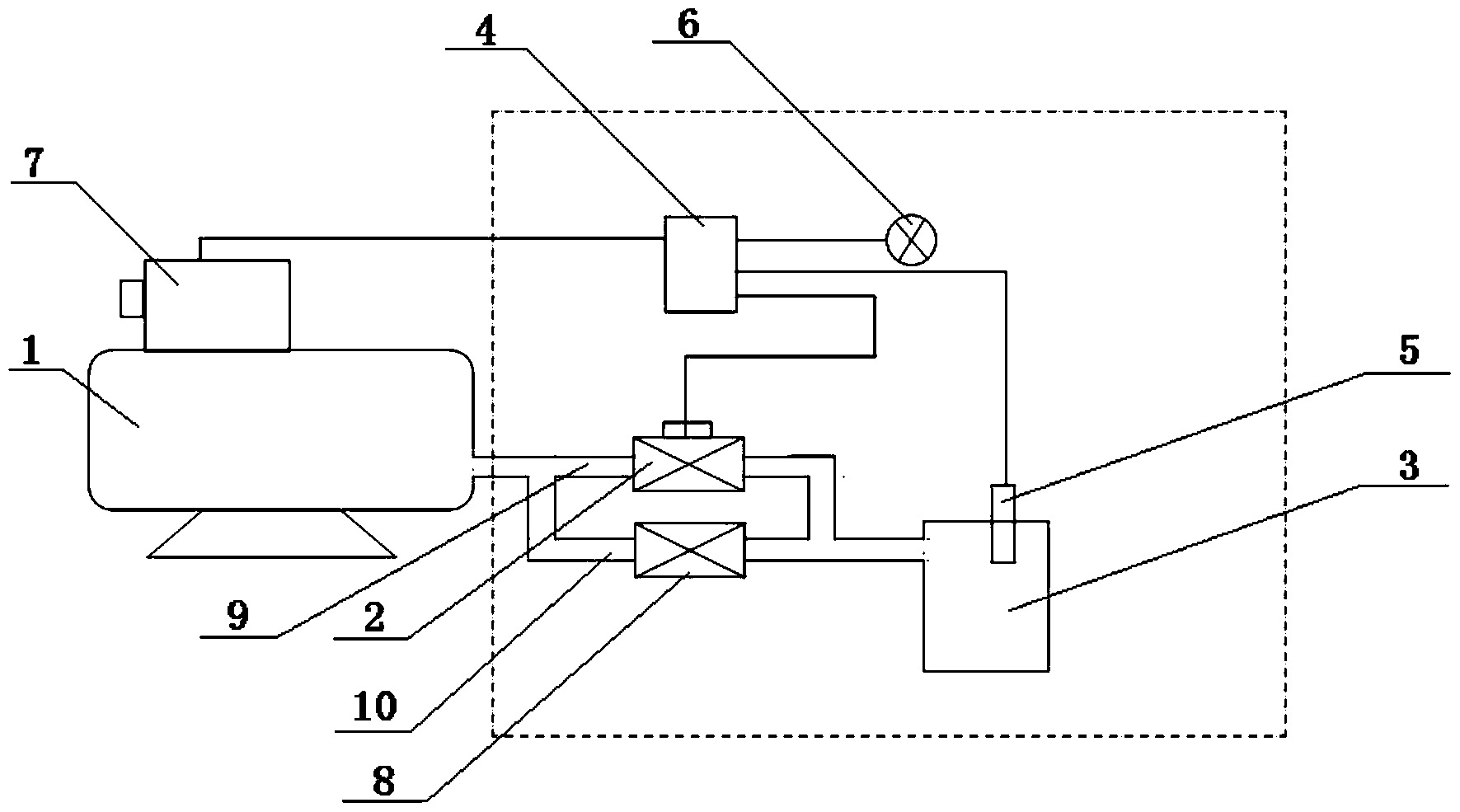

1.一种用于空压机的排收废水装置,其特征在于,包括:
与所述空压机(1)的排水孔连通的电磁阀(2);
通过所述电磁阀(2)可选择地与所述排水孔连通的废水收集件(3);以及
控制所述电磁阀(2)在设定时刻开启和关闭的控制器(4);
其中,所述控制器(4)具有发出控制所述电磁阀(2)开启和关闭的第一开关信号的第一信号输出端,所述电磁阀(2)具有接收所述第一开关信号的第二信号接收端,所述第一信号输出端与所述第二信号接收端电信号连接。
2.根据权利要求1所述的用于空压机的排收废水装置,其特征在于,还包括:
设置在所述废水收集件(3)中的液位开关(5),所述液位开关(5)具有在其闭合时发出到位信号的第三信号输出端;以及
液位报警器(6),所述液位报警器(6)具有接收控制其开启和关闭的第二开关信号的第四信号接收端;
其中,所述控制器(4)具有接收所述到位信号的第一信号接收端,所述第一信号输出端还用于在接收到所述到位信号时发出控制所述液位报警器(6)开启的第二开关信号以及在未接受到所述到位信号时发出控制所述液位报警器(6)关闭的第二开关信号,所述控制器(4)的所述第一信号接收端与所述液位开关(5)的所述第三信号输出端电信号连接,所述控制器(4)的所述第一信号输出端与所述液位报警器(6)的所述第四信号接收端电信号连接。
3.根据权利要求2所述的用于空压机的排收废水装置,其特征在于,
所述液位开关(5)为浮球式液位开关。
4.根据权利要求1所述的用于空压机的排收废水装置,其特征在于,还包括:
设置在所述废水收集件(3)中的液位传感器,所述液位传感器具有发出表示所述废水收集件(3)中的液位的液位信号的液位信号输出端;以及
液位报警器(6),所述液位报警器(6)具有接收控制其开启和关闭的第二开关信号的第四信号接收端;
其中,所述控制器(4)具有接收所述液位信号的第一信号接收端,所述第一信号输出端还用于在所述液位信号等于和大于设定值时发出控制所述液位报警器(6)开启的第二开关信号以及在所述液位信号小于所述设定值时发出控制所述液位报警器(6)关闭的第二开关信号,所述控制器(4)的所述第一信号接收端与所述液位传感器的所述液位信号输出端电信号连接,所述控制器(4)的所述第一信号输出端与所述液位报警器(6)的所述第四信号接收端电信号连接。
5.根据权利要求2或4所述的用于空压机的排收废水装置,其特征在于,
所述液位报警器(6)为声光报警器、报警灯或声音报警器。
6.根据权利要求1所述的用于空压机的排收废水装置,其特征在于,
所述控制器(4)与所述空压机(1)的电机(7)电信号连接以控制所述电机(7)开启和关闭。
7.根据权利要求1所述的用于空压机的排收废水装置,其特征在于,还包括:
连通在所述空压机(1)的排水孔和所述废水收集件(3)之间的手动阀(8)。
8.根据权利要求7所述的用于空压机的排收废水装置,其特征在于,
所述排水孔与所述废水收集件(3)通过管路连通;
其中,所述管路包括并联的第一支路(9)和第二支路(10),所述电磁阀(2)设置在所述第一支路(9)上,所述手动阀(8)设置在所述第二支路(10)上。
9.根据权利要求1所述的用于空压机的排收废水装置,其特征在于,
所述废水收集件(3)为收集桶。
10.根据权利要求1所述的用于空压机的排收废水装置,其特征在于,
所述空压机(1)为用于对水处理过程中的鼓风机进行定时反冲的、功率在11kw以下的移动式活塞空压机。
说明书
一种用于空压机的排收废水装置
技术领域
本实用新型涉及空压机技术领域,尤其涉及一种用于空压机的排收废水装置。
背景技术
鼓风机是水处理过程中的核心设备之一,鼓风机的进气滤网需经常性清灰,以保证进气滤网正常通气。为解决自动清灰功能,配备了功率在11kw以下的移动式活塞空压机进行定时反冲,利用空压机设定好的压力气体对进气滤网进行清灰处理。
目前该定时反冲功能的清灰效果较好,大大延长了空气滤芯的使用年限。但伴随着污水厂越来越高的自动化功能的实施,该空压机的气缸排水功能还需要巡检人员每天进行手动操作,由于每天排气阀开关的次数频繁,经常性出现阀门故障。并且,空压机排出的冷凝水属于含油危险废弃物,环境体系管理中有明确要求,空压机的冷凝水的排放不符合环保要求,此类废弃物必须收集并交由专业资质处置厂家处理,不能随意排放。目前,只能通过人工全部收集,因此耽误较多的时间。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是提供一种自动化的用于空压机的排收废水装置。
(二)技术方案
为了解决上述技术问题,本实用新型提供一种用于空压机的排收废水装置,包括:与空压机的排水孔连通的电磁阀;通过电磁阀可选择地与排水孔连通的废水收集件;以及控制电磁阀开启和关闭的控制器;其中,控制器具有发出控制电磁阀在设定时刻开启和关闭的第一开关信号的第一信号输出端,电磁阀具有接收第一开关信号的第二信号接收端,第一信号输出端与第二信号接收端电信号连接。
根据本实用新型,还包括:设置在废水收集件中的液位开关,液位开关具有在其闭合时发出到位信号的第三信号输出端;以及液位报警器,液位报警器具有接收控制其开启和关闭的第二开关信号的第四信号接收端;其中,控制器具有接收到位信号的第一信号接收端,第一信号输出端还用于在接收到到位信号时发出控制液位报警器开启的第二开关信号以及在未接受到到位信号时发出控制液位报警器关闭的第二开关信号,控制器的第一信号接收端与液位开关的第三信号输出端电信号连接,控制器的第一信号输出端与液位报警器的第四信号接收端电信号连接。
根据本实用新型,液位开关为浮球式液位开关。
根据本实用新型,还包括:设置在废水收集件中的液位传感器,液位传感器具有发出表示废水收集件中的液位的液位信号的液位信号输出端;以及液位报警器,液位报警器具有接收控制其开启和关闭的第二开关信号的第四信号接收端;其中,控制器具有接收液位信号的第一信号接收端,第一信号输出端还用于在液位信号等于和大于设定值时发出控制液位报警器开启的第二开关信号以及在液位信号小于设定值时发出控制液位报警器关闭的第二开关信号,控制器的第一信号接收端与液位传感器的液位信号输出端电信号连接,控制器的第一信号输出端与液位报警器的第四信号接收端电信号连接。
根据本实用新型,液位报警器为声光报警器、报警灯或声音报警器。
根据本实用新型,控制器与空压机的电机电信号连接以控制电机开启和关闭。
根据本实用新型,还包括:连通在空压机的排水孔和废水收集件之间的手动阀。
根据本实用新型,排水孔与废水收集件通过管路连通;其中,管路包括并联的第一支路和第二支路,电磁阀设置在第一支路上,手动阀设置在第二支路上。
根据本实用新型,废水收集件为收集桶。
根据本实用新型,空压机为用于对水处理过程中的鼓风机进行定时反冲的、功率在11kw以下的移动式活塞空压机。
(三)有益效果
本实用新型的上述技术方案具有如下优点:
本实用新型的用于空压机的排收废水装置,在废水收集件与空压机的排水孔之间连通有电磁阀,控制器控制电磁阀在设定时刻开启和关闭,由此,可自动化控制空压机排出废水,减少了人工操作,提高了工作效率,且优化了空压机出气的效果,并减少了设备故障时间及阀门故障次数,节约了维修成本。与此同时,可收集全部废水,减少大量人工操作工时,提升设备使用效率,延长使用寿命,并且符合环保要求。比外,电磁阀稳定性高,定时开关,容易控制其动作。
本实用新型的用于空压机的排收废水装置,通过液位开关、控制器和液位报警器之间的电信号连接,能够在废水收集件中的废液溢出前直观的提示巡检操作人员更换废水收集件。由此,进一步简便地保证将废水全部收集。
本实用新型的用于空压机的排收废水装置,在空压机的排水孔和废水收集件之间连通有手动阀。该手动阀为备用设备,在电磁阀故障时使用,以避免空压机中的废水聚集。或者,手动阀可在需要人工手动直接排水时使用,也可起到现场检查排水效果的作用。
