申请日2015.08.13
公开(公告)日2016.03.09
IPC分类号C02F9/08
摘要
本实用新型提出了一种生活污水深度处理装置，涉及污水处理设备的技术领域。该装置包括处理器，处理器上设有污水进水管和污水出水管，污水进水管上设有第一水泵和第一阀门，污水出水管上设有第二水泵和第二阀门，处理器内设有紫外灯管;处理器通过第三阀门连接有气体压缩机，处理器还连接有收集罐，收集罐上设有用于灌装污水的第一入口和用于添加含氯氧化剂的第二入口。本实用新型通过气体压缩机、紫外灯管和含氯氧化剂入口的设置，进一步降低了处理后污水中的有机物，大大降低了处理后污水的COD值和BOD5值;其结构简单，操作方便，自动化程度高，无需特别的维护，对有机物的分解效率高，完成了对生活污水的深度处理。
权利要求书
1.一种生活污水深度处理装置，包括处理器，其特征在于：
所述处理器的一侧设有污水进水管，所述处理器的另一侧设有污水出水管，所述污水进水管上设有第一水泵和第一阀门，所述污水出水管上设有第二水泵和第二阀门，所述处理器内设有紫外灯管;
所述处理器通过第三阀门连接有气体压缩机，所述处理器还通过所述污水进水管连接有收集罐，所述收集罐上设有用于灌装污水的第一入口和用于添加含氯氧化剂的第二入口。
2.根据权利要求1所述的生活污水深度处理装置，其特征在于：
所述处理器内还设有液位开关和压力传感器，所述压力传感器电连接有控制柜，所述控制柜还分别与所述液位开关、所述第三阀门、所述第二阀门、所述第一阀门、所述第二水泵和所述第一水泵电连接。
3.根据权利要求2所述的生活污水深度处理装置，其特征在于：
所述紫外灯管为若干个并竖直排列于所述处理器的中部，每个所述紫外灯管的外部均套设有一个石英套管，所述紫外灯管与所述控制柜电连接。
4.根据权利要求1-3中的任意一项所述的生活污水深度处理装置，其特征在于：
所述第三阀门位于所述处理器的顶部，所述污水进水管和所述污水出水管均位于所述处理器的下部。
5.根据权利要求4所述的生活污水深度处理装置，其特征在于：
所述收集罐通过所述第二入口连接有盛装含氯氧化剂的储罐。
6.根据权利要求2所述的生活污水深度处理装置，其特征在于：
所述气体压缩机为空气压缩机，所述空气压缩机与所述控制柜电连接。
7.根据权利要求6所述的生活污水深度处理装置，其特征在于：
所述收集罐内设有搅拌器，所述搅拌器与所述控制柜电连接。
说明书
一种生活污水深度处理装置
技术领域
本实用新型涉及污水处理设备的技术领域，特别是指一种生活污水深度处理装置。
背景技术
随着国内城镇化的不断推进，城市生活污水排放量逐年增加，造成水体环境污染日趋严重。城市生活污水污染物主要是有机物，如淀粉、脂肪、蛋白质、纤维素、糖类、矿物油等，造成水体中的COD(化学需氧量)及BOD5(生物需氧量)数值较高。这些水体的不处理或不达标排放将会对环境造成极大的污染。近几年，相关主管机关越来越重视水体的污染问题，对污水排放及处理的要求也越来越严格，其中污水中有机物(主要以COD及BOD5值来表征)的处理是主要关注点之一，对排放污水的COD及BOD5值提出了更高的要求。
目前生活污水处理技术主要包括生化技术、物化技术、电化学技术以及混合处理技术。生化技术主要采用活性污泥法及生物膜法(MBR)，主要利用微生物的分解作用对有机物降解从而降低污水体中COD及BOD5值。物化技术是通过凝聚、沉淀、过滤等手段消除水中的固体物质，使之与可溶性有机物相脱离，再经过紫外线等方式消毒的方法。电化学技术则是通过电化学过程对污水进行絮凝、氧化和消毒等，将污水送入电解槽进行电解产生氧化剂和消毒剂，在电极及产生的具有极强氧化能力的物质的作用下，有机物被氧化，污水中的细菌被杀死，从而达到净化污水的目的。
虽然上述污水处理技术已被广泛应用，但是，其在使用的过程中也存在着明显的不足。生化技术必须进行细菌的培养并进行必要的维护，能够在一定程度上分解有机物，但微生物本身降解有机物能力有限，在深度处理有机物，特别是处理有毒有机物方面存在着不足和缺陷;物化技术只能通过分离手段使部分不溶性有机物脱离出水体，而大量溶解性的有机物仍然留存在水体中，也不能对污水进行深度处理;电化学技术近几年成为研究热点，该技术无需培养生物，自动化程度高，但在电化学技术中由于电极材料的限制，对有机物的分解效率高仍需进一步提高。
实用新型内容
本实用新型提出一种生活污水深度处理装置，解决了现有技术中生活污水处理设备结构复杂、维护不方便和处理效率差的问题。
本实用新型的技术方案是这样实现的：包括处理器，所述处理器的一侧设有污水进水管，所述处理器的另一侧设有污水出水管，所述污水进水管上设有第一水泵和第一阀门，所述污水出水管上设有第二水泵和第二阀门，所述处理器内设有紫外灯管;所述处理器通过第三阀门连接有气体压缩机，所述处理器还通过所述污水进水管连接有收集罐，所述收集罐上设有用于灌装污水的第一入口和用于添加含氯氧化剂的第二入口。
作为一种优选的实施方案，所述处理器内还设有液位开关和压力传感器，所述压力传感器电连接有控制柜，所述控制柜还分别与所述液位开关、所述第三阀门、所述第二阀门、所述第一阀门、所述第二水泵和所述第一水泵电连接。
作为一种优选的实施方案，所述紫外灯管为若干个并竖直排列于所述处理器的中部，每个所述紫外灯管的外部均套设有一个石英套管，所述紫外灯管与所述控制柜电连接。
作为一种优选的实施方案，所述第三阀门位于所述处理器的顶部，所述污水进水管和所述污水出水管均位于所述处理器的下部。
作为一种优选的实施方案，所述收集罐通过所述第二入口连接有盛装含氯氧化剂的储罐。含氯氧化剂可以为次氯酸钠及其水溶液、次氯酸钙及其水溶液或者是漂白粉，可以是氯气，根据实际需要进行选择。
作为一种优选的实施方案，所述气体压缩机为空气压缩机，所述空气压缩机与所述控制柜电连接。
作为一种优选的实施方案，所述收集罐内设有搅拌器，所述搅拌器与所述控制柜电连接。

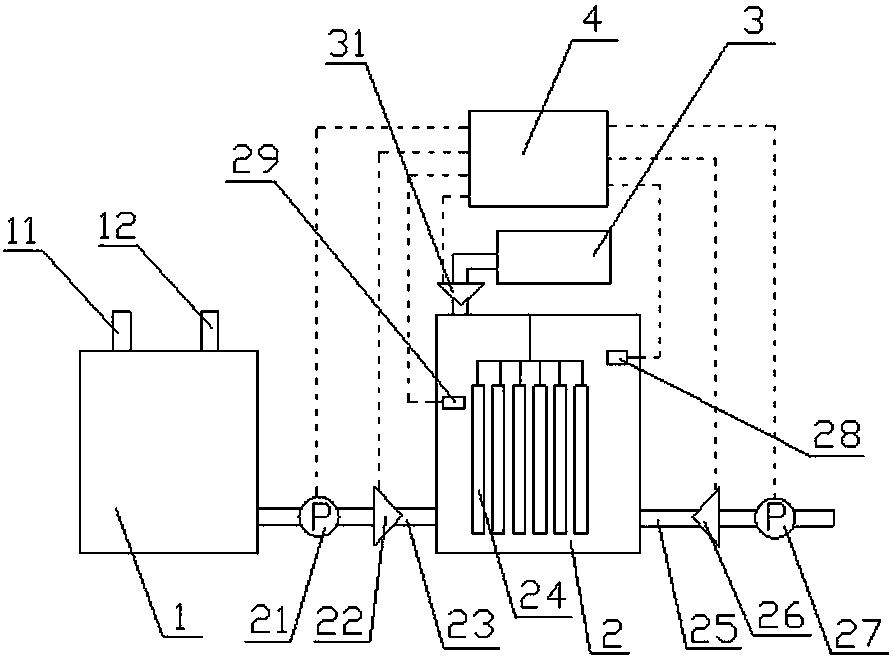

工作原理：将待处理的污水由第一入口灌装至收集罐;通过第二入口，将含氯氧化剂添加至收集罐;启动搅拌器、第一水泵和第一阀门，将含有一定浓度氧化剂的污水输送至处理器内，当处理器内的液位到达液位开关后，液位开关向控制柜反馈信号，控制柜控制第一水泵和第一阀门关闭，并关闭第二阀门;当第一阀门和第二阀门完全关闭后，启动气体压缩机和第三阀门，通过气体压缩机将空气注入到处理器内;当处理器内的压力达到一定时，压力传感器向控制柜反馈信号，控制柜依次控制第三阀门和气体压缩机关闭;然后，开启紫外灯管，对生活污水进行深度处理;处理完毕之后，控制柜控制紫外灯管关闭，并打开第二水泵和第二阀门，从而对处理后的污水进行检测和排放。
本实用新型的有益效果：本实用新型通过气体压缩机、紫外灯管和含氯氧化剂入口的设置，克服了现有生化技术、物化技术以及电化学技术等污水处理技术均存在的深度处理有机物不足的缺点;本实用新型采用含氯氧化剂+紫外照射+压力强化的有机物深度处理装置，利用含氯氧化剂自身的强氧化性及其在紫外线照射下产生的·OH和[O]在特殊环境(压力环境)的协同作用下大幅度提高系统的氧化性能，从而完成了对污水中有机物的深度处理;进一步降低了处理后污水中的有机物，大大降低了处理后污水的COD值和BOD5值;其结构简单，操作方便，自动化程度高，无需特别的维护，对有机物的分解效率高，处理后污水中的COD及BOD5在较短时间内去除率分别达90%及92%以上，排放水体总余氯含量为零，不会造成二次污染，水中耐热大肠杆菌数量也为零，处理后水体质量满足了生活污水处理标准的要求。
