申请日2015.04.30
公开(公告)日2015.08.12
IPC分类号B01F7/16; C02F1/00; B01F15/02
摘要
本发明公开了一种水处理自动加药装置，包括机架，所述机架分为上下层结构，所述机架的上层设有药剂罐，所述药剂罐的顶部设有搅拌机，所述搅拌机连接驱动设于药剂罐内部的搅拌器，所述机架的下层设有溶液箱，所述溶液箱通过管道连接药剂罐，其连接管道上设有计量泵，所述药剂罐的底部设有药剂出口。本发明采用的是机电一体化结构形式，配有搅拌系统、加药系统和自动控制系统，可组合成一个整体，可实现就地控制、远程自动控制、手动和自动相互转换加药，助利加药装置具有结构紧凑，体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。
权利要求书

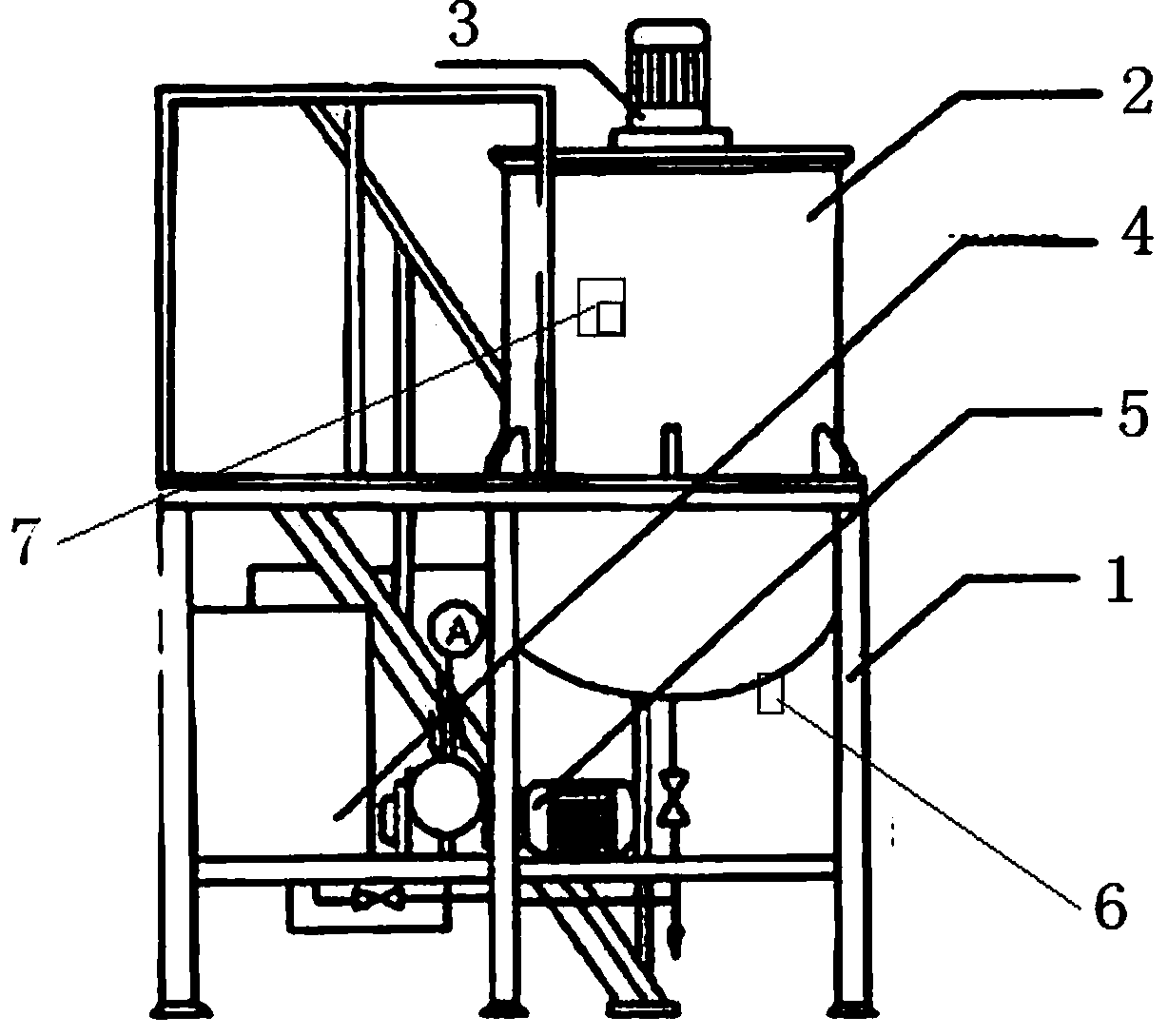

1.一种水处理自动加药装置，其特征在于：包括机架(1)，所述机架(1)分为上下层结构，所述机架(1)的上层设有药剂罐(2)，所述药剂罐(2)的顶部设有搅拌机(3)，所述搅拌机(3)连接驱动设于药剂罐(2)内部的搅拌器，所述机架(1)的下层设有溶液箱(4)，所述溶液箱(4)通过管道连接药剂罐(2)，其连接管道上设有计量泵(5)，所述药剂罐(2)的底部设有药剂出口(6)。
2.根据权利要求1所述的水处理自动加药装置，其特征在于：所述药剂罐(2)呈圆筒状。
3.根据权利要求1所述的水处理自动加药装置，其特征在于：所述药剂罐(2)的外侧设有液面报警器(7)，所述液面报警器(7)连接设于药剂罐(2)内的液面传感器。
说明书
水处理自动加药装置
技术领域
本发明涉及水处理技术领域，特别涉及一种水处理自动加药装置。
背景技术
加药装置开发生产的一款自动加药产品，主要用于电厂的锅炉给水、循环水、加联氨、磷酸盐等处理，也可用于石油、化工、环保、供水系统等行业。单元组合式加药装置，主要有溶液箱、计量泵、过滤器、安全阀、止回阀、压力表、缓冲罐、液位计、控制柜等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间，将进水口、出药口接好并接通电源即可启动投入运行，这种工厂化的整套装置，可大大减少设计和现场施工的工作量，对整机系统的质量、安全和现场投运提供了可靠的保证。水处理加药装置。在水处理过程中向自来水、废水、污水中加药。主要用于有关给排水处理、环保等工艺流程。如自来水厂、宾馆、饭店、游泳池、污水处理厂等。
发明内容
为了克服上述缺陷，本发明提供了一种能够应用于上述领域，效果好，自动化程度高的水处理自动加药装置。
本发明为了解决其技术问题所采用的技术方案是：一种水处理自动加药装置，其特征在于：包括机架，所述机架分为上下层结构，所述机架的上层设有药剂罐，所述药剂罐的顶部设有搅拌机，所述搅拌机连接驱动设于药剂罐内部的搅拌器，所述机架的下层设有溶液箱，所述溶液箱通过管道连接药剂罐，其连接管道上设有计量泵，所述药剂罐的底部设有药剂出口。
作为本发明的进一步改进，所述药剂罐呈圆筒状。
作为本发明的进一步改进，所述药剂罐的外侧设有液面报警器，所述液面报警器连接设于药剂罐内的液面传感器。
本发明的有益效果是：本发明采用的是机电一体化结构形式，配有搅拌系统、加药系统和自动控制系统，可组合成一个整体，可实现就地控制、远程自动控制、手动和自动相互转换加药，助利加药装置具有结构紧凑，体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。
