申请日2015.06.03
公开(公告)日2015.09.23
IPC分类号C02F3/30
摘要
本实用新型涉及一种用于竖向多级AO生态污水处理池的污水处理区，处理区由自下而上依次叠合的污泥层、厌氧层、缺氧层和好氧层构成，处理区内由纵横交错的隔板分隔形成复数个隔区，隔板顶端位于所述好氧层和缺氧层的交界处;每一隔区顶部盖设有镇流板，每一镇流板均设有至少一个通孔。本实用新型的镇流板的结构设置给向上流动的污水制造一定的阻力，使得污水在厌氧层和缺氧层之间形成对流，延长污水在厌氧层的厌氧降解和在缺氧层的反硝化反应时间，使得污水厌氧降解和反硝化更为完全;而镇流板上的通孔设置，使得污水在好氧层内能够快速扩散，从而提高有机物好氧降解、硝化的效率，降低后续污水处理工序的负荷，提高整体污水处理的效率和质量。

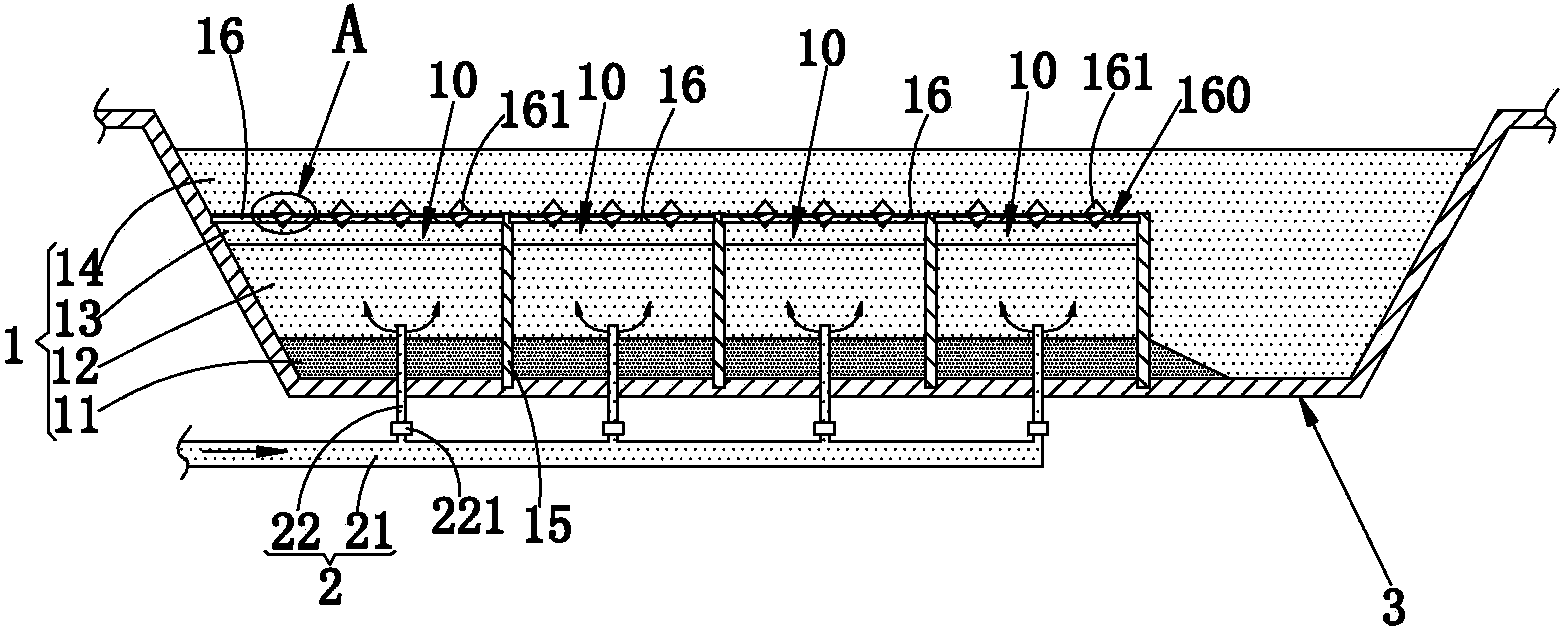

摘要附图
权利要求书
1.用于竖向多级AO生态污水处理池的污水处理区，处理区由自下而上依次叠合的污泥层、厌氧层、缺氧层和好氧层构成，处理区内由纵横交错的隔板分隔形成复数个隔区，隔板顶端位于所述好氧层和缺氧层的交界处;其特征在于：每一所述隔区顶部盖设有镇流板，每一镇流板均设有至少一个通孔。
2.如权利要求1所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：每一所述通孔均为上大下小的锥孔形。
3.如权利要求2所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：每一所述通孔均架设有一导流体，该导流体由尖部朝上和朝下的两个锥形体一体连接构成，导流体的下锥壁与通孔孔壁的斜度大致相同。
4.如权利要求3所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：所述导流体的下锥壁和/或所述通孔孔壁设有螺旋凸起或者螺旋凹槽。
5.如权利要求3所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：所述导流体为空心结构，导流体内部装配有好氧型填料和/或者缺氧型填料，导流体还配设有用于接通供气管道的曝气管道。
6.如权利要求1所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：每一所述通孔上方配置有曝气装置，曝气装置装配于所述镇流板。
7.如权利要求1所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：所述处理区配设有进水系统，该进水系统包括主管道以及与主管道连通的复数个分管道，该主管道与该分管道连接的端部埋设于污水处理池的下方，分管道的上端贯穿污水处理池池底并竖直向上延伸至污泥层的上方。
8.如权利要求7所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：每一所述隔区均配置有至少一个所述分管道，分管道均布于隔区池底。
9.如权利要求7所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：每一所述分管道均配置有一电动阀和一电磁流量计。
10.如权利要求7所述的用于竖向多级AO生态污水处理池的污水处理区，其特征在于：每一所述分管道的出水口开设于分管道顶端侧壁上。
说明书
用于竖向多级AO生态污水处理池的污水处理区
技术领域
本实用新型涉及一种污水处理池的污水污水处理区，特别是指一种用于竖向多级AO生态污水处理池的污水处理区。
背景技术
竖向多级AO生态污水处理池的主体构筑物是一个水深大于6米的水池。其主体由污泥稳定及储存区、厌氧层、缺氧层、好氧区、植物种植区等竖向(自下而上)叠加而成。是一个由生物(如：细菌、藻类、原生动物、后生动物、水生植物、高等水生动物)及非生物(光照、风、温度、有机物、PH值、溶解氧、N及P营养元素等)部分构成的人工生态系统。
现有的竖向多级AO生态污水处理池的污水处理区的每一隔区的顶部为敞口结构，由底部向上流动的污水即可直接由缺氧层流向好氧区，污水在厌氧层和缺氧层停留的时间相对较短，污水在厌氧层的厌氧降解和在缺氧层的反硝化反应时间短，若污水进水流量大，则容易发生反应不完全的情况，进而影响污水的处理效果。为此，现有的现有的竖向多级AO生态污水处理池的污水处理区的进水流量需要受到限制或者需要大大增加进水口的深度，污水处理池的污水处理能力受限或者建造成本较高。
发明内容
本实用新型提供一种用于竖向多级AO生态污水处理池的污水处理区，以克服现有的污水处理区存在的污水处理池的污水处理能力受限或者建造成本较高的问题。
本实用新型采用如下技术方案：
用于竖向多级AO生态污水处理池的污水处理区，处理区由自下而上依次叠合的污泥层、厌氧层、缺氧层和好氧层构成，处理区内由纵横交错的隔板分隔形成复数个隔区，隔板顶端位于所述好氧层和缺氧层的交界处;每一隔区顶部盖设有镇流板，每一镇流板均设有至少一个通孔。
进一步地：
每一上述通孔均为上大下小的锥孔形。通孔上的配置物优选下述两种：一是，每一上述通孔均架设有一导流体，该导流体由尖部朝上和朝下的两个锥形体一体连接构成，导流体的下锥壁与通孔孔壁的斜度大致相同;导流体可以是空心结构，导流体内部装配有好氧型填料和/或者缺氧型填料，导流体还配设有用于接通供气管道的曝气管道而构成曝气结构。进一步地，导流体的下锥壁和/或通孔孔壁设有螺旋凸起或者螺旋凹槽。二是，每一上述通孔上方配置有现有技术常规的曝气装置，该曝气装置装配于上述镇流板。
上述处理区配设有进水系统，该进水系统包括主管道以及与主管道连通的复数个分管道，该主管道与该分管道连接的端部埋设于污水处理池的下方，分管道的上端贯穿污水处理池池底并竖直向上延伸至污泥层的上方。
另外，每一隔区均配置有至少一个上述分管道。进一步地，每一隔区分别配置有一个上述分管道，分管道设于隔区池底中心处，分管道的出水口开设于分管道顶端侧壁上，这样的结构设置有利于污水的均匀扩散。此外，每一分管道均配置有一电动阀和一电磁流量计，以实现自动化控制污水进水量。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型的镇流板的结构设置给向上流动的污水制造一定的阻力，使得污水在厌氧层和缺氧层之间形成对流，从而延长污水在厌氧层的厌氧降解时间和在缺氧层的反硝化反应时间，使得污水厌氧降解和反硝化更为完全，污水的COD去除率提高30～40%，总氮的去除率提高25～45%;而镇流板上的通孔结构设置，使得污水在好氧层内能够快速扩散，从而提高有机物好氧降解、硝化的效率，进而有效改善单次AAO处理的污水处理效果，降低后续污水处理工序的负荷，提高整体污水处理的效率。
此外，本实用新型的污水处理区的管路大部分是埋设在地下的，既不占用污水净化反应的空间，也有利于管道的保护，使得管路不易遭受外力破坏，降低管路被腐蚀变质的程度，从而有效延长管路的使用寿命。而地下的大致恒温条件使得污水进入污水处理池池内前能够得到调整，使之与池内的水温大致相同，有利于污水在池内高效地发生反应，也有利于保持池内水温的恒定，进而保证池内生态系统的稳定生存环境，也保证了污水的净化效率。
