申请日2015.06.03
公开(公告)日2015.09.23
IPC分类号C02F3/30
摘要
本实用新型涉及一种用于竖向多级AO生态污水处理池的池壁，它由覆盖污水处理池斜坡基土上的池壁主体构成，该池壁主体固定覆盖于基土表面;该池壁主体由外而内依次由水泥砂浆层、PE土工膜层、护坡墙和土钉墙构成，土钉墙与基土联接。本实用新型的池壁的结构设置使其具备良好的防渗能力，并且能够长久保持很好的结构强度，池壁与基土的连接十分牢固，池壁坚固耐用，对基土也起到很好的保护作用，进而降低池壁的维护和维修，降低污水的处理的成本。

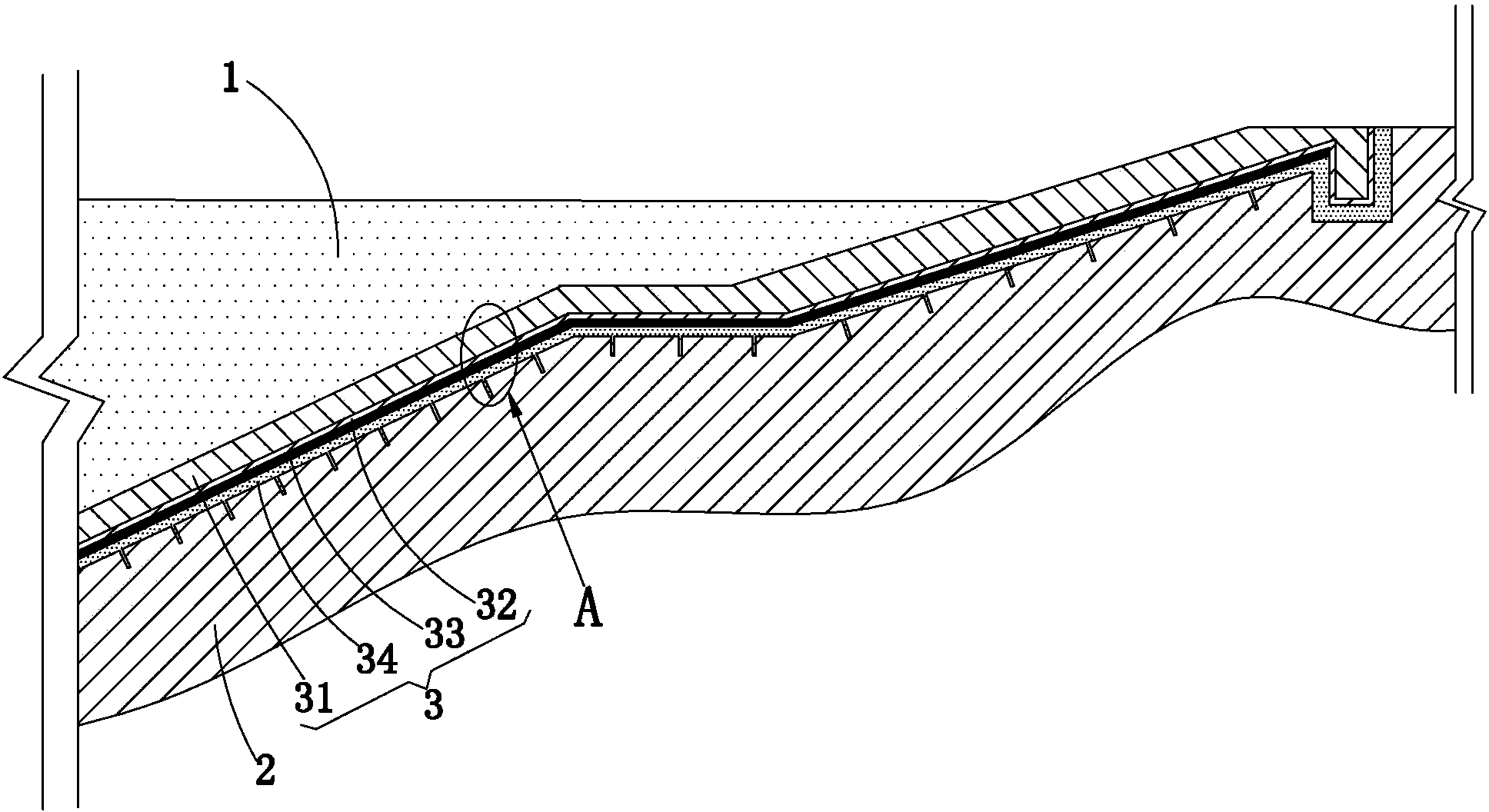

摘要附图
权利要求书
1.用于竖向多级AO生态污水处理池的池壁，由覆盖污水处理池斜坡基土上的池壁主体构成，该池壁主体固定覆盖于基土表面;其特征在于：所述池壁主体由外而内依次由水泥砂浆层、土工膜层、护坡墙和土钉墙构成，土钉墙与基土联接。
2.如权利要求1所述的用于竖向多级AO生态污水处理池的池壁，其特征在于：所述基土的表面为压实系数为0.94的碾压密实层。
3.如权利要求1所述的用于竖向多级AO生态污水处理池的池壁，其特征在于：所述护坡墙每12米设置一道温度缝。
4.如权利要求1所述的用于竖向多级AO生态污水处理池的池壁，其特征在于：所述池壁主体的坡度为58～60度。
5.如权利要求1所述的用于竖向多级AO生态污水处理池的池壁，其特征在于：所述水泥砂浆层的平均厚度为20～30毫米。
6.如权利要求1所述的用于竖向多级AO生态污水处理池的池壁，其特征在于：所述土工膜层为两布一膜的HDPE复合土工膜，土工膜层的厚度为1毫米。
说明书
用于竖向多级AO生态污水处理池的池壁
技术领域
本实用新型涉及一种污水处理池的池壁，特别是指一种用于竖向多级AO生态污水处理池的池壁。
背景技术
现有常见污水处理池的池底和池壁多采用钢砼结构。然而由于污水处理池内的污水长时间处于流动状态，特别是竖向AO生态污水池，污水的流动会池壁造成一定的冲击，为此，现有的钢砼池壁在使用一定时间后容易发生渗水现象，进而导致池壁基土软化，池壁的结构强度降低甚至出现破损倒塌，维护成本高，且严重影响污水处理池的正常运行，增大污水处理的成本。
发明内容
本实用新型提供一种用于竖向多级AO生态污水处理池的池壁，以克服现有的竖向AO生态池池壁容易渗水、结构强度不够理想的问题。
本实用新型采用如下技术方案：
用于竖向多级AO生态污水处理池的池壁，由覆盖污水处理池斜坡基土上的池壁主体构成，池壁主体的坡度为58～60度。该池壁主体由外而内依次由水泥砂浆层、土工膜层、护坡墙和土钉墙构成，土钉墙与基土联接。
进一步地，上述基土的表面为压实系数为0.94的碾压密实层。
上述护坡墙每12米设置一道温度缝。
上述水泥砂浆层的平均厚度为20～30毫米。
上述土工膜层为两布一膜的HDPE复合土工膜，土工膜层的厚度为1毫米。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型的池壁的结构设置使其具备良好的防渗能力，并且能够长久保持很好的结构强度，池壁与基土的连接十分牢固，池壁坚固耐用，对基土也起到很好的保护作用，进而降低池壁的维护和维修，降低污水的处理的成本。
