申请日2015.04.30
公开(公告)日2015.08.19
IPC分类号B01D61/14; C02F9/14
摘要
本发明公开了采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，该污水处理工艺包括以下工艺流程：污水沉淀工艺;悬浮物截留工艺;水质调节工艺;重金属初滤工艺;重金属吸附分隔工艺;重金属渗透分隔工艺;生物降解工艺;活性炭处理过滤工艺;超滤处理工艺，经活性炭处理过滤工艺所得中水经超滤系统进一步去除悬浮物、微生物、细菌、病毒、大分子有机物等，得到出水水质可达Ⅲ类的水源，采用重金属吸附及重金属渗透分离相结合的技术，将待处理污水中的重金属进行分离，并通过后续处理得到符合Ⅲ类水质标准的水源，整个处理工艺具有高效、无相变、节能、操作方便等优点。
权利要求书
1.采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，其特征在于：该污水处理工艺包括以下工艺流程：
1)污水沉淀工艺，将待处理的污水进行沉淀，去除各种大块且不能被后续工艺段所处理的重物;
2)悬浮物截留工艺，沉淀后污水经过机械格栅管道时将把漂浮物截留，而只是将沉淀后污水流进水质调节系统内
3)水质调节工艺，去除大型悬浮物后的污水将采用生化处理方式进行水质调节，去除污水中的大部分COD、BOD、NH3-N和SS等，并加入聚氯化铝或聚合氯化铝铁或碱式氯化铝或聚丙烯酰胺去除污水中的总磷;
4)重金属初滤工艺，将经过步骤3)所得污水内的直径大于普通金属膜机组膜孔径的颗粒物截留;
5)重金属吸附分隔工艺，将经过步骤4)所得污水采用重金属吸附技术把污水内所含的重金属物截留分隔;
6)重金属渗透分隔工艺，经步骤5)分隔后的污水采用渗透技术把污水内所含的重金属物截留分隔;
7)生物降解工艺，经步骤6)分隔出来的污水通过生物滤池内微生物进行生物降解，再次减少污水内的COD、BOD、NH3-N和SS等的含量;
8)活性炭处理过滤工艺，经步骤7)所得污水通过活性炭过滤器进行除臭及脱色，并去除水中的颗粒物、部分有机物、有害物质，同时也降低其内的总氮含量，得中水;
9)超滤处理工艺，经步骤8)所得中水经超滤系统进一步去除悬浮物、微生物、细菌、病毒、大分子有机物等，得到出水水质可达Ⅲ类的水源。
2.根据权利要求1所述的采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，其特征在于：所述步骤7)在进行生物降解时，还设置有微生物繁衍工艺，用于加速微生物繁衍，提高微生物对污水的生物降解速度。
3.根据权利要求1或2所述的采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，其特征在于：还包括污泥处理工艺，将经过步骤7)所产生的污泥进行处理，得到可直接进行堆肥或燃烧的脱水污泥。
4.根据权利要求3所述的采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，其特征在于：在进行回收水质可达Ⅲ类的污水处理时，设置有如下处理设施：
沉淀池，用于进行污水沉淀，去除污水内各种大块且不能被后续工艺段所处理的重物;
机械格栅渠，与沉淀池相连接，用于截留经沉淀后的污水中的漂浮物;
水质调节池，与机械格栅渠相连接，利用生化处理技术对从机械格栅渠内流出的污水进行水质调节处理，去除污水中的大部分COD、BOD、NH3-N和SS等，并设置有用于添加添加聚氯化铝或聚合氯化铝铁或碱式氯化铝或聚丙烯酰胺等絮凝剂的加药装置;
初滤机组，与水质调节池相连接，用于将经水质调节池调节处理后的污水内的大孔径颗粒物截留;
吸附式金属膜机组，与初滤机组相连接，采用重金属吸附技术将污水内所含的重金属物截留分隔;
高分子金属膜机组，与吸附式金属膜机组相连接，采用渗透技术把污水内所含的重金属物截留分隔;
生物滤池，与高分子金属膜机组相连接，通过生物滤池内微生物进行生物降解，进一步减少污水内的COD、BOD、NH3-N和SS等的含量;
活性碳过滤器，与生物滤池相连接，用于对经过生物滤池处理后的污水进行除臭及脱色，并去除水中的颗粒物、部分有机物、有害物质，同时也降低其内的总氮含量，得中水;
超滤系统，与活性碳过滤器相连接，进一步去除中水中所含悬浮物、微生物、细菌、病毒、大分子有机物等，得到出水水质可达Ⅲ类的水源。
5.根据权利要求4所述的采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，其特征在于：所述处理设施还包括污泥处理系统，所述污泥处理系统与生物滤池相连接，所述污泥处理系统包括污泥浓缩池、离心机、板框压滤机，所述污泥浓缩池连接生物滤池，所述离心机连接污泥浓缩池，所述板框压滤机连接离心机。
说明书
采用金属膜协同处理可达Ⅲ类水质的污水处理工艺
技术领域
本发明涉及污水处理技术领域，具体的说，是采用金属膜协同处理可达Ⅲ类水质的污水处理工艺。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。
在生活或生产废水中，不可避免的存在大量的重金属，重金属在水体中的存在形式主要有颗粒态和溶解态，由于重金属污染的不可逆积累性易于富集，不易降解，并能通过食物链传递危害人类健康，这种日益增加的生物圈“重金属胁迫”已给人类社会、环境生态带来严重负面影响。
水质(water quality)，水体质量的简称。它标志着水体的物理(如色度、浊度、臭味等)、化学(无机物和有机物的含量)和生物(细菌、微生物、浮游生物、底栖生物)的特性及其组成的状况。
依照《地表水环境质量标准》(GB3838-2002)中规定，地面水使用目的和保护目标，中国地面水分五大类：
Ⅰ类
主要适用于源头水，国家自然保护区;
Ⅱ类
主要适用于集中式生活饮用水、地表水源地一级保护区，珍稀水生生物栖息地，鱼虾类产卵场，仔稚幼鱼的索饵场等;
Ⅲ类
主要适用于集中式生活饮用水、地表水源地二级保护区，鱼虾类越冬、回游通道，水产养殖区等渔业水域及游泳区;
Ⅳ类
主要适用于一般工业用水区及人体非直接接触的娱乐用水区;
Ⅴ类
主要适用于农业用水区及一般景观要求水域。
发明内容
本发明的目的在于设计出采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，采用重金属吸附及重金属渗透分离相结合的技术，将待处理污水中的重金属进行分离，并通过后续处理得到符合Ⅲ类水质标准的水源，整个处理工艺具有高效、无相变、节能、操作方便等优点。
本发明通过下述技术方案实现：采用金属膜协同处理可达Ⅲ类水质的污水处理工艺，该污水处理工艺包括以下工艺流程：
1)污水沉淀工艺，将待处理的污水进行沉淀，去除各种大块且不能被后续工艺段所处理的重物;
2)悬浮物截留工艺，沉淀后污水经过机械格栅管道时将把漂浮物截留，而只是将沉淀后污水流进水质调节系统内
3)水质调节工艺，去除大型悬浮物后的污水将采用生化处理方式进行水质调节，去除污水中的大部分COD、BOD、NH3-N和SS等，并加入聚氯化铝或聚合氯化铝铁或碱式氯化铝或聚丙烯酰胺去除污水中的总磷;
4)重金属初滤工艺，将经过步骤3)所得污水内的直径大于普通金属膜机组膜孔径的颗粒物截留;
5)重金属吸附分隔工艺，将经过步骤4)所得污水采用重金属吸附技术把污水内所含的重金属物截留分隔;
6)重金属渗透分隔工艺，经步骤5)分隔后的污水采用渗透技术把污水内所含的重金属物截留分隔;
7)生物降解工艺，经步骤6)分隔出来的污水通过生物滤池内微生物进行生物降解，再次减少污水内的COD、BOD、NH3-N和SS等的含量;
8)活性炭处理过滤工艺，经步骤7)所得污水通过活性炭过滤器进行除臭及脱色，并去除水中的颗粒物、部分有机物、有害物质，同时也降低其内的总氮含量，得中水;
9)超滤处理工艺，经步骤8)所得中水经超滤系统进一步去除悬浮物、微生物、细菌、病毒、大分子有机物等，得到出水水质可达Ⅲ类的水源。
进一步的，为更好的实现本发明，所述步骤7)在进行生物降解时，还设置有微生物繁衍工艺，用于加速微生物繁衍，提高微生物对污水的生物降解速度。
为更好的实现本发明，进一步的，还包括污泥处理工艺，将经过步骤7)所产生的污泥进行处理，得到可直接进行堆肥或燃烧的脱水污泥。

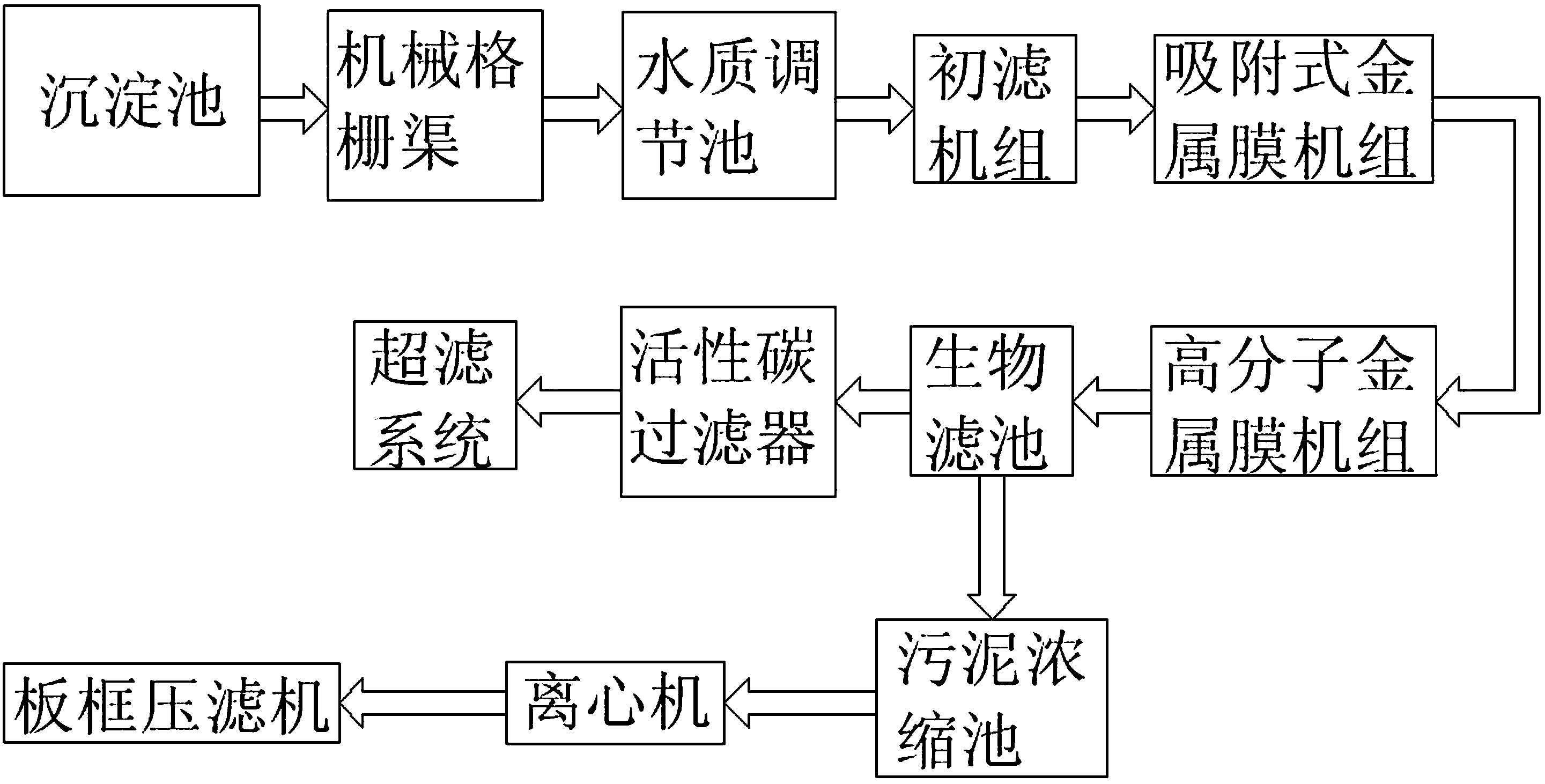

为更好的实现本发明，进一步的，在进行回收水质可达Ⅲ类的污水处理时，设置有如下处理设施：
沉淀池，用于进行污水沉淀，去除污水内各种大块且不能被后续工艺段所处理的重物;
机械格栅渠，与沉淀池相连接，用于截留经沉淀后的污水中的漂浮物;
水质调节池，与机械格栅渠相连接，利用生化处理技术对从机械格栅渠内流出的污水进行水质调节处理，去除污水中的大部分COD、BOD、NH3-N和SS等，并设置有用于添加添加聚氯化铝或聚合氯化铝铁或碱式氯化铝或聚丙烯酰胺等絮凝剂的加药装置;
初滤机组，与水质调节池相连接，用于将经水质调节池调节处理后的污水内的大孔径颗粒物截留;
吸附式金属膜机组，与初滤机组相连接，采用重金属吸附技术将污水内所含的重金属物截留分隔;
高分子金属膜机组，与吸附式金属膜机组相连接，采用渗透技术把污水内所含的重金属物截留分隔;
生物滤池，与高分子金属膜机组相连接，通过生物滤池内微生物进行生物降解，进一步减少污水内的COD、BOD、NH3-N和SS等的含量;
活性碳过滤器，与生物滤池相连接，用于对经过生物滤池处理后的污水进行除臭及脱色，并去除水中的颗粒物、部分有机物、有害物质，同时也降低其内的总氮含量，得中水;
超滤系统，与活性碳过滤器相连接，进一步去除中水中所含悬浮物、微生物、细菌、病毒、大分子有机物等，得到出水水质可达Ⅲ类的水源。
为更好的实现本发明，进一步的，所述处理设施还包括污泥处理系统，所述污泥处理系统与生物滤池相连接，所述污泥处理系统包括污泥浓缩池、离心机、板框压滤机，所述污泥浓缩池连接生物滤池，所述离心机连接污泥浓缩池，所述板框压滤机连接离心机。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本发明采用重金属吸附及重金属渗透分离相结合的技术，将待处理污水中的重金属进行分离，并通过后续处理得到符合Ⅲ类水质标准的水源，整个处理工艺具有高效、无相变、节能、操作方便等优点。
(2)本发明利用吸附式金属膜机组完成污水中重金属的吸附处理，将污水中含有的大量的重金属吸附出来。
(3)本发明利用高分子金属膜机组对没有被普通金属膜机组所吸附的重金属离子以压力差，或电位差为推动力，利用膜的选择性透过性，使重金属离子能通过，或污水能通过，从而把重金属离子和污水分隔成不相通的两部分，以达到分离提纯的目的。
(4)本发明能够将经过生物滤池处理后所形成的污泥进行深度处理以备后期诸如堆肥、焚烧等再利用。
