申请日2015.05.11
公开(公告)日2015.08.19
IPC分类号F04D13/06; F04D29/10; F04D29/18; F04D29/58; F04D29/70; F04D29/00
摘要
本发明公开的一种油浸式清污水两用水泵，涉及液体抽排设备技术领域。是由上端罩3、水泵出线端子2、泵体7、上端盖6、轴端罩4、绕组出线端子42、上端轴承8、水泵轴9、电机绕组10、电机转子11、出水组件12、下端轴承13、下端盖14、油浸式机械密封组件15、水浸式机械密封组件16、叶轮17、叶轮壳体18、拦污护罩20、滤污筒19和碎瘀筒24构成。具有使用寿命长、既能抽取清水、又能抽取污水等特点，既可用于清洁水抽取，也可用于污水抽取，还用于油液或其它液体抽取。
权利要求书
1.一种油浸式清污水两用水泵，包括泵体(7)、轴端罩(4)、绕组 出线端子(42)、上端盖(6)、下端盖(14)、电机转子(11)、电机绕组 (10)、水泵轴(9)、叶轮(17)、叶轮壳体(18)和拦污护罩(20)以及 出水组件(12);其特征在于：在所述下端盖(14)中还设置有油浸式机 械密封组件(15)和水浸式机械密封组件(16);
所述下端盖(14)是一倒“T”字形回转体，其中间圆柱中的通孔中 包括有两级内台阶;下端轴承(13)安装在下端盖(14)的上部内台阶上， 油浸式机械密封组件(15)安装在其中部内台阶上，水浸式机械密封组件 (16)安装在其中部内台阶的下部，水泵轴(9)的下部向下依次穿装下 端轴承(13)、油浸式机械密封组件(15)和水浸式机械密封组件(16) 以及叶轮(17)。
2.根据权利要求1所述的油浸式清污水两用水泵，其特征在于：所 述上端盖(6)是一“T”字形回转体，其上部为一法兰，下部中间是带有 阶梯通孔的圆柱;在所述上端盖(6)的上面边缘，还开有上端盖阶梯通 孔，在该上端盖阶梯通孔的上部带有内螺纹。
3.根据权利要求1或2所述的油浸式清污水两用水泵，其特征在于： 所述油浸式机械密封组件(15)是由油浸式内密封衬筒(28)、油浸式内 敛护筒(26)、油浸式弹簧(27)、油浸式外敛护筒(29)、油浸式动磨片 (30)、油浸式静磨片(31)和油浸式静磨片密封衬筒(32)构成;所述 油浸式内密封衬筒(28)套装在水泵轴(9)的下部，其上端抵住下端轴 承(13)的内圈，以下依次套装油浸式内敛护筒(26)、油浸式弹簧(27)、 油浸式外敛护筒(29)和油浸式动磨片(30);所述油浸式静磨片(31) 套装在油浸式静磨片密封衬筒(32)中，一并套装在水泵轴(9)的下部， 油浸式静磨片(31)的上端面与油浸式动磨片(30)的下端面磨合，油浸 式静磨片密封衬筒(32)的下端面贴合在下端盖(14)中间通孔的中部内 台阶上。
4.根据权利要求3所述的油浸式清污水两用水泵，其特征在于：所 述水浸式机械密封组件(16)是由水浸式内密封衬筒(37)、水浸式内敛 护筒(39)、水浸式弹簧(38)、水浸式外敛护筒(35)、水浸式动磨片(36)、 水浸式静磨片(34)和水浸式静磨片密封衬筒(33)构成;所述水浸式内 密封衬筒(37)套装在水泵轴(9)的下部，其下端抵住叶轮(17)，以上 依次套装水浸式内敛护筒(39)、水浸式弹簧(38)、水浸式外敛护筒(35) 和水浸式动磨片(36);所述水浸式静磨片(34)套装在水浸式静磨片密 封衬筒(33)中，一并套装在水泵轴(9)的下部，水浸式静磨片(34) 的下端面与水浸式动磨片(36)的上端面磨合，水浸式静磨片密封衬筒(33) 的上端面贴合在下端盖(14)中间通孔的中部内台阶的下端面上。
5.根据权利要求4所述的油浸式清污水两用水泵，其特征在于：所 述绕组出线端子(42)是由绕组出线套筒(45)、绕组出线上压螺筒(44)、 绕组出线上胶筒(47)、绕组出线下胶筒(49)构成，所述绕组出线下胶 筒(49)安装在上端盖阶梯通孔的上部;所述绕组出线套筒(45)的中间 开有套筒阶梯通孔，在该套筒阶梯通孔的上部带有内螺纹，所述绕组出线 上胶筒(47)安装在套筒阶梯通孔的上部，其上加装外圆柱面带有外螺纹、 中间带有通孔的绕组出线上压螺筒(44);所述绕组出线套筒(45)的下 部外圆柱面带有外螺纹，旋装在上端盖(6)上部的上端盖阶梯通孔中。
6.根据权利要求5所述的油浸式清污水两用水泵，其特征在于：在 所述叶轮(17)的上端还设置有凸台(40)，在所述下端盖(14)的下端 面中间还设置有凹槽(41)，所述凸台(40)与凹槽(41)配合，构成迷 宫式清瘀组合。
7.根据权利要求6所述的油浸式清污水两用水泵，其特征在于：在 所述叶轮(17)的下面还安装有碎瘀筒(23)，所述碎瘀筒(23)为盆状， 在其底面开有二个以上的碎瘀孔(24)。
8.根据权利要求7所述的油浸式清污水两用水泵，其特征在于：在 所述拦污护罩(20)与碎瘀筒(24)之间还设置有滤污筒(19)，在该滤 污筒(19)的筒壁上开有二个以上的滤污孔(22)。
9.根据权利要求8所述的油浸式清污水两用水泵，其特征在于：在 所述上端盖(6)的上部，还安装有上端罩(3)，在所述上端罩(3)上还 安装有与绕组出线端子(42)相同的水泵电源输入线端子(2)。
说明书
油浸式清污水两用水泵
技术领域
本发明涉及液体抽排设备技术领域，特别是一种油浸式清污水两用水 泵。
背景技术
现有技术中，水泵(包括深井泵)大都用于抽取清水。由于污水中含 有一定量的杂物，容易堵塞水泵的叶轮，进而导致电机烧毁，因此，普通 的水泵通常情况下是不能用于污水抽取的。为了让水泵能够抽取污水，人 们想方设法，采用多种措施，如将叶轮的下端面去掉，虽然可用于污水抽 取，但其抽水效率大为降低。中国专利(专利申请号为200620074718.6) 公开的“清水、污水两用潜水泵”，包括电机(4)、主机壳(2)、中间体(3)、 叶轮(5)、进水底座(10)，其特征是所述的叶轮(5)由污水叶轮(5-A)和清水 叶轮(5-B)组成;所述的进水底座(10)由上底座(7)和下底座(8)活动相连而 成，上底座(7)的一端与中间体(3)相连，下底座(8)上设有清水进水孔，上底 座(7)和下底座(8)之间形成有污水进水孔。具有一泵多用，结构简单的优 点。又如中国专利(专利申请号为200620166344.0)公开的“清水污水两 用潜水泵”，包括泵体，泵体内具有泵轴，泵轴上设有数级叶轮，叶轮配合设 有导叶和分水，其特征在于：泵体上设有进水口，进水口在最下一级叶轮的 下方，最上一级叶轮的上方的泵轴上串设有油封及油封组合，具有螺栓螺设 于导叶和分水各自所设的螺丝孔中将导叶和分水固连;叶轮具有向下倾斜 的上端面，上端面下方向下设置圆周匀布的叶片;分水的上端面为倾斜面， 其倾斜度与叶片下端线相同;油封组合的油封橡胶圈厚度为小于或等于3 毫米，大于1毫米;油封为单面机械油封;采用上述技术方案的优点在于： 潜水泵在深水、具有小沙砾的污水等恶劣的工作环境中工作更可靠，排粒度 大，并扬程更高。
同时，现有水泵中电机与叶轮之间的密封，大都采用传统的橡胶密封 圈，加之封闭电机内腔中的热量很难散发出去，因而，导致机内温度升高， 既损坏轴承，也由于密封失效而导致进水短路，造成电机烧毁，既降低水 泵的使用寿命，又增加使用成本。中国专利(专利申请号为02122943.0) 公开的“用于潜水泵的油浸式防水线潜水电动机及其制造方法”，其特征在 于：潜水电动机的定子线圈是防水线线圈绕组，潜水电动机的定子与转子位 于的外壳腔的冷却媒体为绝缘油，由密封室、机械密封和橡胶油封组成密封 系统，用水作为密封室的填充物;本发明具有如下有益效果：降低电机温升， 提高电机功率;提高电机使用寿命;延长轴承使用寿命;有效防止水源污染， 保护水源环境;可在污水中使用。潜水电动机的潜水泵主要用于工农业排灌 以及日常人畜饮用水的提取，特别适用于农村高效节能温棚和集雨节灌水 窖的微灌、喷灌种植。
发明内容
针对现有产品所存在的不足，本发明的目的是提供一种使用寿命长、 既能抽取清水、又能抽取污水的水泵。

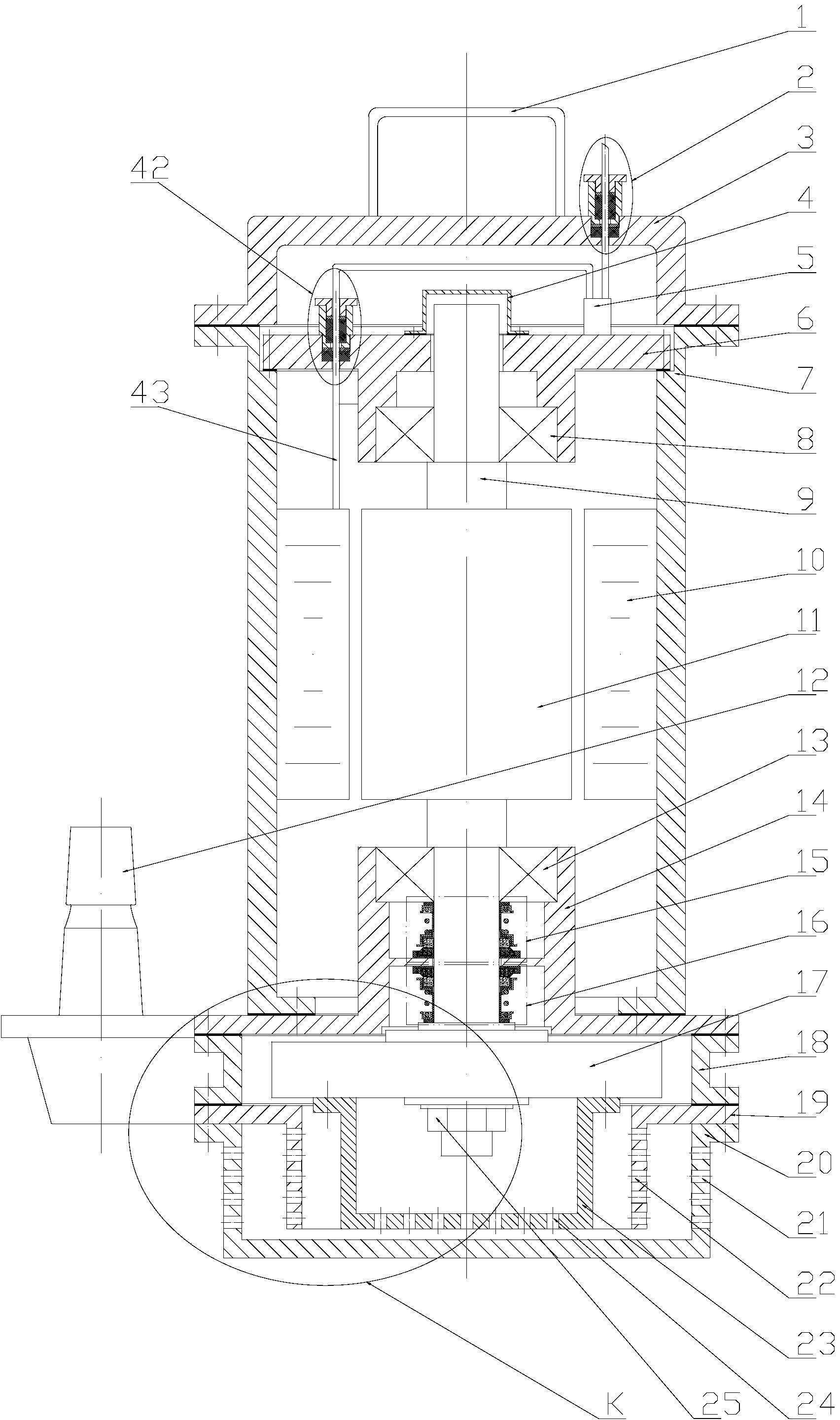

为实现上述目的，本发明所采取的技术方案是发明一种油浸式清污水 两用水泵，包括泵体7、轴端罩4、绕组出线端子42、上端盖6、下端盖 14、电机转子11、电机绕组10、水泵轴9、叶轮17、叶轮壳体18和拦污 护罩20以及出水组件12;在所述下端盖14中还设置有油浸式机械密封 组件15和水浸式机械密封组件16;
所述下端盖14是一倒“T”字形回转体，其中间圆柱中的通孔中包括 有两级内台阶;下端轴承13安装在下端盖14的上部内台阶上，油浸式机 械密封组件15安装在其中部内台阶上，水浸式机械密封组件16安装在其 中部内台阶的下部，水泵轴9的下部向下依次穿装下端轴承13、油浸式 机械密封组件15和水浸式机械密封组件16以及叶轮17。
所述上端盖6是一“T”字形回转体，其上部为一法兰，下部中间是 带有阶梯通孔的圆柱;在所述上端盖6的上面边缘，还开有上端盖阶梯通 孔，在该上端盖阶梯通孔的上部带有内螺纹。
所述油浸式机械密封组件15是由油浸式内密封衬筒28、油浸式内敛 护筒26、油浸式弹簧27、油浸式外敛护筒29、油浸式动磨片30、油浸式 静磨片31和油浸式静磨片密封衬筒32构成;所述油浸式内密封衬筒28 套装在水泵轴9的下部，其上端抵住下端轴承13的内圈，以下依次套装 油浸式内敛护筒26、油浸式弹簧27、油浸式外敛护筒29和油浸式动磨片 30;所述油浸式静磨片31套装在油浸式静磨片密封衬筒32中，一并套装 在水泵轴9的下部，油浸式静磨片31的上端面与油浸式动磨片30的下端 面磨合，油浸式静磨片密封衬筒32的下端面贴合在下端盖14中间通孔的 中部内台阶上。
所述水浸式机械密封组件16是由水浸式内密封衬筒37、水浸式内敛 护筒39、水浸式弹簧38、水浸式外敛护筒35、水浸式动磨片36、水浸式 静磨片34和水浸式静磨片密封衬筒33构成;所述水浸式内密封衬筒37 套装在水泵轴9的下部，其下端抵住叶轮17，以上依次套装水浸式内敛 护筒39、水浸式弹簧38、水浸式外敛护筒35和水浸式动磨片36;所述 水浸式静磨片34套装在水浸式静磨片密封衬筒33中，一并套装在水泵轴 9的下部，水浸式静磨片34的下端面与水浸式动磨片36的上端面磨合， 水浸式静磨片密封衬筒33的上端面贴合在下端盖14中间通孔的中部内台 阶的下端面上。
所述绕组出线端子42是由绕组出线套筒45、绕组出线上压螺筒44、 绕组出线上胶筒47、绕组出线下胶筒49构成，所述绕组出线下胶筒49 安装在上端盖阶梯通孔的上部;所述绕组出线套筒45的中间开有套筒阶 梯通孔，在该套筒阶梯通孔的上部带有内螺纹，所述绕组出线上胶筒47 安装在套筒阶梯通孔的上部，其上加装外圆柱面带有外螺纹、中间带有通 孔的绕组出线上压螺筒44;所述绕组出线套筒45的下部外圆柱面带有外 螺纹，旋装在上端盖6上部的上端盖阶梯通孔中。
在所述叶轮17的上端还设置有凸台40，在所述下端盖14的下端面 中间还设置有凹槽41，所述凸台40与凹槽41配合，构成迷宫式清瘀组 合。
在所述叶轮17的下面还安装有碎瘀筒23，所述碎瘀筒23为盆状， 在其底面开有二个以上的碎瘀孔24。
在所述拦污护罩20与碎瘀筒24之间还设置有滤污筒19，在该滤污 筒19的筒壁上开有二个以上的滤污孔22。
在所述上端盖6的上部，还安装有上端罩3，在所述上端罩3上还安 装有与绕组出线端子42相同的水泵出线端子2。
本发明的油浸式清污水两用水泵，采用油浸式和水浸式双机械密封组 件，加之设置有迷宫式清瘀组合，既能有效地形成和保持较好的密封，又 能将电机内部产生的热量较好地散发出去，使得机内的温度保持较低，延 长了轴承的使用寿命，因而，其整机使用寿命较长。同时，在水泵进水口 部位装有拦污护罩的基础上，又加装了滤污筒，进一步滤除污水的杂物， 且在叶轮的下部，还加装了带有碎瘀孔的碎瘀筒，能将混进滤污筒内的杂 物粉碎，故既能用于抽取清水，也能抽取污水。
